架空悬挑创意民居建筑结构造型

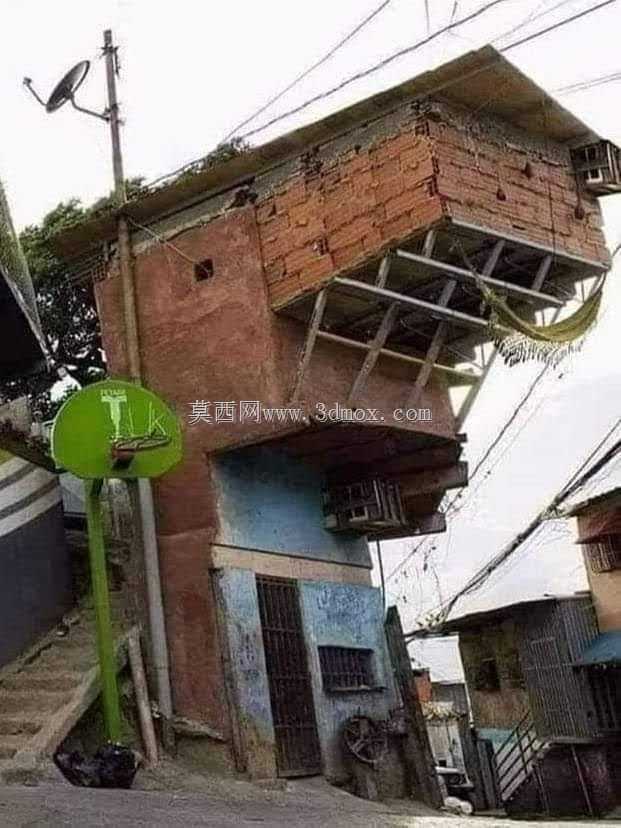

　　做了快十年结构建模，第一次碰到这种完全打破常规住宅受力逻辑的造型，第一眼看到现场实拍的时候第一反应是这结构怎么撑住的，仔细拆解完整个支撑体系才发现，这种看似“违章乱搭”的悬挑造型，其实刚好踩中了老旧城区自建房改造的典型应用场景——很多城中村、坡地聚居区的宅基地面积极其有限，地面层要留出行走、堆放杂物甚至小型经营的通行空间，户主就会顺着原有建筑的上层结构往外拓展使用面积，慢慢就形成了这种上层完全挑出、底层几乎不占额外地面空间的特殊建筑形态。

　　从实际用途来说，这种架空悬挑的小屋本质是在有限土地权属范围内拓展居住空间，挑出的上层区域可以做卧室、储物间甚至小型露台，底层架空的部分完全不影响原有地面的通行、排水以及周边管线的布设，甚至还能给底层区域遮雨挡晒，在热带、亚热带多雨暴晒的老旧城区，这种改造逻辑其实非常贴合当地居民的实际使用需求，不是为了博眼球做的怪异造型，是实打实从使用需求里长出来的结构形态。

　　拆解功能特性的时候能发现，整个建筑的受力核心完全依托后方原有砖混建筑的墙体结构，挑出部分的底部用多根斜向钢支撑做受力传导，斜撑的上端固定在上层红砖墙体的圈梁位置，下端落在原有建筑的一层墙顶或者地面的混凝土基础上，把上层挑出部分的恒载、活载全部通过斜撑分解到后方原有建筑的承重结构上，不会把受力集中在挑板的根部，避免出现砖混结构挑板根部开裂的问题。上层的墙体用红砖砌筑，自重比混凝土墙体轻很多，能大幅降低悬挑部分的整体荷载，屋顶用简易的彩钢或者预制混凝土板做防水，边缘还做了外挑的滴水檐，避免雨水顺着墙面流到支撑钢结构上造成锈蚀。

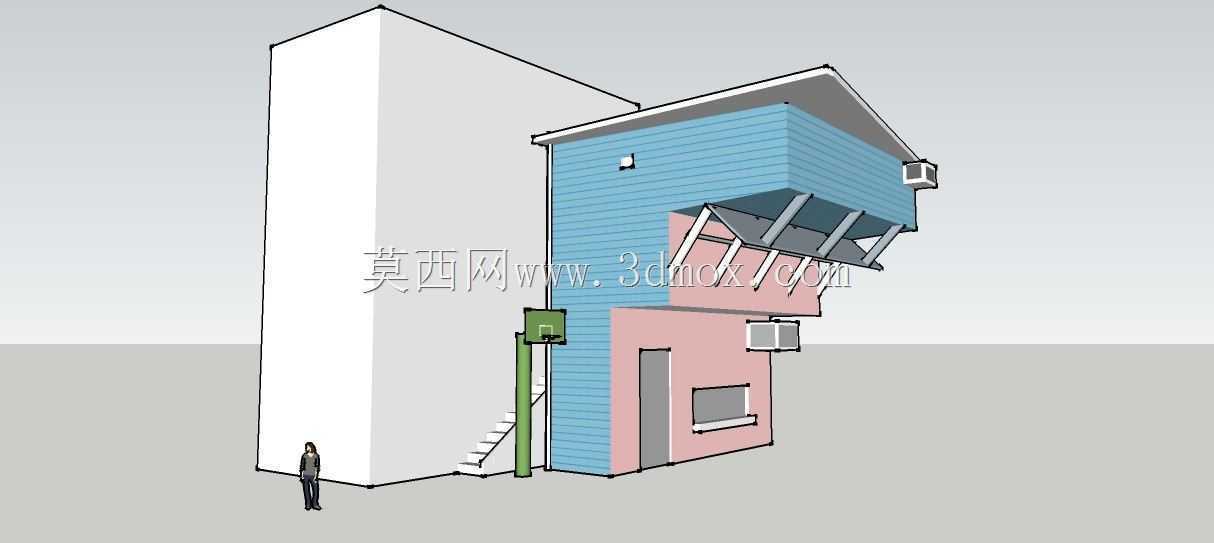

　　做这个模型的设计思路完全是逆向还原现场结构逻辑，第一步先确定后方原有建筑的基准墙体位置，把原有建筑的一层、二层墙体轮廓先搭出来，确定悬挑的起始边界——挑出部分的根部完全和原有建筑的二层墙体齐平，没有破坏原有建筑的屋面防水结构。第二步布设斜向支撑的钢结构，每根斜撑的角度控制在45度到60度之间，这个角度区间的钢支撑受力效率最高，轴向受力占比最大，不会出现过大的横向弯矩，支撑的间距控制在1.2米到1.5米之间，刚好匹配红砖墙体的砌筑模数，支撑上端和墙体连接的位置做了预埋的钢板埋件，和墙体里的圈梁钢筋焊在一起，避免连接点出现滑移。第三步搭建上层的红砖墙体，墙体厚度控制在180mm，比常规240mm的承重墙薄，进一步降低悬挑部分的自重，墙体上开的小窗位置刚好避开斜撑的受力传导路径，不会在墙体上形成应力集中的薄弱点。屋顶部分做了轻微的找坡，坡度在5%左右，刚好能把雨水排到建筑后侧的原有排水檐沟里，不会往挑出的正面落水，避免底层区域滴水影响通行。

　　从外形尺寸和安装边界来说，整个挑出部分的横向宽度大概在4米左右，挑出的深度在2.5米到3米之间，上层室内的净高能达到2.4米，完全满足成年人站立活动的需求，不会有压抑感。斜撑的下端固定点距离原有建筑墙面的水平距离在2米左右，整个架空区域的净高能达到2.8米，行人、小型非机动车都能正常从下方通行，不会出现碰头的问题。建模的时候特意还原了现场的细节，比如旁边的卫星电视接收天线、底层墙面的斑驳涂料、架空区域挂的吊床，这些细节不是多余的装饰，是为了让整个模型更贴近真实的使用场景，做场景渲染、老旧城区改造方案展示的时候，能直接把这个模型放进场景里，不需要再额外调整比例和适配环境。

　　其实很多人第一次看到这个建筑都会觉得是“违章建筑”“结构不合理”，但从工程角度来说，这种自建房的改造逻辑是非常务实的，在土地资源紧张、改造成本有限的前提下，用最简单的钢结构支撑+轻质墙体的方式，拓展出了几平米的额外使用空间，而且实际使用十几年都没有出现结构问题，说明这种受力逻辑是经受过实际荷载考验的。做这个模型的时候没有刻意美化或者夸张造型，完全按照现场的结构比例还原，就是为了给做老旧城区改造、民居设计、场景建模的同行提供一个真实的参考样本，毕竟很多非常规的结构形态，都藏着普通居民最实际的生活智慧，不是书本上的标准结构形式能覆盖的。建模的时候特意把钢结构支撑的连接节点、墙体的砌筑分缝、屋顶的边缘压顶都做了细化，不管是做结构受力分析参考，还是做场景可视化的素材，都能直接用，不需要再二次调整结构细节。
