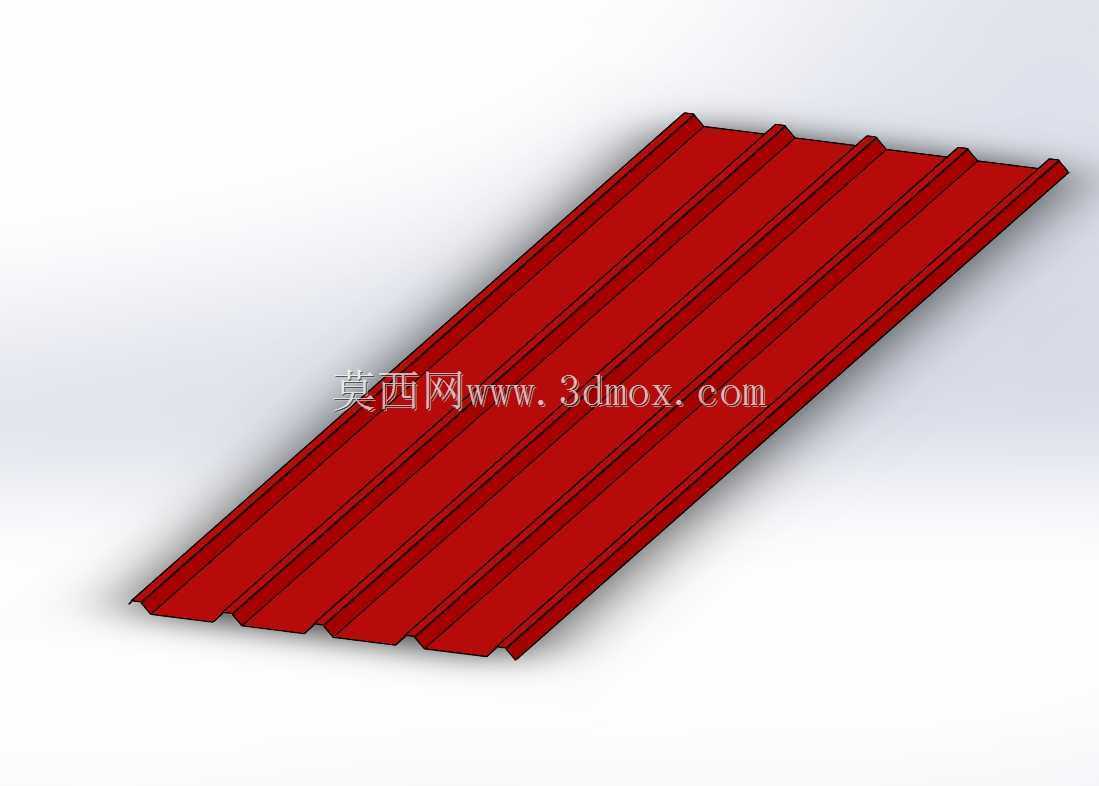

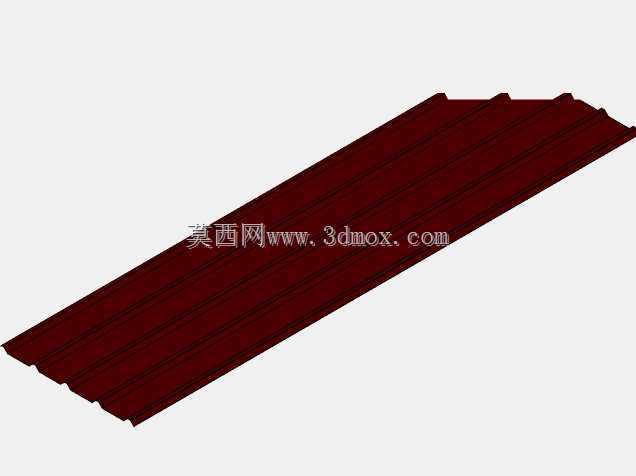

建筑屋面用红色波纹锌金属压型板

　　做工业与民用建筑屋面围护结构设计时，压型金属板的选型直接关系到屋面系统的防水性能、结构承载力与服役寿命，这款波纹型锌金属屋面板，是针对常规坡屋面、工业厂房屋面、临时建筑顶盖场景开发的围护构件，在建模阶段就充分考虑了现场安装的搭接逻辑与受力边界。从实际应用场景来看，这类压型板不仅可用于新建工业厂房的屋面围护，也能适配老旧厂房屋面的翻新改造，还可作为户外设备防护棚、仓储堆场防雨顶盖的面层材料，锌材质本身的耐大气腐蚀特性，让它在多雨、高湿度的户外环境下无需额外做厚重的防腐涂层就能长期服役，相比普通彩钢板能减少后期维护的频次与成本。在功能特性上，板体的多道平行波纹肋是核心受力结构，每道肋的凸起高度经过反复验算，

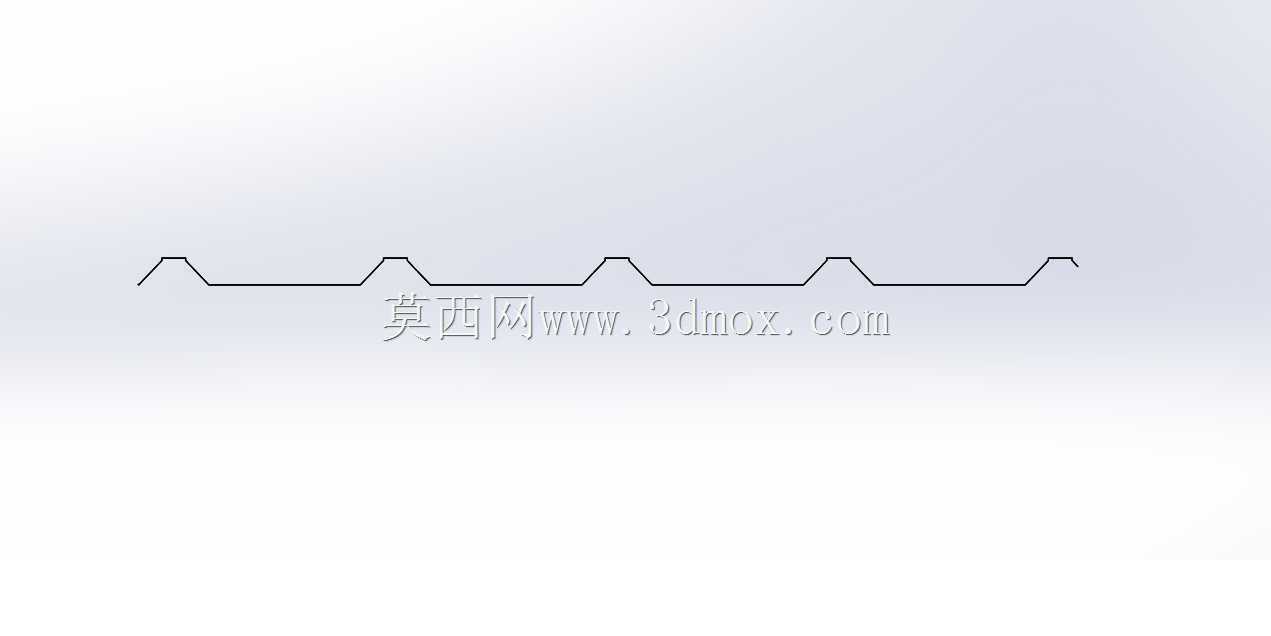

　　既保证板件在承受常规屋面活荷载、积雪荷载时不会出现下凹变形，也能让落在板面的雨水顺着肋槽快速导向屋面排水天沟，避免屋面积水引发的渗漏隐患；板件两侧的搭接边做了精准的折边处理，安装时相邻板件的折边可以互相咬合锁缝，不需要额外打过多密封胶就能实现接缝处的防水密封，同时锁缝结构还能提升整片屋面的整体刚度，避免强风环境下板件被风掀脱的风险。设计思路上，建模时完全遵循真实压型板的生产工艺逻辑，先确定单块板的有效覆盖宽度，再根据2.5英尺的真实模数设定板件的基础长度参数，波纹肋的间距、折弯圆角都参照实际冷弯成型的生产公差设置，没有做脱离生产实际的理想化锐角折弯，保证模型导出的工程图可以直接对接冷弯生产线的轧辊参数调整；

　　板件的厚度方向按照常规屋面用锌板的通用厚度设置实体特征，不是无厚度的片体模型，在做屋面系统整体装配时，可以直接模拟板件与屋面檩条的连接点位，验证自攻螺钉的打入位置是否会落在肋的受力面上，避免现场安装时打在板的平面区域引发积水渗漏。外形尺寸与安装边界方面，单块板的长度按照常用的单坡屋面模数设定，波纹肋的排布方向与屋面排水方向保持一致，安装时板件的上端需要压在屋面屋脊盖板下方至少150mm的距离，下端伸出天沟边缘的长度控制在50-100mm，保证雨水能直接落入天沟不会顺着板底回流；相邻板件的搭接宽度严格按照一个完整波距设置，在屋面坡度小于10度的场景下，还可以在搭接缝内部增设丁基密封胶带进一步提升防水性能；

　　板件与下方檩条的固定点设置在波峰位置，配套使用带防水垫圈的自攻螺钉，固定点的间距按照1.5米以内的间距排布，在屋面边缘、屋脊等风荷载较大的区域需要加密固定点间距，保证极端天气下的连接可靠性。在做三维装配验证时，这款实体模型可以直接导入到整体建筑的BIM装配环境中，模拟不同板长组合下的屋面排版效果，提前计算出需要裁切的异形板件尺寸，减少现场施工的材料损耗；同时还能通过模型的干涉检查，验证板件与屋面通风器、采光带、穿出管道等节点的配合间隙，提前设计好节点处的防水折边件，避免现场安装时出现节点处理不当引发的渗漏问题。锌材质的板件在长期使用后表面会形成一层致密的钝化膜，不需要像普通碳钢板那样定期做防腐涂装，后期维护只需要定期清理肋槽内堆积的落叶、灰尘等杂物，保证排水通道畅通即可，整体全生命周期的使用成本要低于普通涂层压型板。建模过程中对板件的折弯处做了真实的圆角处理，还原了冷弯加工过程中材料的形变特征，没有出现工艺上无法实现的尖锐折角，模型的实体特征可以直接用于后续的有限元受力分析，模拟不同积雪厚度、不同风荷载下板件的形变情况，验证选型的板厚、肋高是否满足项目所在地的荷载要求，给结构设计人员提供可靠的模型支撑。
