氢燃料电池驱动遥控小车底盘结构设计

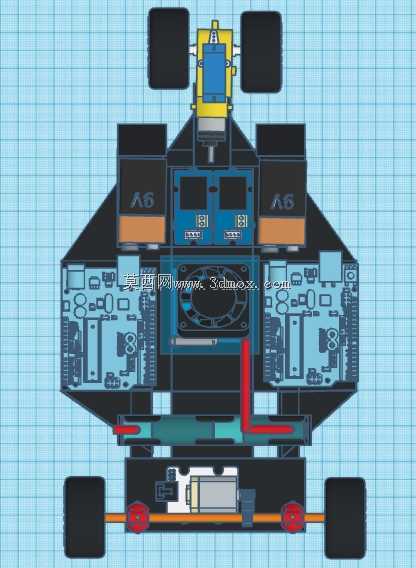

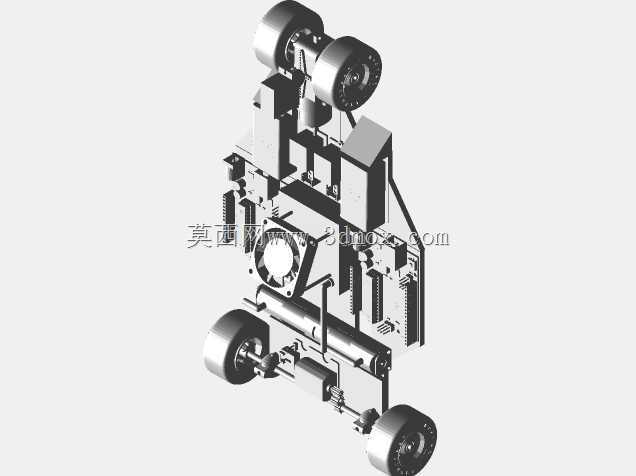

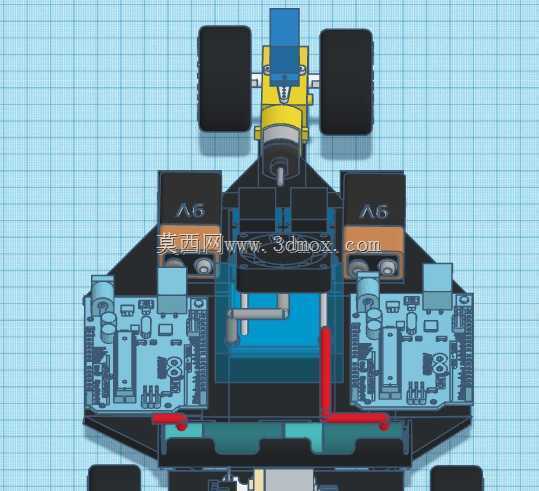

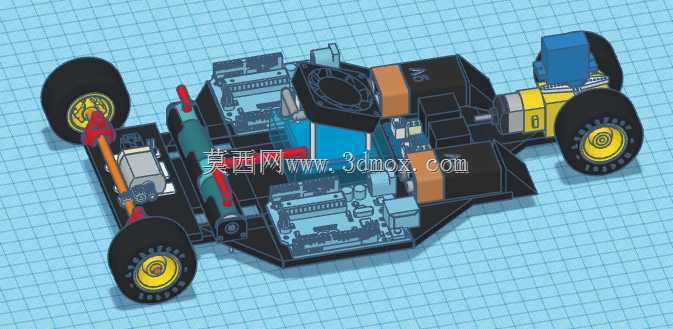

　　这套遥控小车的三维结构，核心围绕氢燃料电池作为动力源的小型载具底盘展开，在小型教具、新能源动力验证场景中具备很高的参考价值，很多高校新能源相关专业的课程设计、小型科创项目，都会采用类似的底盘架构来验证氢能动力的实际输出特性。从结构布局来看，整套底盘采用四轮独立布置的形式，前后轮组的安装支座都预留了标准的轴系安装位，轮组与支座之间的配合公差按照小型移动载具的常规要求设定，轮轴的径向跳动预留量控制在0.1mm以内，保证小车行进过程中不会出现轮组偏摆、卡滞的问题。动力传输路径上，氢燃料电池模组布置在底盘中部靠后的位置，这个位置的选择经过了重心配平的考量，电池模组本身重量占整车比重较高，布置在前后轴之间偏后的位置，

　　能让整车前后轴荷分配接近4:6，对于后轮驱动的小型遥控车来说，这个轴荷比能在起步阶段给驱动轮提供足够的抓地力，避免起步打滑。电池模组的安装位预留了标准的固定孔位，孔位间距按照常用的小型氢燃料电池堆的安装尺寸设定，周边预留了10mm的安全间隙，既方便后续布线、管路连接，也能避免行车过程中震动导致模组与周边结构件发生磕碰。底盘的框架结构采用分层式设计，上层用来布置控制电路板、信号接收模块，下层布置动力传输组件、氢燃料存储相关结构，两层之间的连接采用标准的螺柱固定，层间距设置为25mm，足够容纳常规的杜邦线、燃料管路的走线需求，同时不会让整车高度过高导致重心上抬。转向结构布置在前轮组位置，采用拉杆式转向结构，

　　转向舵机的安装位设置在前轴中部的支架上，舵机摇臂与转向拉杆的连接点预留了调节余量，方便后续调整前轮前束参数，保证小车直线行驶的稳定性。从安装边界来看，整车的长宽尺寸控制在220mm*120mm范围内，轮距设置为95mm，轴距设置为150mm，这个尺寸参数刚好适配常规的室内测试赛道的宽度要求，不会因为尺寸过大无法通过赛道障碍，也不会因为尺寸过小导致动力组件、储能组件布置空间不足。整套结构的设计思路没有追求过度复杂的机械结构，而是优先保证动力验证的核心需求，所有结构件的壁厚都设置为2mm，既满足3D打印加工的强度要求，也能尽可能控制整车自重，降低氢燃料电池的负载，提升续航表现。在实际应用场景中，这类结构除了作为科创教具使用，

　　也可以作为小型厂区巡检机器人的底盘原型，只需要在上层预留传感器安装位，就可以拓展出巡检、环境监测等功能，氢能驱动的特性也让它比常规锂电池驱动的载具具备更快的能源补能速度，适合需要长时间连续作业的场景。结构设计过程中，所有运动部件都预留了足够的运动间隙，转向轮的最大转角设置为30度，对应的最小转弯半径控制在200mm以内，能在狭小空间内完成转向动作；轮组与底盘框架之间的间隙设置为5mm，即使轮组粘上少量灰尘、杂物，也不会出现卡滞停转的问题。走线槽的设计隐藏在框架的加强筋位置，所有线路都可以顺着加强筋的凹槽布置，不会裸露在框架外部，避免行车过程中线路被障碍物刮断，也让整体结构看起来更加规整。氢燃料存储结构的安装位设置在电池模组旁边，固定位采用抱箍式设计，适配直径20mm的小型储氢罐，抱箍上预留了橡胶垫的安装槽，能缓冲行车过程中的震动，避免储氢罐因为长期震动出现松动、泄漏的风险。
