3D打印机床身调平支撑螺丝组件结构

　　在桌面级FDM熔融沉积成型3D打印设备的结构体系中，床身调平组件是直接影响首层打印附着效果、成型件底部平面度、长期打印稳定性的核心功能部件，这套调平螺丝组正是针对中小型桌面设备加热床与床身框架的连接调平需求设计的弹性支撑结构。从实际应用场景来看，这类调平组件普遍布置在加热床安装板的四个角点位置，部分大尺寸打印幅面的设备会在长边中点额外增设支撑点，通过多点位的高度微调抵消床身框架加工公差、加热床板材平面度误差、长期使用后的结构形变带来的平面度偏差，保证打印喷嘴在整个打印行程范围内与床面保持均匀一致的工作间隙。

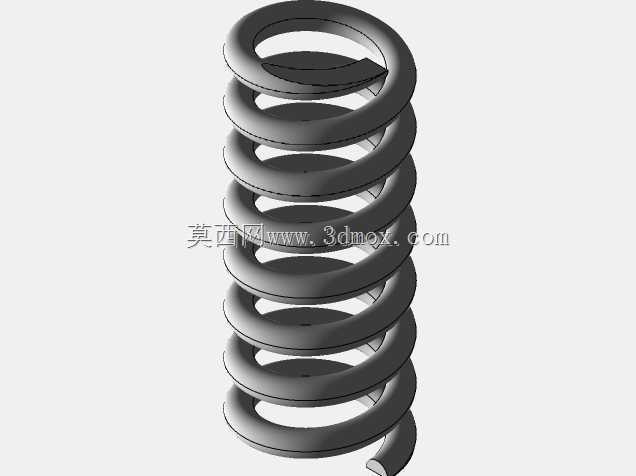

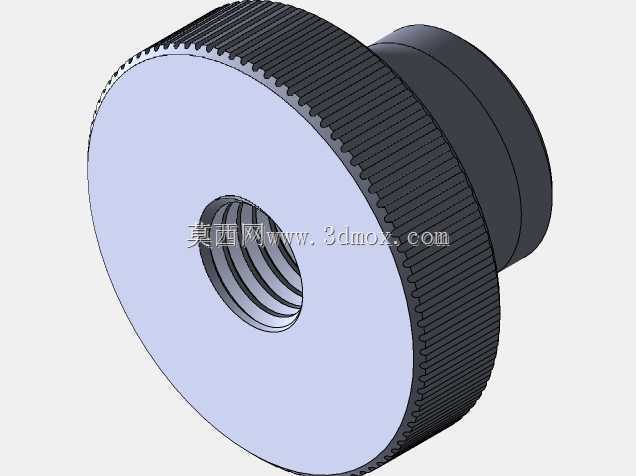

　　从功能特性层面拆解，这套组件采用螺栓配合压缩弹簧的弹性支撑方案，区别于硬连接的刚性固定方式，弹簧提供的持续预紧力可以让调平后的位置保持稳定，不会因为设备运行中的轻微振动、加热床反复升温降温带来的热胀冷缩出现螺丝松动、高度偏移的问题。组件搭配M3规格的内六角埋头螺栓使用，螺栓公称直径3mm，配套的压缩弹簧自由长度为20mm，这个尺寸参数是经过多轮实际打印验证的适配值：弹簧长度过短会导致预紧行程不足，调平过程中可调节的高度范围太小，无法覆盖常规的公差补偿区间；弹簧长度过长则会导致支撑刚性不足，打印过程中床面容易出现上下窜动，直接影响成型精度。底部的滚花调节旋钮直接集成在支撑座底端，不需要额外工具就可以手动旋转调节高度，调平操作时可以一边观察喷嘴与床面的间隙一边转动旋钮，操作手感清晰，每一圈旋转对应的高度变化量固定，方便操作人员精准控制调节量。

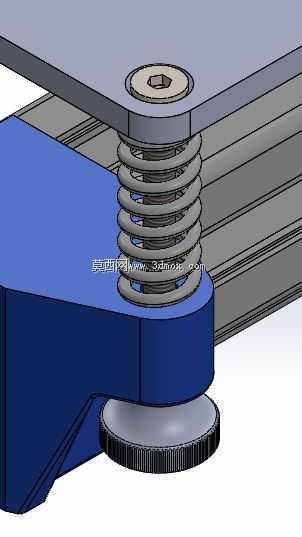

　　设计思路上，这套结构优先考虑了安装维护的便捷性与长期使用的可靠性，上端的埋头螺栓可以完全沉到加热床安装板的沉孔内，不会突出床板表面影响打印平台的铺设，也不会刮蹭到打印过程中移动的喷嘴或者成型件底部。弹簧的线径、节距、中径参数都经过匹配计算，既保证足够的支撑刚性承受加热床、玻璃平台以及打印过程中成型件的总重量，又不会因为刚度过大导致调节时需要施加过大的转动力，同时弹簧的预紧压缩量控制在合理区间，避免长期压缩状态下出现弹性疲劳失效。支撑座下端的接触端面做了滚花防滑处理，与设备底部框架的接触面摩擦力足够，调节高度时支撑座不会跟转，也不会因为设备振动出现位置滑移。

　　从安装边界来看，这套组件对安装空间的要求非常紧凑，上端螺栓穿过加热床安装板的通孔直径只需要略大于3mm即可，下端支撑座的外径尺寸控制在常规型材框架的安装槽宽度范围内，不需要对原有床身框架做额外的打孔或者改装就可以直接适配，不管是新设备的整机装配还是老旧设备的调平结构改装都能适用。实际使用过程中，当加热床升温到工作温度后，金属板材的热膨胀会带来微小的高度变化，这套弹性支撑结构可以通过弹簧的微小形变自动吸收这部分变形量，不会因为热胀冷缩产生额外的内应力导致床板变形，也不会让之前调好的水平状态出现明显偏差。区别于一些设备采用的单点自动调平结构，这种手动多点弹性调平结构的故障率极低，没有复杂的电子传感器或者传动部件，只需要定期检查螺丝松紧度就可以长期稳定工作，在入门级和中端桌面3D打印设备中有着非常广泛的应用，也是很多DIY改装3D打印机用户优先选择的调平方案，结构简单可靠，零件加工难度低，装配工序简单，不需要复杂的调试就可以达到很好的调平效果。
