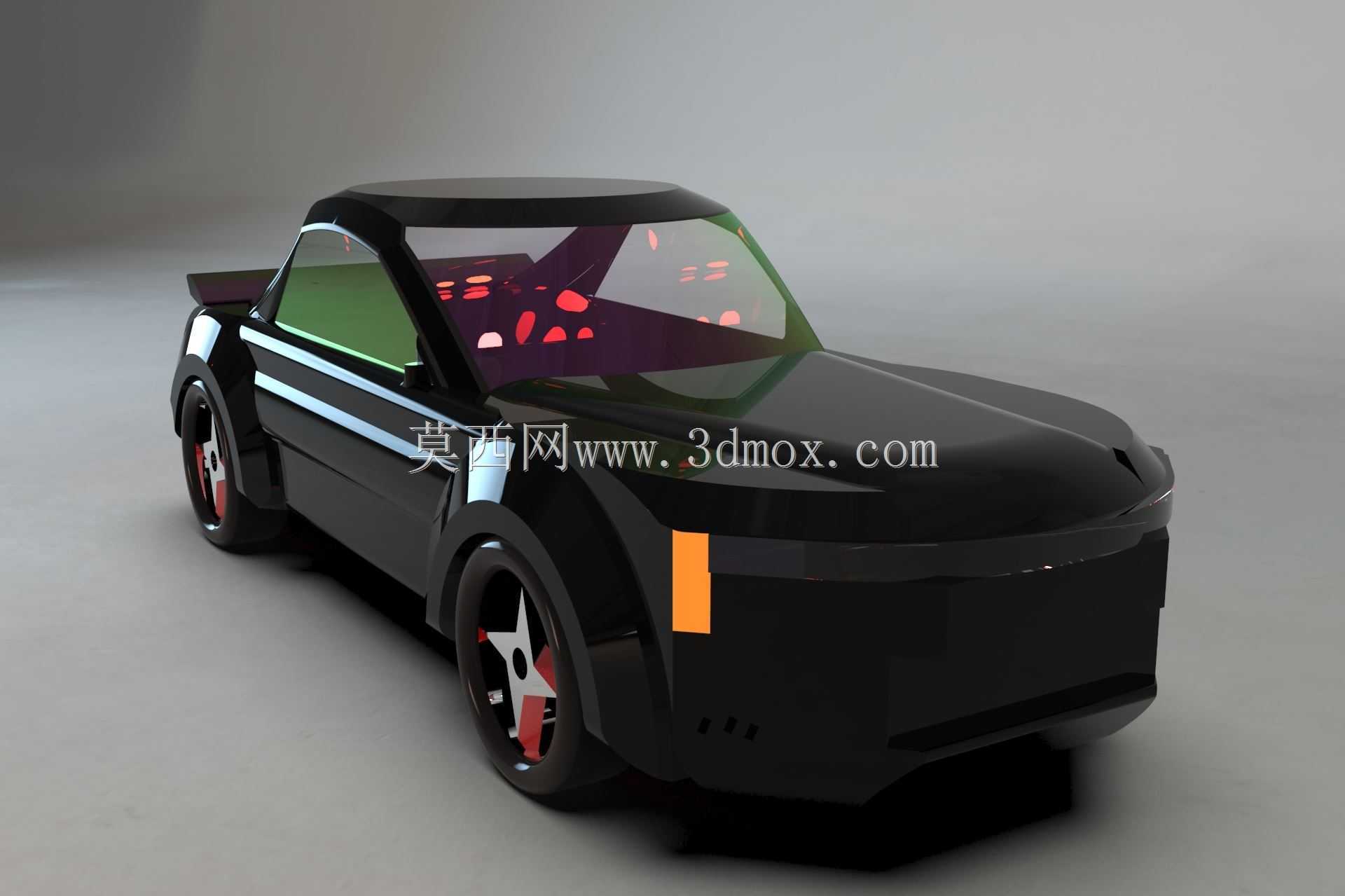

概念款紧凑型双门轿跑外观结构设计

　　该款紧凑型双门轿跑的三维结构设计，首先围绕城市短途通勤、年轻用户个性化出行的核心应用场景展开，在整车布局阶段就优先压缩了非必要的机舱冗余空间，将整车长度控制在3.8米级，宽度控制在1.75米，轴距锁定在2.4米，既能够满足老城区狭窄街巷的通行、侧方停车的尺寸边界要求，也能在常规家用立体车库的尺寸限制内完成停放，适配国内绝大多数商圈、老旧小区的车位安装与停靠边界。

　　从功能特性来看，该车型采用纯电驱动的布局思路，前舱预留了集成式电驱、电控与热管理系统的安装空间，取消了传统燃油车的进气格栅结构，前脸采用一体化封闭覆盖件，既能够降低高速行驶的风阻系数，也为前向毫米波雷达、单目摄像头等感知硬件预留了平整的安装位，满足基础L2级辅助驾驶的硬件布置需求。车身侧面采用短前后悬的设计，前悬长度控制在750mm以内，后悬控制在650mm以内，最大化将空间留给乘员舱，双门无框的结构设计，在保证A柱、B柱抗扭刚度的前提下，降低了车门开合所需的侧向空间，在狭窄车位内乘员上下车的便利性相比常规四门车型提升明显。

　　设计思路上，整车外观走硬朗机甲风格，车身覆盖件采用大折面的分型设计，所有外覆盖件的冲压拔模角度控制在3度以上，既满足钣金冲压的工艺可行性，也能降低后期注塑外观件的模具复杂度，侧围的特征棱线从翼子板一直延伸至车尾，与尾翼的上沿形成连贯的视觉特征，同时侧裙位置预留了侧方雷达、迎宾灯的安装点位，不需要额外在覆盖件上二次开孔。轮拱位置采用宽体突出设计，轮眉与车身覆盖件预留了8mm的安装间隙，能够兼容17寸到19寸的轮毂换装需求，轮毂采用星形辐条结构，辐条背面预留了刹车通风的导风通道，能够在连续制动时为刹车盘提供足够的冷却气流，降低制动热衰减的风险。

　　细节结构上，前大灯采用纵向布置的集成式灯组，集成了日行灯、转向灯与远近光模块，灯组与前覆盖件的配合公差控制在0.5mm以内，避免高速行驶时出现风噪。侧窗采用低倾角设计，A柱的障碍角控制在5度以内，减少驾驶员的前方视野盲区，车窗玻璃采用双层夹胶结构，安装位预留了3mm的密封胶条压缩量，保证整车的NVH性能。车尾采用一体化的鸭尾设计，尾翼与尾门覆盖件为整体结构，既提升了高速行驶时的下压力，也减少了尾部的紊流，降低整车风阻。后保险杠位置预留了倒车雷达、后视摄像头的安装位，后包围下方的扩散器结构并非纯装饰，内部预留了后电驱散热口的导风通道，能够将车底的气流快速导出，提升底盘的空气动力学表现。

　　内饰布局上，该模型对应的乘员舱采用双座加后置储物的布局，座椅采用一体式运动座椅结构，安装位预留了前后150mm的调节滑轨空间，靠背角度调节范围覆盖20度到45度，能够满足不同身高驾驶员的坐姿调整需求。仪表台采用极简的横向布局，取消了传统的仪表台凸起结构，将仪表信息集成在方向盘后方的小尺寸显示屏与AR-HUD的安装位上，中控区域预留了中控屏、空调出风口、储物格的安装空间，中央通道位置集成了换挡机构、扶手箱与杯架，扶手箱内部预留了无线充电模块的安装空间。整车的线束走向沿着两侧门槛梁内部布置，高压线束与低压线束之间预留了20mm的安全间隙，避免电磁干扰，所有线束的固定卡扣点位在三维模型中都做了预留，总装阶段不需要额外在车身钣金上打孔固定。

　　底盘结构方面，该车型采用前麦弗逊、后多连杆的悬架布置形式，前副车架采用全框式结构，安装点与车身纵梁的连接位置预留了10mm的减震衬套压缩空间，能够有效过滤路面的颠簸振动。电池包采用底盘平铺的布置形式，电池包上盖与车身地板之间预留了5mm的隔热层安装间隙，电池包的安装固定点共设置8个，均匀分布在电池包四周的纵梁上，每个固定点的承载能力都满足侧碰、柱碰时的结构强度要求，能够在碰撞时避免电池包受到挤压变形。转向系统采用电动助力转向结构，转向机安装在前副车架的中部位置，转向拉杆的长度与角度经过运动学校核，在车轮上下跳动、转向时不会与周边的悬架部件、制动管路发生运动干涉。制动系统采用前后盘式制动，前轮刹车盘直径达到320mm，后轮达到300mm，制动卡钳的安装位预留了通风间隙，避免长时间制动后热量传递到轮毂轴承上，影响轴承的使用寿命。
