贴片式陶瓷电子元器件三维建模作品

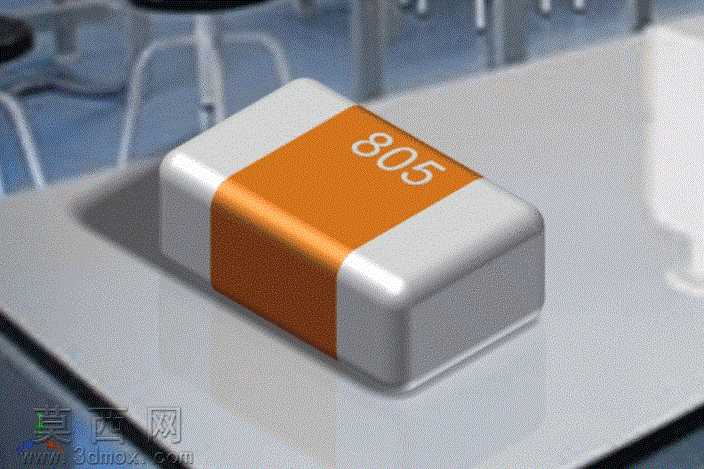

本作品为贴片式多层陶瓷电容的高精度三维建模成果，建模过程以还原实物真实外观与结构特征为核心目标，首先通过实物测绘获取元件的精准尺寸参数，确定长方体主体的长宽高比例、两端电极的覆盖范围与倒角弧度，严格遵循贴片元件的工业生产尺寸规范。建模阶段采用参数化建模逻辑，先构建基础长方体基体，对棱边进行符合实物工艺的圆角处理，还原陶瓷本体注塑成型后的圆润边缘特征，再拆分出两端金属电极的独立结构区域，确保电极与陶瓷本体的衔接处过渡自然，无生硬的拼接缝隙。材质渲染环节针对不同结构部分匹配对应材质属性，陶瓷主体部分设置为哑光米白色陶瓷材质，调整表面粗糙度参数模拟陶瓷基材细腻的磨砂质感，避免过度反光造成的失真；中间标识区域采用亮橙色哑光油墨材质，还原元件表面丝印层的色彩与质感，表面印刷的字符采用凹陷贴合处理，模拟丝印字符牢固附着在元件表面的真实效果；两端金属电极部分设置为亮面镀锡金属材质，调整金属反射率与高光参数，还原电极表面光滑的金属镀层质感，同时添加细微的表面划痕与氧化噪点，模拟工业量产元件的真实表面状态，避免过于完美的渲染效果脱离实际。场景搭建上采用简洁的工业展示场景，将元件放置在带有浅凹槽的哑光灰色承载台面上，添加柔和的环境漫反射光照与定向主光源，主光源角度设置为侧上方45度，既能够清晰呈现元件的轮廓结构与材质差异，又通过柔和的阴影增强模型的立体感，背景采用虚化的工业实验室环境，突出主体模型的同时营造专业的展示氛围。结构设计上还原了贴片电容的层叠内部结构逻辑，虽为外观展示模型，但在建模时预留了内部介质层与电极层的结构拆分接口，可根据需求拓展为剖视展示模型，满足不同场景的使用需求，整体模型布线规整，曲面过渡流畅，无破面、重叠面等建模问题，可用于电子电路教学演示、PCB装配仿真、产品宣传素材制作等多个场景。
