马自达CX5SUV车身曲面造型三维设计

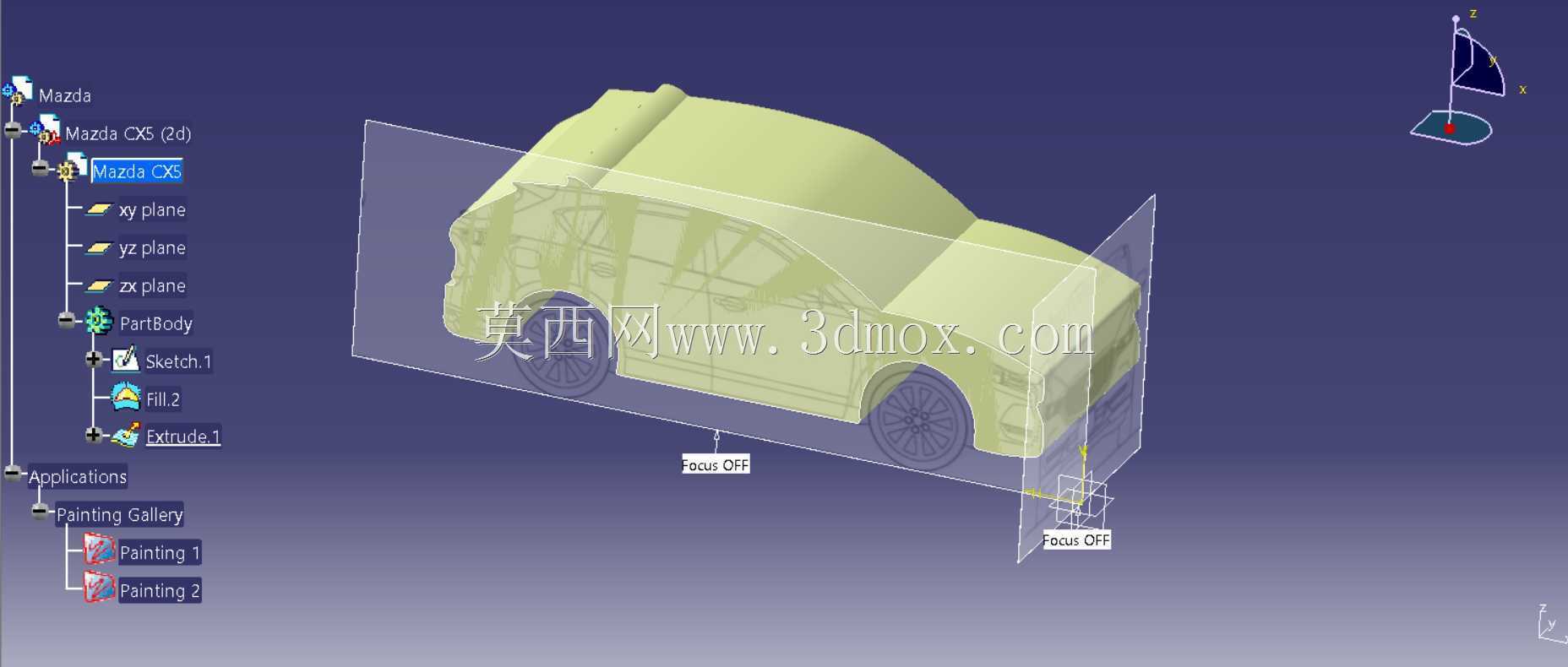

　　在乘用车正向研发流程中，车身外曲面的搭建是衔接造型创意与工程落地的核心环节，这套曲面数据可覆盖造型评审、油泥模型参考、前期结构件边界预留等多个应用场景，不同于后期带安装结构的整车数模，该阶段的曲面数据更侧重造型特征的精准还原与曲面光顺性控制，能为后续的外饰件安装、人机工程校核、风阻仿真分析提供基础的几何参照。从设计逻辑来看，这套曲面采用草图追踪的方式搭建基础轮廓，先通过正侧两个正交基准平面绘制车身的关键控制线，包括车顶溜背弧线、腰线特征走向、轮拱外凸轮廓、前后保险杠的型面转折线，所有控制线的曲率都做了连续约束，避免后续曲面生成时出现褶皱或曲率突变。曲面生成阶段混合运用填充、扫掠、桥接等建模方式，针对车身A面的核心区域，

　　比如引擎盖曲面、车门主型面、车顶曲面，都保证了G2以上的曲率连续，满足后续A级曲面评审的基础要求，而轮拱、侧裙等过渡区域则兼顾造型特征与工艺可行性，预留出冲压工序所需的最小圆角半径，避免后续模具开发时出现成型困难。从实际用途出发，这套曲面数据可用于高校汽车设计专业的曲面建模教学案例，也能作为车企前期造型方案迭代的参考基底，还可用于汽车后市场改装件的前期设计参考，比如侧踏板、车顶行李架、车身包围等外饰附件的开发，都可以基于这套基础曲面做安装边界的匹配，不用从零开始搭建车身基础型面，能大幅缩短前期方案的迭代周期。在尺寸与安装边界的处理上，曲面严格遵循紧凑型SUV的常规尺寸比例，轴距、前后悬长度、车身高度、

　　轮距等核心参数都对应量产车型的常规区间，轮拱区域预留了常规17-19寸轮毂的安装空间，轮眉与轮胎之间的间隙符合乘用车的设计规范，前后风挡的倾斜角度兼顾造型流畅度与驾乘人员的头部空间，车门分缝位置的曲面做了齐平处理，预留出密封条安装与车门运动的安全间隙，避免后续开关门过程中出现型面干涉。不同于完全参数化的结构模型，这套曲面数据的特征树保留了完整的建模过程，从基准平面搭建、草图轮廓绘制到单个曲面的生成、拼接、修剪，每一步的特征都可编辑，建模人员可以直接调整某一条控制线的曲率，就能快速修改车身的局部造型，比如调整腰线的倾斜角度、修改车顶的溜背幅度、调整前后保险杠的突出量，都能通过修改上游特征快速实现，不需要重新搭建整体曲面，

　　非常适合造型方案的快速迭代。在曲面质量控制上，所有拼接曲面的边界都做了重合约束，不存在缝隙或重叠面，曲面的法线方向统一朝向车身外侧，方便后续做偏置生成壁厚、或者导入仿真软件做外流场分析，针对车身表面的特征棱线，比如引擎盖的筋线、车门腰线的凸起特征，都做了曲率渐变处理，既保证造型的肌肉感，又不会因为棱线过于尖锐导致冲压时出现应力集中。在实际工程应用中，这类基础曲面数据还可以作为渲染场景的基底，导入渲染软件后赋予车漆、玻璃、橡胶等材质，就能快速生成造型方案的效果图，用于前期的方案评审与市场调研，不需要等待完整的工程数模完成，能大幅压缩项目前期的筹备周期。需要注意的是，这套曲面属于造型阶段的基础数据，不包含车身内部的安装结构、钣金壁厚、内外饰安装点等工程细节，在后续工程化阶段，还需要基于这套曲面做结构拆分、安装点布置、工艺可行性校核，才能用于正式的模具开发与整车生产，但作为造型阶段的核心载体，其曲面的光顺度、特征还原度、比例协调性都达到了前期方案设计的使用要求，能为后续的全流程开发提供可靠的几何基础。
