双排滚子链传动链轮结构设计

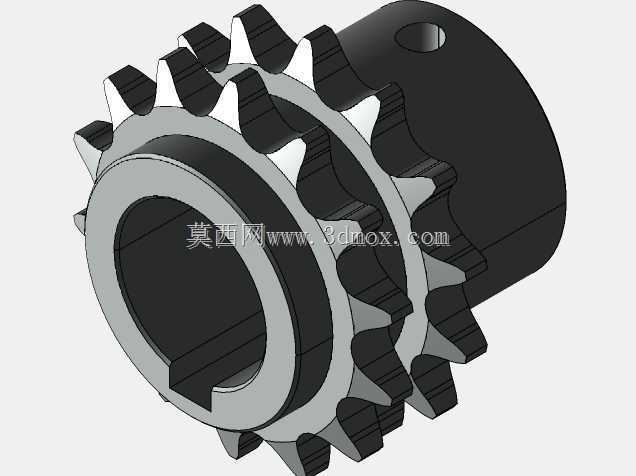

　　链传动作为机械传动系统中长距离动力传递的核心方案之一，在输送线、农机、轻工包装设备、机床辅机等场景中应用广泛，相比带传动不存在弹性滑动与打滑问题，平均传动比准确，传动效率可达0.95以上，且能在高温、多尘、油污等恶劣工况下保持稳定工作状态，相比齿轮传动则对安装精度要求更低，中心距适配范围更大，不需要额外设置复杂的张紧与润滑密封结构。本次设计的双排链轮，适配节距对应PCD2.25英寸的标准双排滚子链，采用双排齿结构设计，相比同规格单排链轮，在不增大链轮径向尺寸的前提下可承载更高的传动载荷，适合中等功率、对传动空间有严格限制的设备布局场景。

　　从结构设计逻辑来看，该链轮采用整体式轮毂与齿圈一体化结构，轮毂部分设置通孔用于穿装传动轴，孔内加工键槽以实现周向固定，传递扭矩时可避免链轮与轴之间出现相对转动，轮毂端面设置径向顶丝孔，安装完成后可通过紧定螺钉实现轴向定位，防止链轮在运转过程中出现轴向窜动，尤其适合正反转频繁、启动冲击较大的传动工况。齿形部分严格遵循滚子链链轮的齿廓设计标准，采用三圆弧一直线齿形，保证链条啮入啮出过程平滑顺畅，减少链节与齿面的冲击与磨损，双排齿的齿距偏差、齿向偏差均控制在标准公差范围内，保证两排链条受力均匀，避免出现单排链过载提前失效的问题。

　　在安装边界尺寸方面，该链轮的齿顶圆、齿根圆尺寸均匹配对应规格链条的啮合要求，轮毂外径与长度根据轴径的扭矩传递需求设计，既保证足够的抗挤压、抗剪切强度，又不会因为轮毂尺寸过大增加不必要的转动惯量，降低传动系统的动态响应负担。设计过程中需要重点关注齿面硬度与轮毂韧性的匹配，齿部通过热处理达到合适的硬度以提升耐磨性能，轮毂部分保持足够的韧性以承受传动冲击，避免出现轮毂断裂的失效风险。实际选型应用时，需要核对链轮的节圆直径与传动比要求匹配，确认轴孔直径、键槽尺寸与所配传动轴的尺寸一致，同时保证安装时两链轮的共面度，避免链条出现偏磨、卡滞的问题，日常维护中只需定期清理齿面附着的杂物、补充润滑脂即可保证长期稳定运行，不需要频繁拆解更换。

　　这类双排链轮常应用在双列链条并行的输送机构中，比如包装生产线的工件输送线、物流分拣线的驱动端，以及部分小型农机的动力传输部位，相比单排链轮传动，双排结构的冗余度更高，即使其中一排链条出现意外卡滞，另一排也能临时承载避免设备立刻停机，给运维人员留出排查故障的时间窗口。建模过程中需要严格控制齿形的参数精度，尤其是齿沟圆弧半径、齿面工作段的角度参数，若参数偏差过大，会导致链条啮合时出现卡滞、跳齿问题，轻则加剧链条与链轮的磨损，重则出现链条断裂、传动失效的安全事故。同时轮毂上的键槽位置需要与齿形的相位关系匹配，保证装配后链轮的动平衡性能，避免高速运转时出现过大的振动与噪音。
