X-3高速复合直升机外观结构三维设计作品

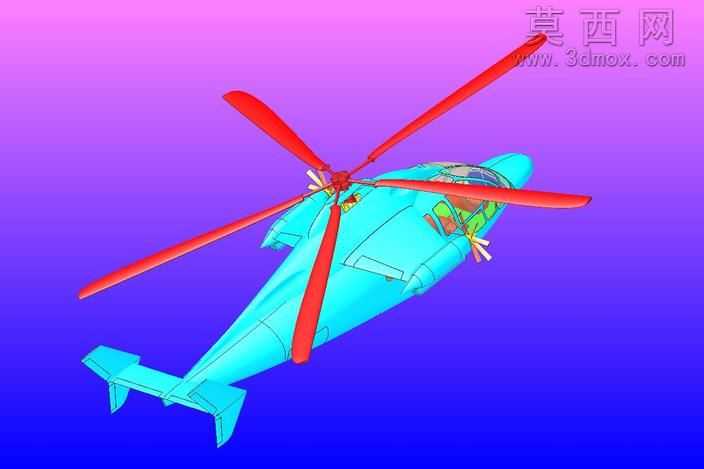

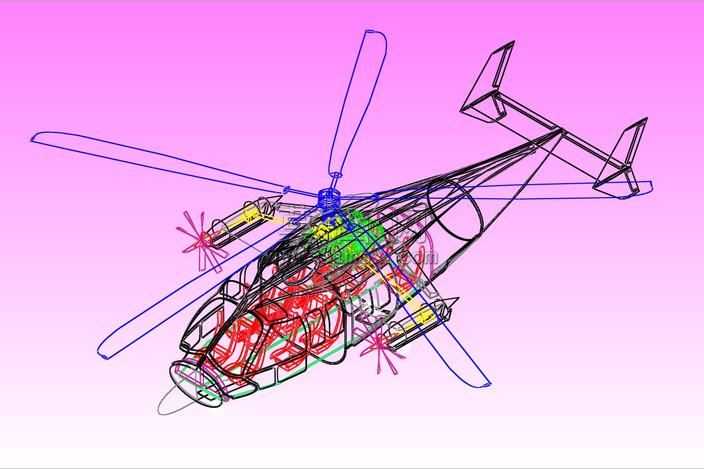

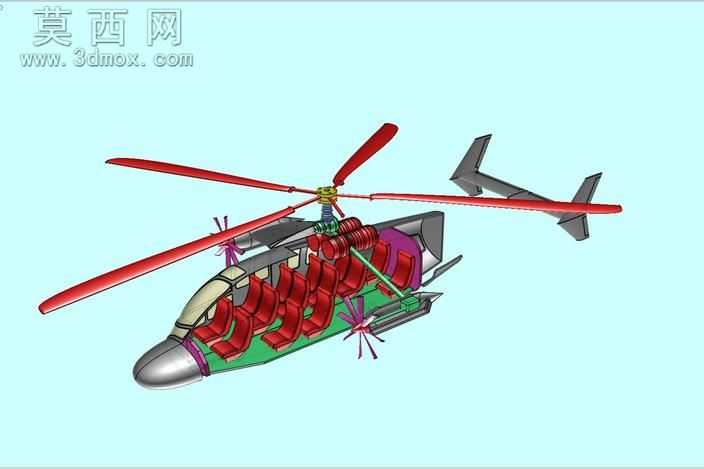

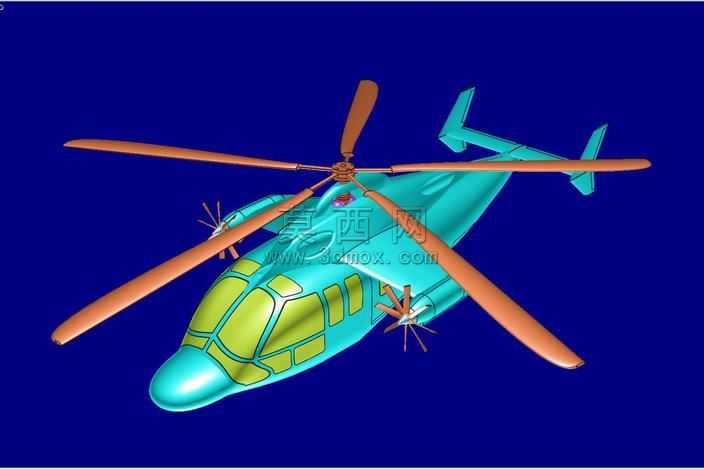

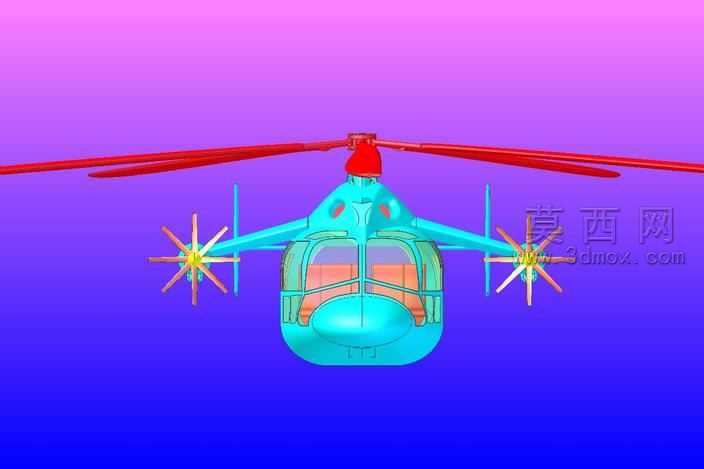

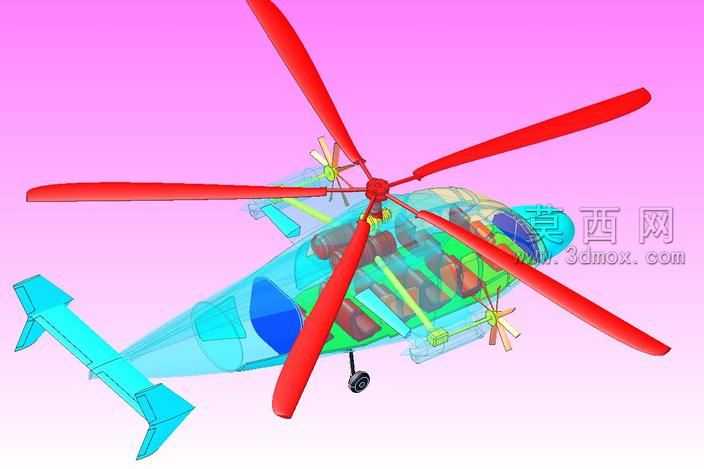

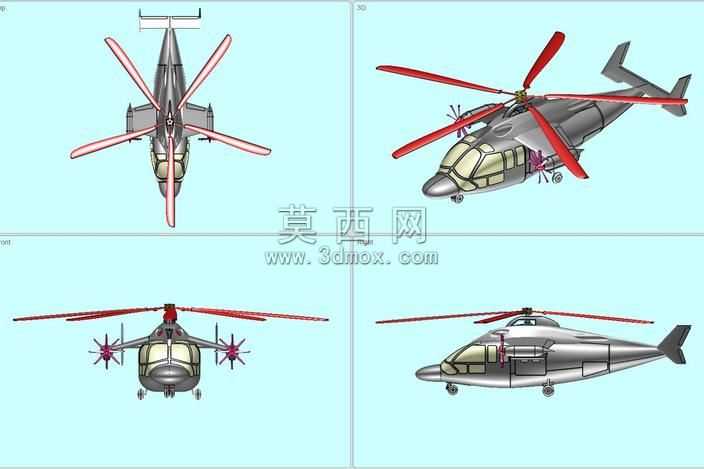

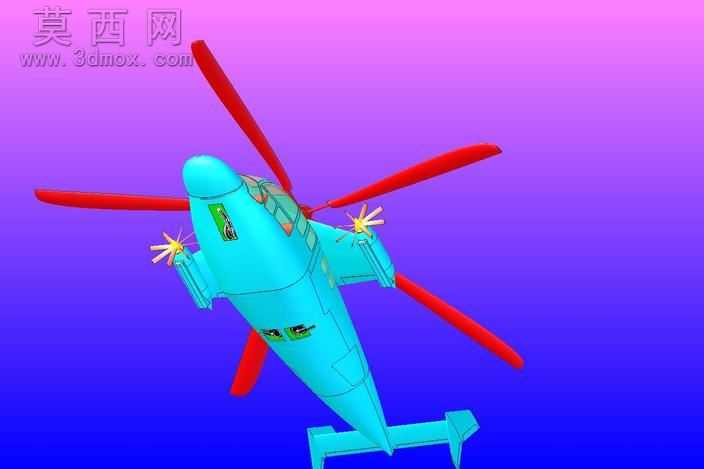

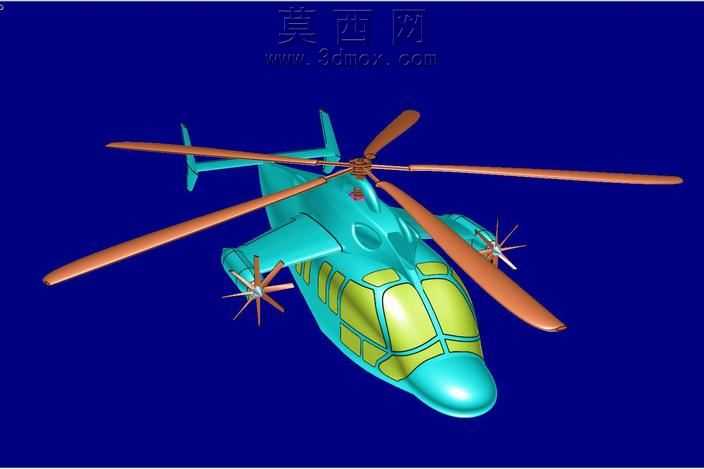

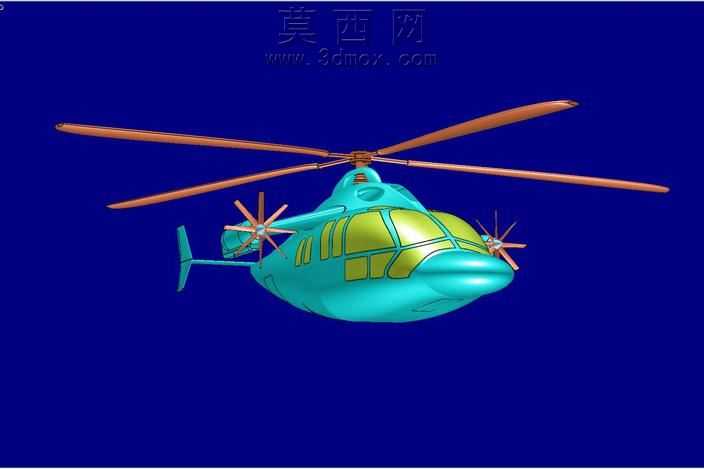

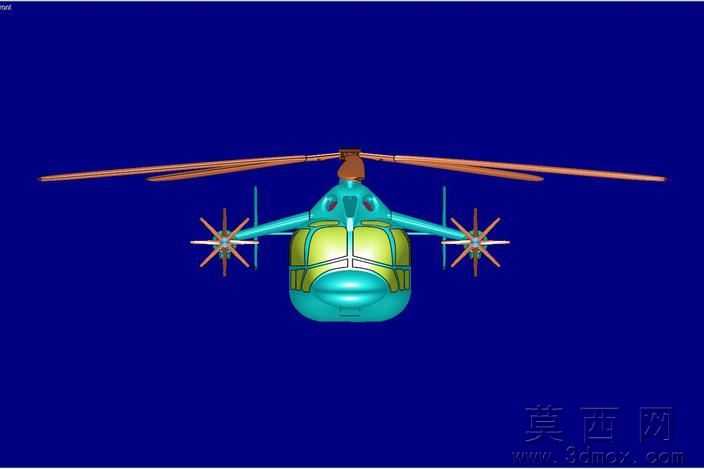

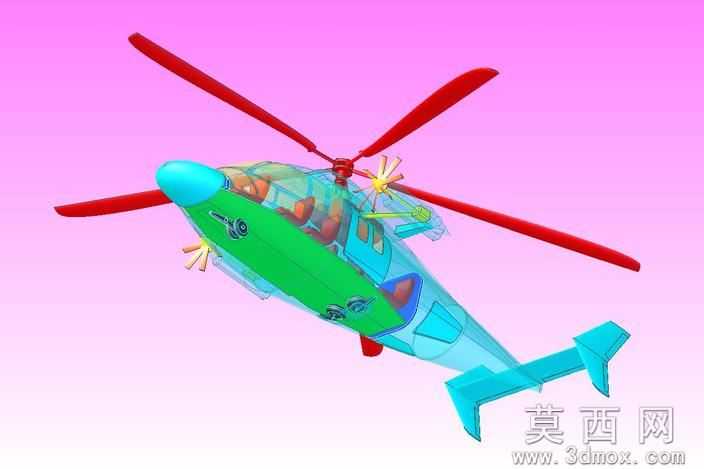

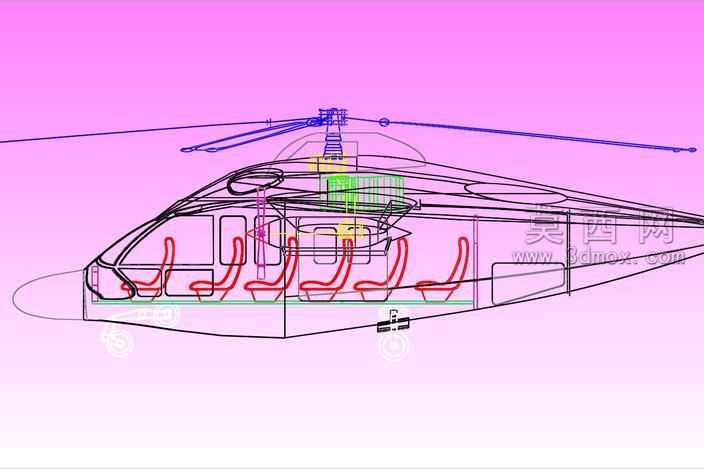

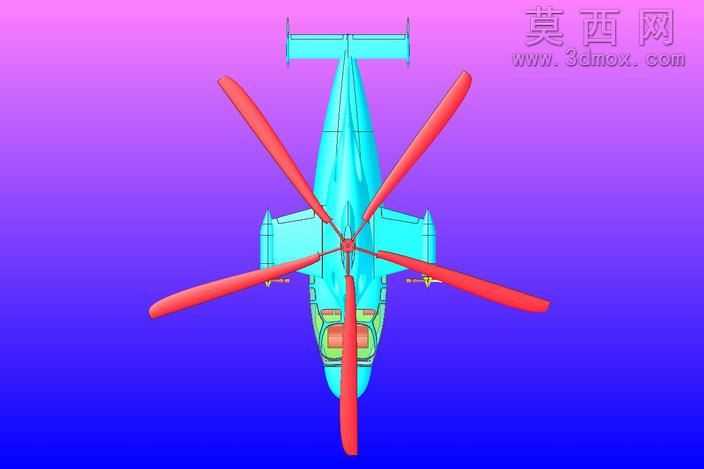

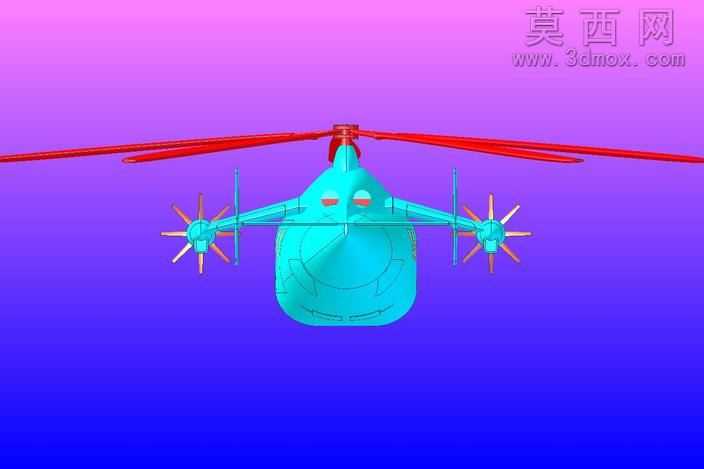

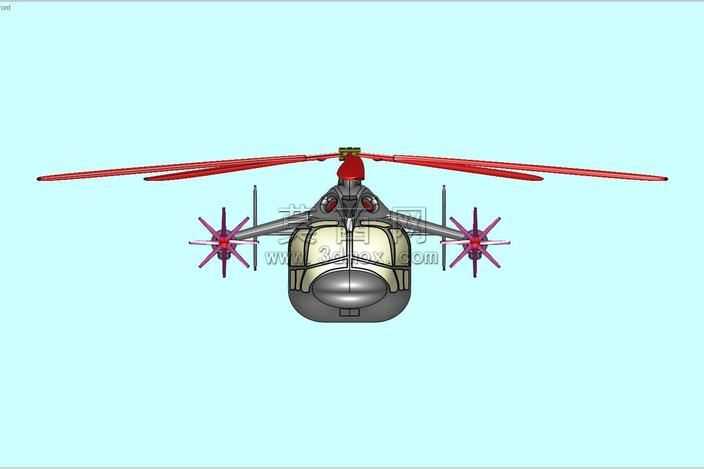

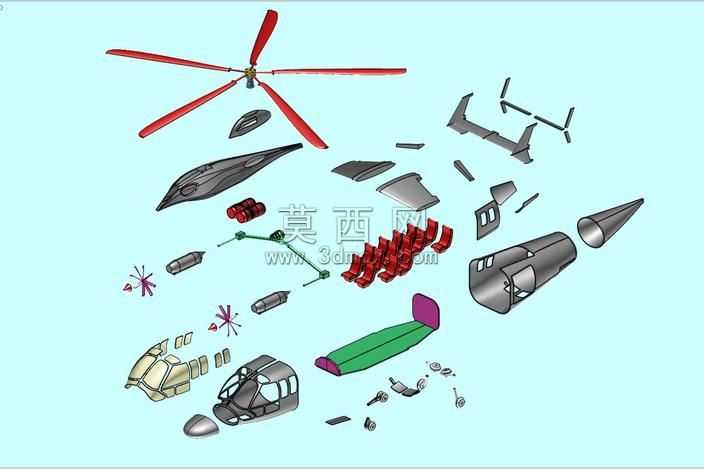

本作品围绕X-3高速复合直升机的实体结构开展三维建模设计，整体以复合式高速旋翼飞行器的真实气动布局与结构逻辑为核心参考，在三维建模过程中优先保障机身、旋翼、尾翼等核心部件的比例协调性与结构还原度。建模阶段采用分层构建的思路，首先完成机身主体的曲面搭建，针对直升机机头的流线型曲面、座舱段的多段窗体结构、机身中段与尾梁的过渡区域，通过曲面放样、曲率连续调整的方式保证外形顺滑，还原高速飞行器的气动外形特征；其次完成主旋翼系统的建模，针对五叶主旋翼的翼型弧度、桨毂连接结构、桨叶与桨毂的铰接细节进行精细化刻画，同时对机身两侧布置的辅助推进螺旋桨结构进行还原，匹配复合式直升机的动力布局特征，清晰呈现主旋翼提供升力、侧置螺旋桨提供高速推进动力的结构逻辑。材质与渲染阶段，针对机身主体采用亮青色金属漆面材质，调整材质的反光度与粗糙度参数，模拟航空飞行器蒙皮的半哑光金属质感；座舱风挡与舷窗部分采用高透玻璃材质，添加轻微的环境反射与折射效果，还原座舱玻璃的通透质感；主旋翼与尾桨桨叶采用棕褐色复合材料材质，调整材质的纹理细节模拟旋翼桨叶的复合材料层压质感；尾翼部分与机身主体材质保持统一，同时添加小面积的标识色块提升细节真实度。渲染阶段采用深蓝色纯色背景突出模型主体，调整布光角度让机身曲面的光影过渡自然，清晰呈现机身的棱线、旋翼的轮廓以及各部件的衔接结构，保证整体视觉效果干净清晰，能够直观展现该型复合直升机的整体布局与结构特征。结构设计层面，完整还原了该机型的起落架布局、尾翼的安定面结构、机身表面的细节凸起与检修口轮廓，同时针对Rev2版本的细节优化点进行了调整，修正了初代模型中部件衔接处的缝隙问题，优化了旋翼桨叶的翼型曲线，调整了座舱窗体的分割比例，让整体模型的结构合理性与外观还原度得到进一步提升，可作为航空装备结构认知、复合旋翼飞行器原理演示的可视化参考素材。
