卧式角通反冲洗过滤罐体结构设计

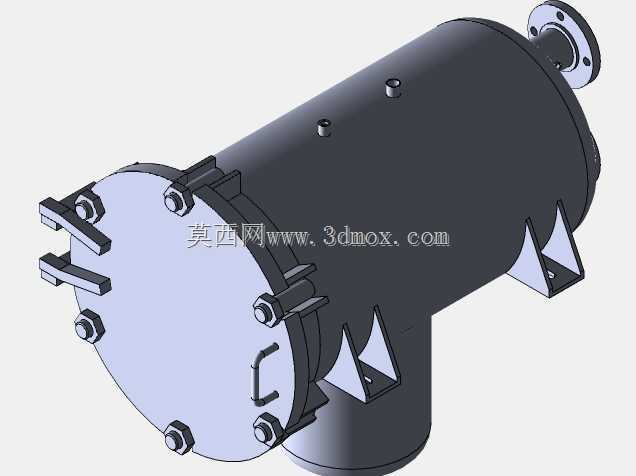

　　在工业循环水系统、工艺流体输送管路、冷却水补给管线的运维场景中，管路内夹带的焊渣、锈蚀剥落物、介质析出杂质、外界侵入颗粒物，会持续磨损下游泵体叶轮、堵塞精密换热流道、卡涩调节阀阀芯，严重时会造成整条工艺线非计划停机，这类工况下管路前置过滤单元的选型与结构合理性，直接决定整套流体系统的连续运行周期。本次呈现的过滤设备结构，采用卧式角通式流道布局，区别于常规直通式过滤器的直进直出流道，侧部下置的排污接口可在不拆解主体的情况下完成腔体内积存杂质的排出，适配需要在线排污、不允许频繁停机拆解滤芯的连续生产工况。从结构设计逻辑来看，主体承压筒体采用等径直筒段搭配快开式端盖的结构，端盖与筒体法兰间采用周向均布的螺栓压紧密封，

　　快开结构的吊耳式压爪设计，可在松开螺栓后无需完全拆卸所有紧固件即可转动压爪开启端盖，大幅缩短滤芯更换、腔体检修的操作时长，相比传统全螺栓连接的盲板结构，现场运维的操作效率提升明显。筒体上部预留的两个螺纹接口，可根据实际工况选配压差检测接头、排气阀或者压力传感器接口，无需二次在筒体上开孔焊接，避免现场改装造成的筒体应力集中、焊缝渗漏隐患。筒体侧部伸出的法兰接口为介质出口，与端部的介质进口呈90度角布置，这种角通结构可让进入腔体的介质直接冲击滤芯外侧，大颗粒杂质在重力作用下直接沉降到筒体下部的集污腔，不会持续附着在滤芯表面造成局部堵塞，有效延长滤芯的反冲洗周期与单次使用寿命。筒体下部设置的两个三角形支脚，采用带安装孔的折弯板焊接结构，

　　安装时可直接通过膨胀螺栓或者焊接方式固定在设备基础或者支架上，支脚的高度预留了下部排污接口的操作空间，无需额外抬高设备即可完成排污阀的安装与操作。从安装边界来看，设备的进出口法兰采用标准管路法兰规格，可直接与同公称通径的工业管路对接，无需额外配置变径接头；端盖开启方向的操作空间预留了足够的螺栓拆装、压爪转动余量，选型时只需确认端部方向无结构遮挡即可完成安装，整体安装空间占用相比立式同流量过滤器更小，适配车间内管路布置高度受限、水平安装空间充足的场景。结构细节上，筒体内壁与端盖密封面的加工精度满足承压管路的密封要求，所有焊接位置均采用连续角焊缝，避免承压状态下的渗漏风险；滤芯安装位在筒体内部设置了定位台阶，可适配不同精度等级的楔形网、

　　编织网、熔喷滤芯等多种过滤元件，用户可根据实际过滤精度需求灵活更换内件，无需改动主体结构。在实际工况适配中，这类结构的过滤器可应用于中央空调循环冷却水过滤、工业生产工艺给水预处理、液压系统回油过滤、化工流体管路杂质拦截等多个场景，不同工况下只需更换对应材质的密封件与滤芯，即可适配不同温度、不同腐蚀特性的介质过滤需求。建模过程中对所有配合面的尺寸公差、法兰螺栓孔的位置度、支脚安装孔的同轴度都做了参数化约束，修改公称通径、设计压力参数时可直接驱动整体结构尺寸调整，无需重新绘制每个零件的特征，大幅提升同系列不同规格产品的设计效率。流道模拟验证阶段，角通结构的介质流态相比直通结构更平缓，滤芯表面的流速分布更均匀，不会出现局部流速过高冲蚀滤芯、局部流速过低杂质沉积的问题，长期运行的稳定性更优。
