蜂窝镂空轻量化有线光电鼠标结构设计

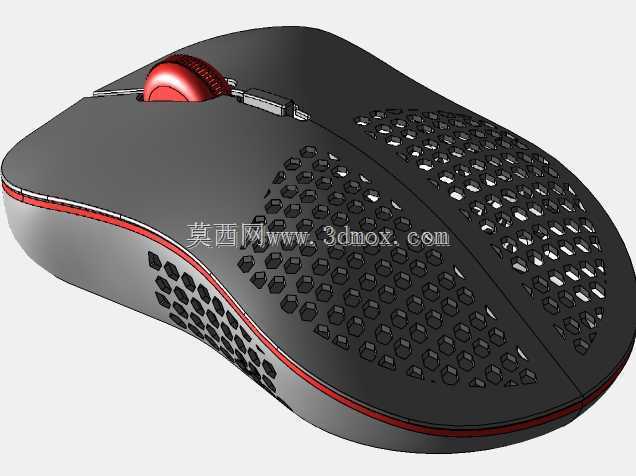

　　做这款鼠标的结构设计时，最先敲定的是外壳的蜂窝镂空方案，当时对接的电竞外设项目组提出的核心需求是整备重量控制在70g以内，同时要保证常规1.5米跌落测试下外壳不出现开裂、卡扣松脱的问题，所以没有采用传统的薄壳偷轻思路，而是在握持受力的核心区域做了渐变式的蜂窝孔排布——掌心承托区的蜂窝孔径控制在3mm，孔间距1.2mm，既保证手指触碰时不会有明显的硌手感，又能最大化削减外壳壁厚带来的冗余重量；拇指、无名指夹持的侧裙区域把孔径缩小到2mm，同时在外壳内侧加了0.8mm的加强筋网格，抵消侧捏时的形变应力，避免长期使用后出现外壳松垮的异响。

　　外形轮廓的拟合是反复调整了三版手板才定下来的，整体采用右手人体工学的非对称造型，最高点设置在鼠标中后段距离尾部37mm的位置，刚好贴合成年男性掌心的自然支撑弧度，不会出现顶手心或者掌心悬空的疲劳感；左右按键的分体式盖做了1.2mm的预压行程，按键盖和中壳的配合间隙控制在0.15mm，既保证按压时没有松垮的晃动感，又不会因为间隙过小出现气温变化时的卡键问题。滚轮部分采用红色橡胶包覆的结构，表面做了细密的横向防滑齿，滚轮的阻尼力矩调整在0.15N·m，滚动时的刻度感清晰，不会出现滚轮回滑或者阻尼过松的误触问题，滚轮下方的侧键预留位置做了内凹处理，避免日常握持时的误按。

　　底部的脚贴槽做了下沉0.2mm的设计，配套的特氟龙脚贴粘贴后和底面齐平，不会出现边缘刮蹭鼠标垫的问题，传感器开孔位置设置在鼠标的几何中心偏左8mm的位置，刚好匹配大多数用户握持时的手腕发力轴线，减少快速移动时的指针偏移误差。外壳的红色装饰线采用嵌件注塑的工艺，和黑色的PC外壳一体成型，不会出现后期贴纸脱落、印刷磨损的问题，装饰线沿着鼠标侧裙的弧度从按键前端一直延伸到尾部，既做了视觉上的分割，也能在光线较暗的环境下让用户快速识别鼠标的侧部边界。

　　从实际应用场景来看，这款结构的鼠标既可以满足电竞玩家快速移动、长时间握持的轻量化需求，蜂窝镂空的结构也能提升长时间使用时的手掌透气性，避免夏季握持时手汗堆积导致的打滑问题；日常办公场景下，适中的按键压力和贴合手型的轮廓也能降低长期使用鼠标带来的腕部劳损。设计时也考虑了装配的便利性，整个外壳只需要6颗十字螺丝就能完成上下壳的固定，内部的PCB板、滚轮组件、微动开关都采用卡槽定位，装配时不需要额外的治具就能快速对位，能有效提升量产时的装配效率，降低生产过程中的不良率。内部的走线槽做了圆角处理，避免线材被外壳棱角磨破导致的断路问题，线材出口位置做了10mm长的橡胶护线套，弯折角度可以达到120度，能承受至少一万次的弯折测试不出现线材内部断线的问题。
