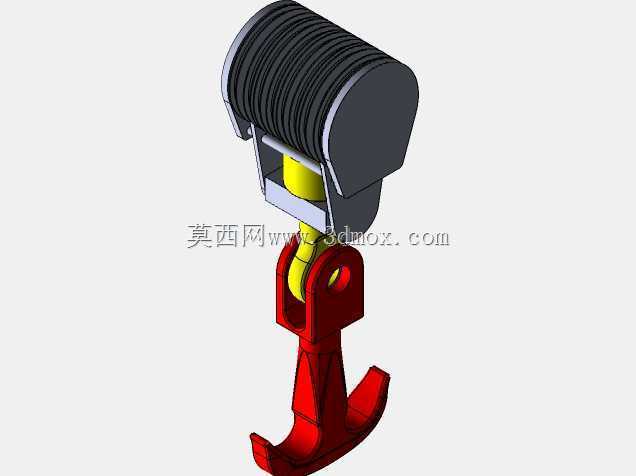

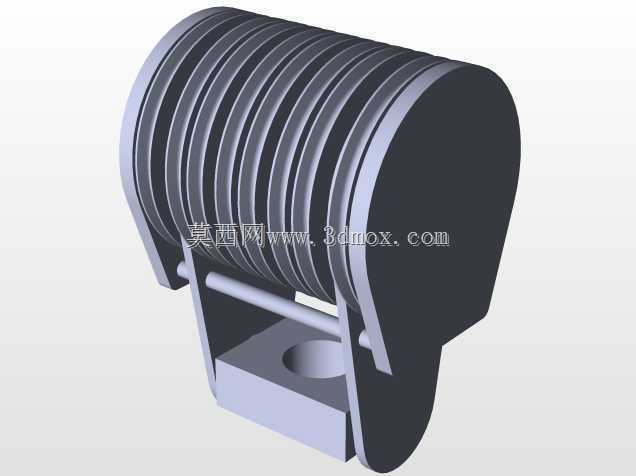

德马格CC2800履带起重机主体结构

　　做重型吊装项目的前期场地规划时，最容易出问题的环节往往不是吊重核算，而是现场站位的边界校核——很多项目进场前只核对了额定起重量、作业半径，忽略了履带吊自身的底盘占位、配重摆放空间与现场硬化场地的匹配度，等到设备进场才发现支腿（履带吊虽无传统支腿，但履带接地范围、配重回转半径同样是硬边界）摆位超出硬化区，要么返工处理场地，要么临时调整吊装站位耽误工期。这套德马格CC2800履带吊的主体结构模型，刚好可以解决现场模拟阶段的站位校核痛点。

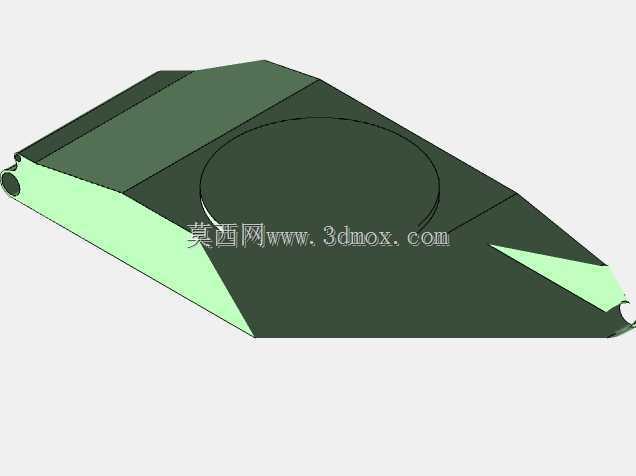

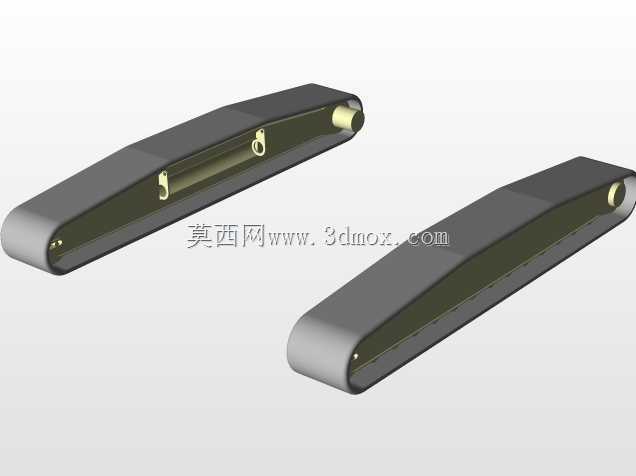

　　从模型呈现的结构来看，当前展示的是主机上车部分与履带底盘的连接段、以及后挂配重的堆叠模块，没有包含主臂、副臂等变幅作业结构，核心还原的是设备转场、站位时的固定占位尺寸。做三维场地布置时，首先要关注的就是履带底盘的接地长度与宽度：CC2800作为大吨位履带吊，履带板的总宽度、单侧履带的接地长度直接决定了场地硬化的最小承载区域，模型里把底盘两侧的牵引挂点、行走机构的端部轮廓都做了还原，模拟现场时可以直接捕捉轮廓线，核对站位时履带边缘与基坑边、临时管线沟的安全距离，避免出现履带边缘悬空、压到未硬化回填区的风险。

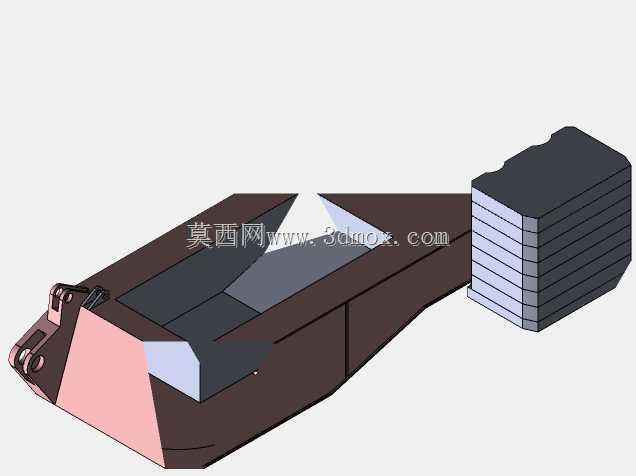

　　后配重部分的堆叠结构是这个模型还原的重点，八层叠加的配重块轮廓、配重与主机尾部的连接间隙都做了准确呈现，做回转模拟时，可以直接以回转中心为基准，测量配重尾部的最大回转半径——这部分是很多新手做场地规划时容易遗漏的点：只算吊臂作业半径，没算配重回转时和现场临时设施、已安装构件的安全间隙，之前做风电塔筒吊装项目时就遇到过类似问题，前期没核对配重回转半径，吊装时配重差点碰到旁边的临时配电箱，最后只能临时调整臂长重新核算工况。用这个模型做模拟时，可以直接把配重模块作为碰撞检测的对象，提前排查回转范围内的障碍物。

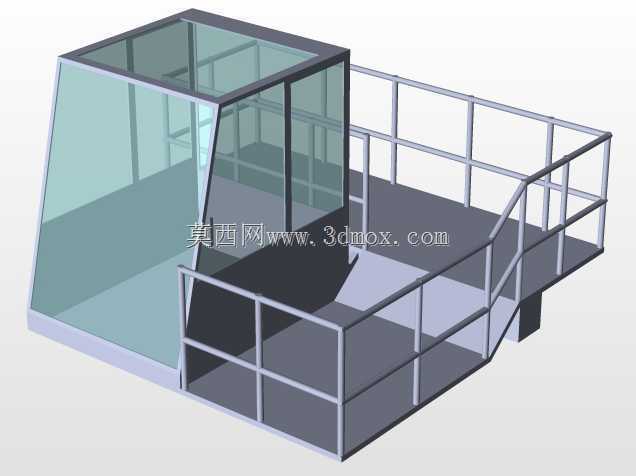

　　主机上车部分的结构还原也贴合实际工程需求：驾驶室的突出轮廓、机棚的斜边造型、尾部的散热舱凸起都做了简化但准确的表达，没有多余的装饰性细节，刚好适合做整体场地布置时的占位参考——做施工总平图的三维深化时，不需要把设备的每一个管线、螺栓都建出来，只要外轮廓准确、关键安装边界清晰就足够，过于精细的模型反而会拖慢整体文件的运行速度，这个模型的细节度刚好卡在工程应用的平衡点上：既不会因为过度简化导致尺寸校核出错，也不会因为面数太多影响大场景的浏览效率。

　　从设计思路来看，这类工程设备的三维建模核心是服务于施工模拟，而非产品渲染，所以建模时优先保证的是关键安装尺寸、占位轮廓的准确性，比如底盘前端的牵引销位置、配重块的每层高度、机棚顶部的最高点标高，这些都是现场实际需要用到的参数对应的结构，模型里都做了明确的几何表达；而对于不影响占位校核的内部结构、表面纹理、小的操作部件，都做了合理的简化，这种建模思路非常适合施工单位的技术人员做前期方案使用，不需要再花时间去删减冗余细节，导入到场地模型里就能直接用。

　　实际应用场景里，除了前期的场地站位模拟，这套模型还可以用于吊装方案的可视化交底：给施工班组做交底时，直接在三维模型里标出履带的停放位置、配重的摆放区域、回转时的警戒范围，比看二维的平面布置图直观很多，工人能快速理解自己的作业区域，避免吊装时无关人员进入回转半径范围。另外在做设备转场规划时，也可以用这个模型核对主机运输时的外形尺寸，提前规划运输路线的转弯半径、道路限宽，毕竟大吨位履带吊的主机运输属于超限运输，提前用模型模拟运输路径的通过性，能减少转场时的道路协调成本。

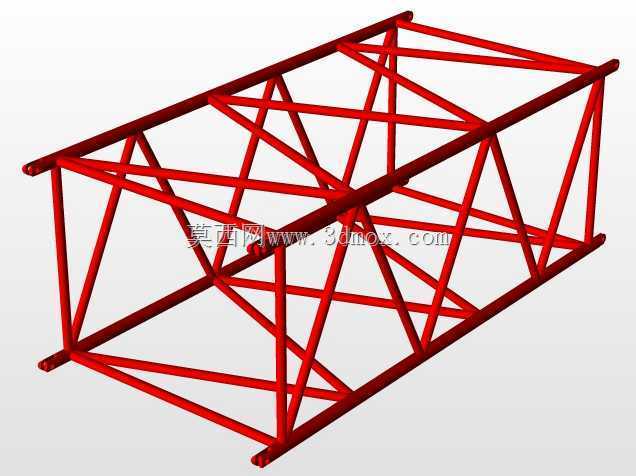

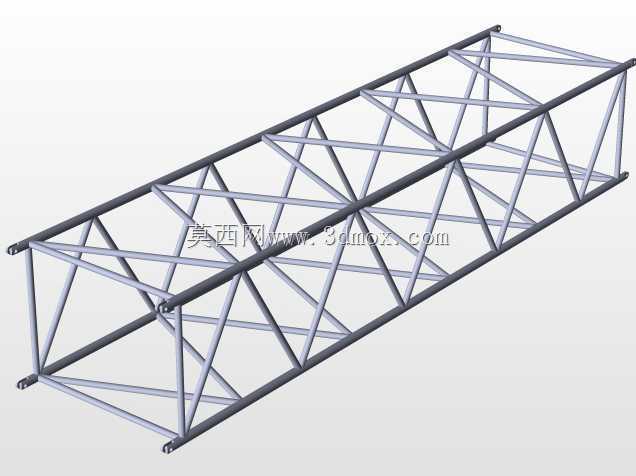

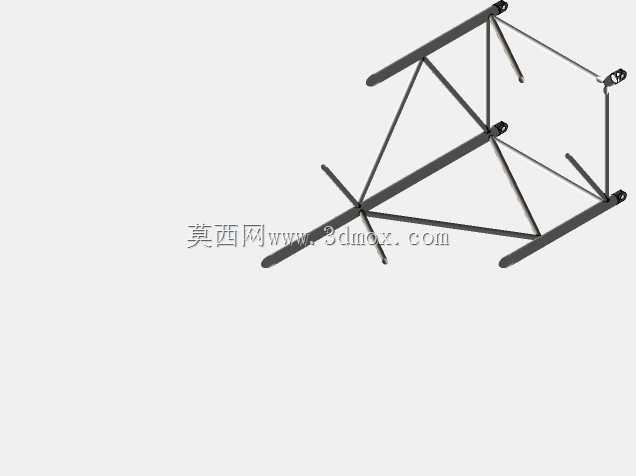

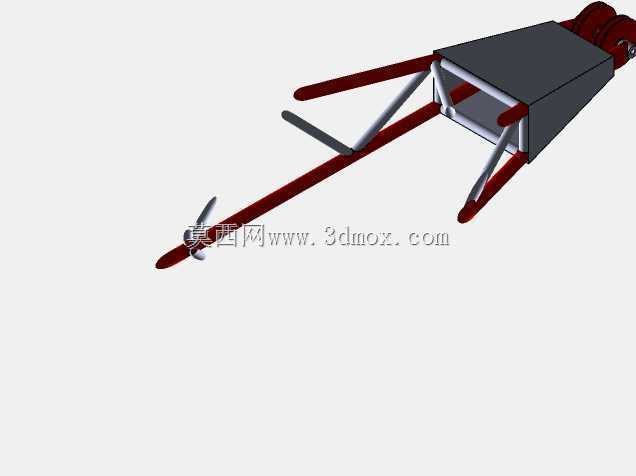

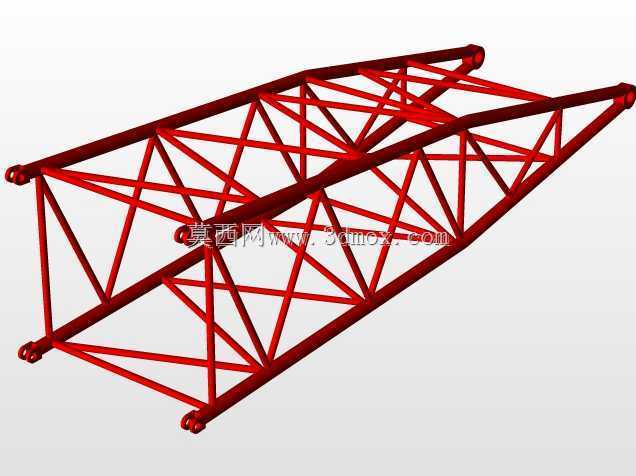

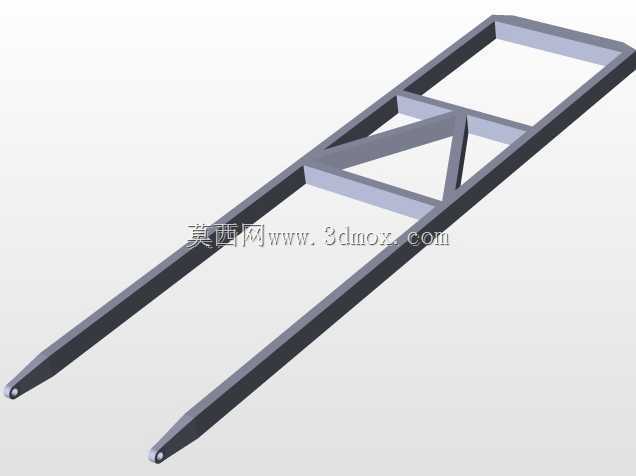

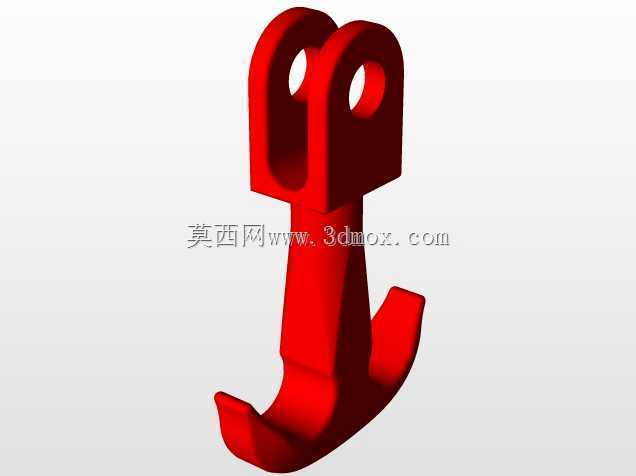

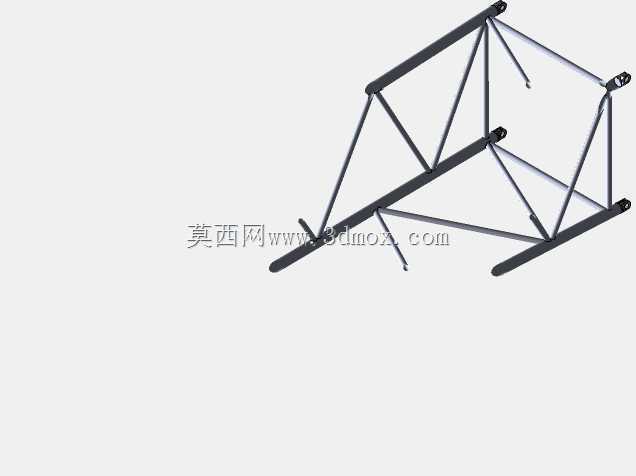

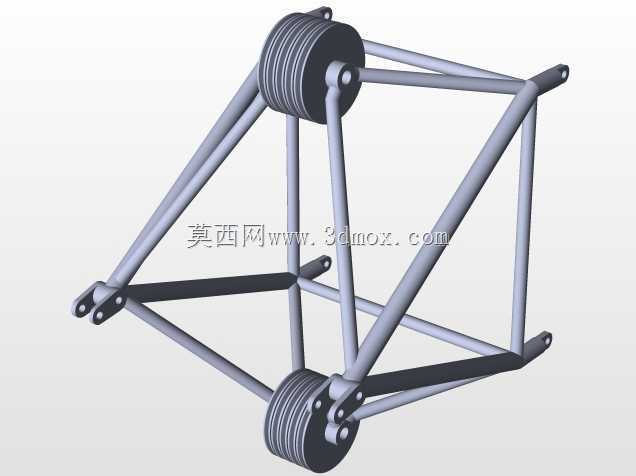

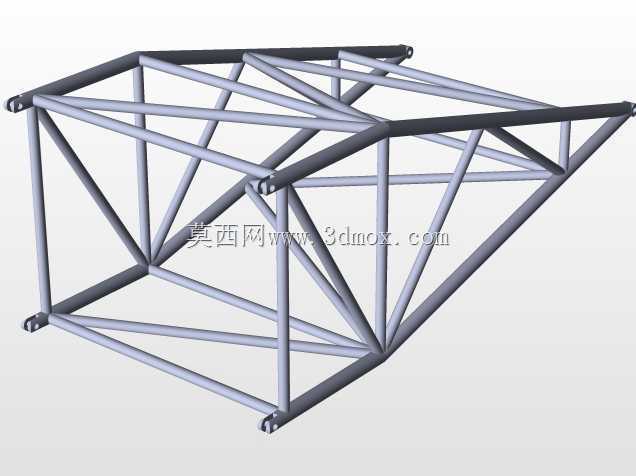

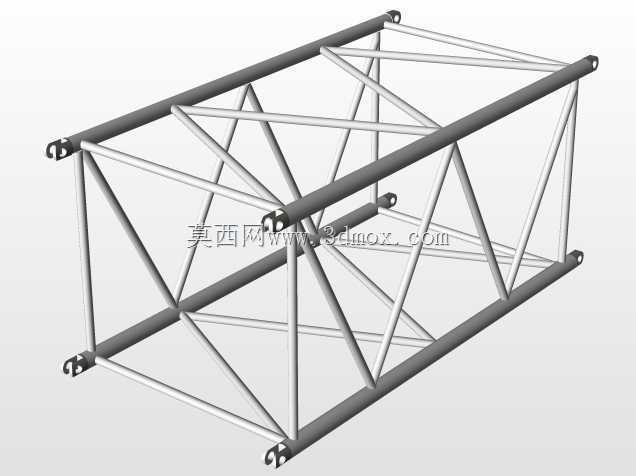

　　需要注意的是，当前模型只包含主机与后配重部分，做全工况吊装模拟时还需要搭配对应臂长的主臂、副臂模型组合使用，但就现场站位模拟这个核心需求来说，当前的结构已经完全覆盖了最容易出问题的固定占位部分——毕竟吊臂是可以变幅调整的，而主机底盘、后配重的占位是固定的，只要这部分的边界核对准确，再结合吊重参数表调整臂长和作业半径，就能避免大部分现场站位的低级错误。很多刚接触吊装方案的技术人员总觉得要把整个吊车的所有结构都建得无比精细才叫专业，其实工程应用里的模型永远是够用就好，能解决实际问题、能准确传递尺寸边界的模型，就是好用的工程模型。
