方程式赛事流线型赛车结构设计方案

　　这套赛车三维结构方案，面向大学生方程式赛事的前期验证环节搭建，核心服务于整车概念设计阶段的多物理场仿真需求，区别于最终落地的量产化赛车结构，整体做了适配仿真计算的合理简化，能大幅降低前期流场、结构力学仿真的网格划分难度，同时保留核心的结构特征与气动外形逻辑，避免简化过度导致仿真结果偏离实际设计预期。从实际赛事应用场景来看，这类简化模型主要用于方案初期的快速迭代，不需要覆盖每一个紧固件、线束、内饰件的细节，重点把影响整车气动性能的外覆盖件曲率、影响结构刚度的管架式车架拓扑、影响行驶姿态的轮组安装位置这些核心要素做精准还原，就能支撑前期的多轮方案比对，帮设计团队在进入详细建模阶段前筛掉气动阻力过高、车架应力集中明显、

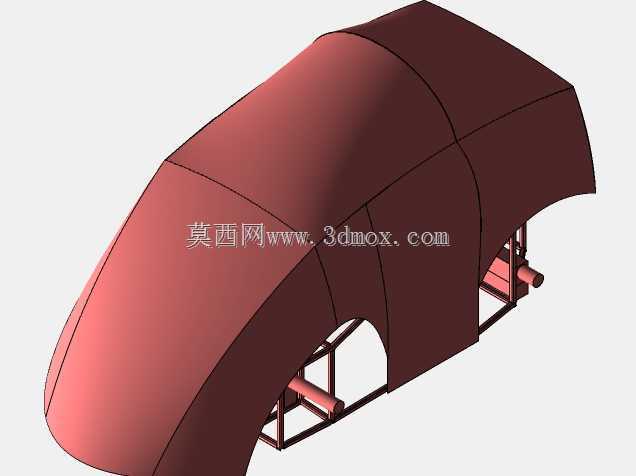

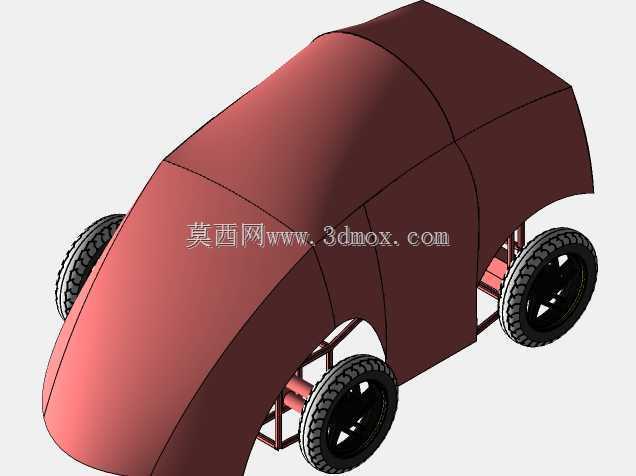

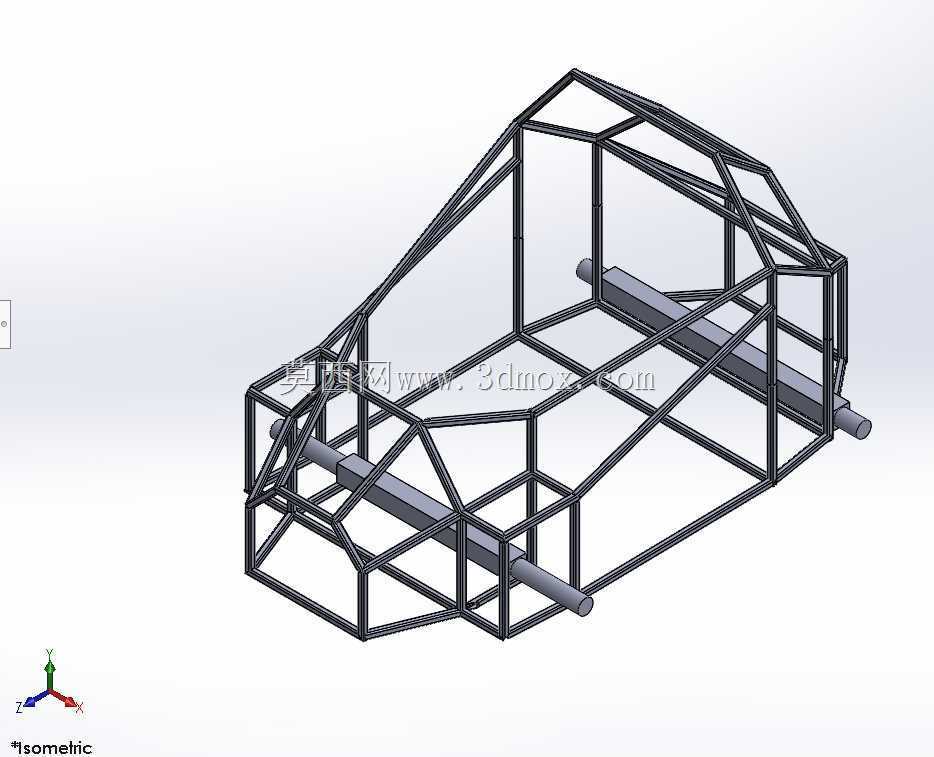

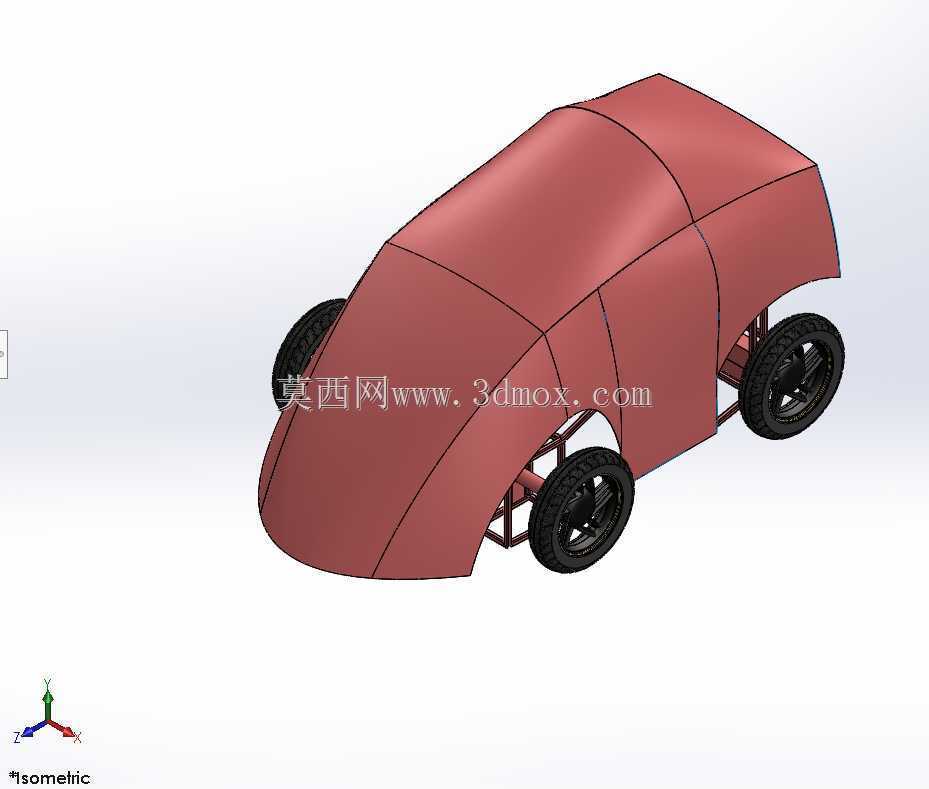

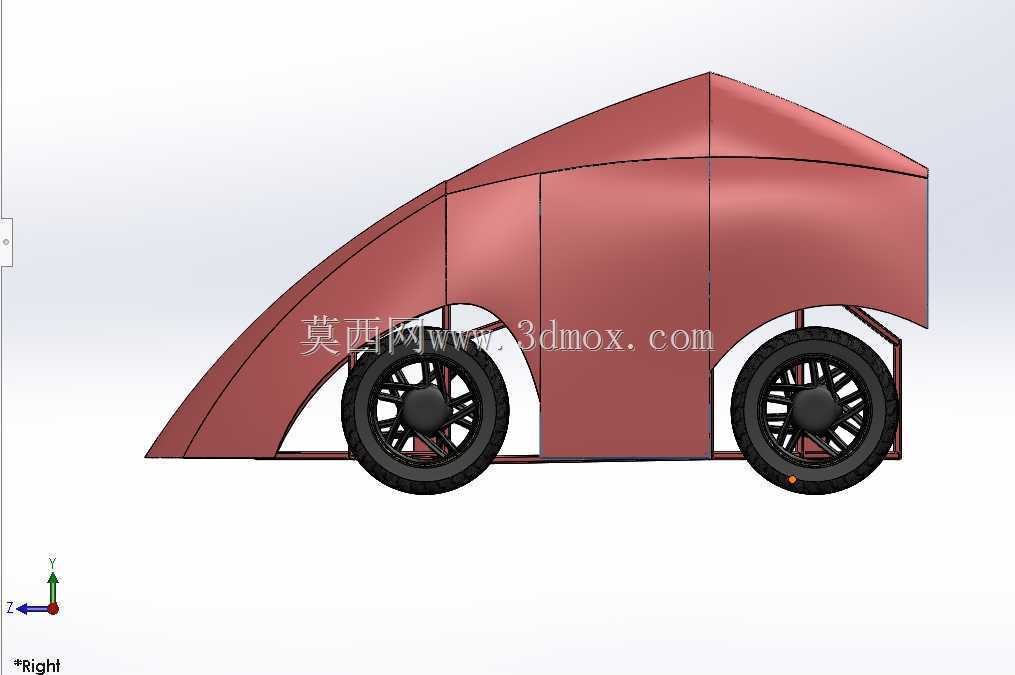

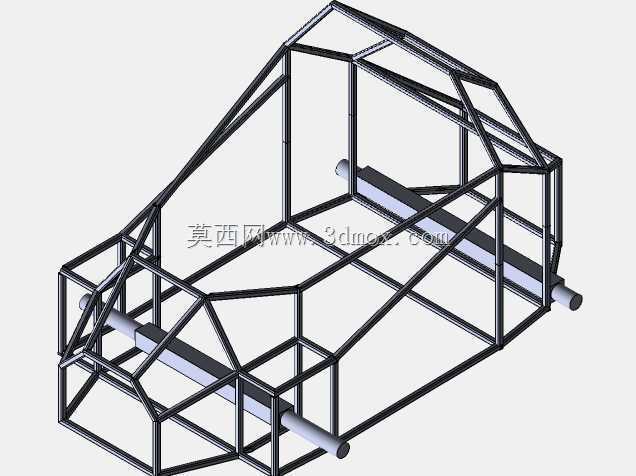

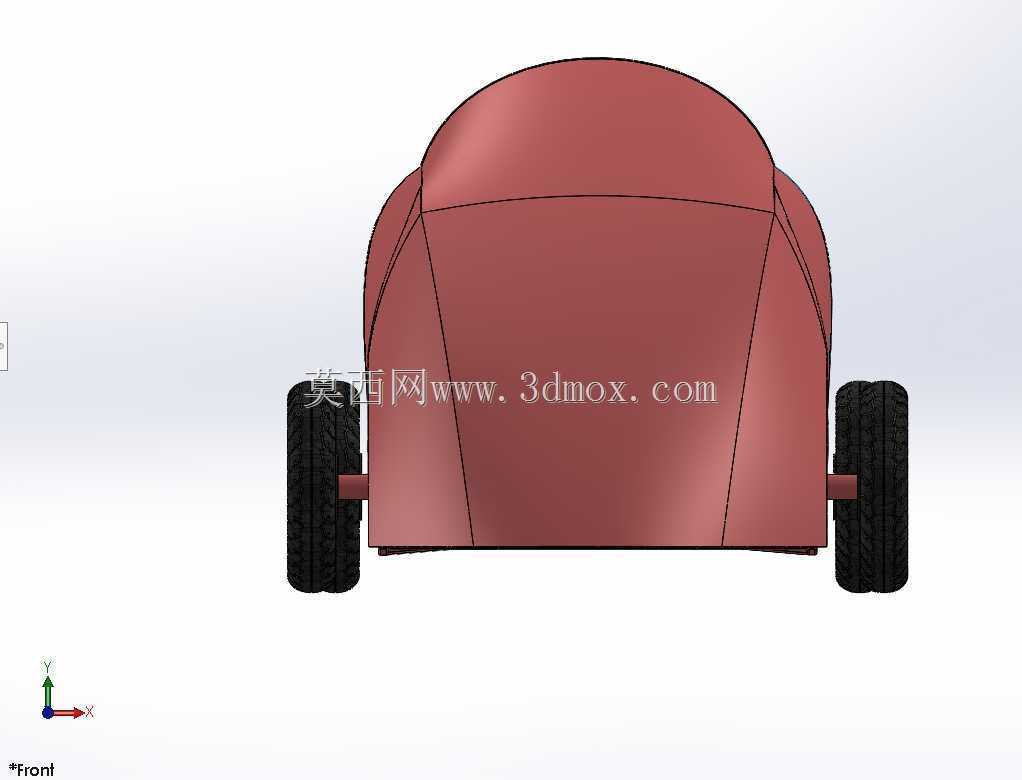

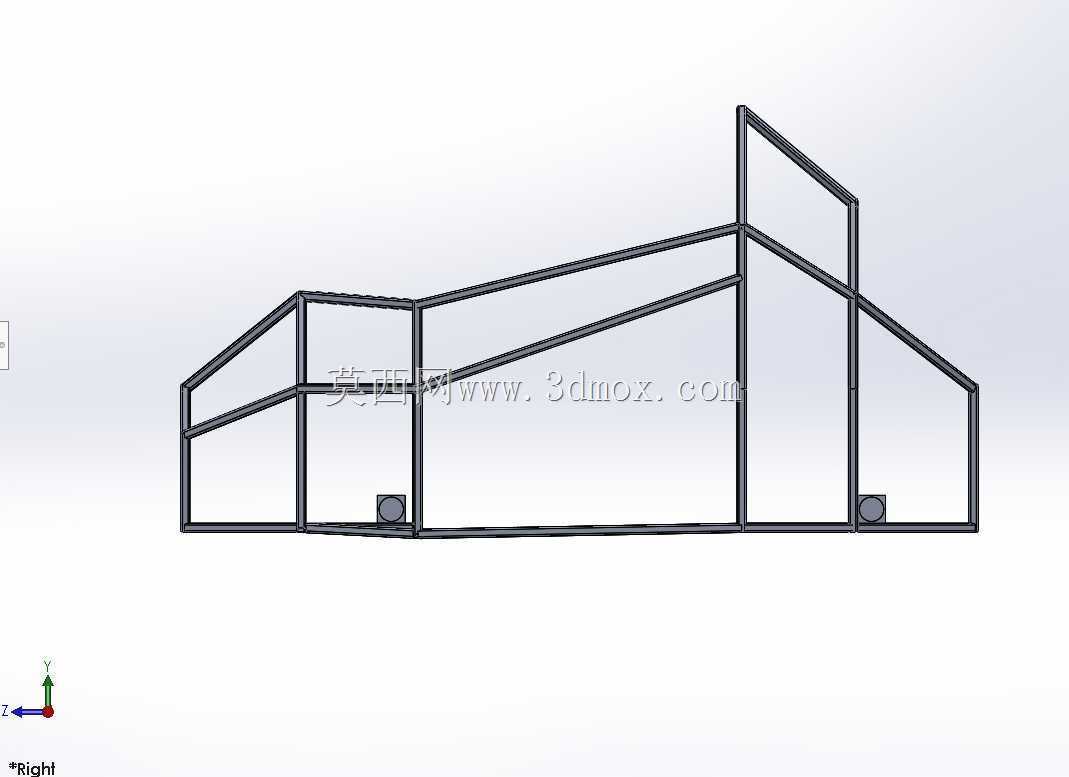

　　轮跳边界干涉的不合理方案，减少后续详细设计阶段的反复修改工作量。设计思路上，外覆盖件采用了大曲率的流线型封闭曲面，车头部分做了低风阻的收窄处理，顺着前轮轮拱的轮廓平滑过渡到乘员舱区域，车尾部分做了适度的溜背收型，整个外曲面没有突兀的折角与凸起，能在高速行驶时让气流顺着车身表面顺畅流过，减少尾部涡流的产生范围，这部分曲面的曲率参数完全可以直接导入流体仿真软件，做不同车速下的风阻系数、下压力数值测算，还能模拟侧风工况下的车身受力偏移情况，为后续的尾翼、扩散器等空气动力学套件加装提供基础的车体气动数据参考。车架部分采用了钢管桁架式的简化结构，没有还原每一根管材的壁厚与连接节点细节，但保留了主环、前环、侧边防撞结构、

　　悬架安装点的核心拓扑位置，能直接导入有限元分析软件，做不同工况下的车架刚度、强度校核，比如模拟高速过弯时的侧向载荷、制动时的纵向载荷、颠簸路面的垂向冲击载荷，快速判断当前的车架拓扑是否存在刚度不足的区域，为后续详细设计阶段的管材规格选型、节点加强位置确定提供参考依据。轮组部分还原了轮胎的外轮廓尺寸、轮辋的基本造型，以及轮组与车架、车身覆盖件的相对安装位置，能直接用于轮跳行程的干涉检查，验证悬架上下跳动到极限位置时，轮胎是否会与轮拱、车架结构发生运动干涉，同时也能为后续的悬架硬点设计、转向机构布置提供基础的位置参考，避免出现转向角度不足、悬架运动行程受限的问题。从安装边界与尺寸逻辑来看，整车的轴距、

　　轮距参数完全符合方程式赛事的规则限制，车身最大宽度、总高度都控制在赛事规则要求的范围内，外覆盖件与车架之间预留了足够的安装间隙，能容纳后续详细设计阶段加入的动力系统、冷却系统、线束、油箱等部件，不会出现后续加装部件时与现有结构发生空间冲突的问题；轮组与轮拱之间的间隙也预留了足够的轮胎跳动空间，匹配常规方程式赛车的悬架行程设计需求，不需要在后续设计中大幅调整车身覆盖件的轮廓。不同于面向生产制造的详细三维模型，这套方案的核心价值在于快速验证，所有结构特征都围绕仿真效率做了优化，没有冗余的细节特征拖慢仿真计算速度，同时核心的尺寸边界、结构拓扑、外形曲率都做到了精准还原，能让设计团队在概念阶段就拿到可靠的仿真数据，不用等到详细建模完成后再发现核心方案的缺陷，大幅缩短整车的研发迭代周期。在实际的赛事研发流程中，这类简化模型是连接概念草图与详细设计的关键环节，草图阶段的设计想法只能做定性的判断，而通过这类简化模型的仿真验证，就能把定性的想法转化为定量的数据支撑，比如不同车头曲率对应的风阻差异、不同车架拓扑对应的重量与刚度比值，都能通过这套模型快速得出结果，帮设计团队在多个概念方案中选出综合性能最优的方向，再进入后续的详细零部件设计、工程图输出、样车试制环节，有效降低前期方案选型的试错成本。
