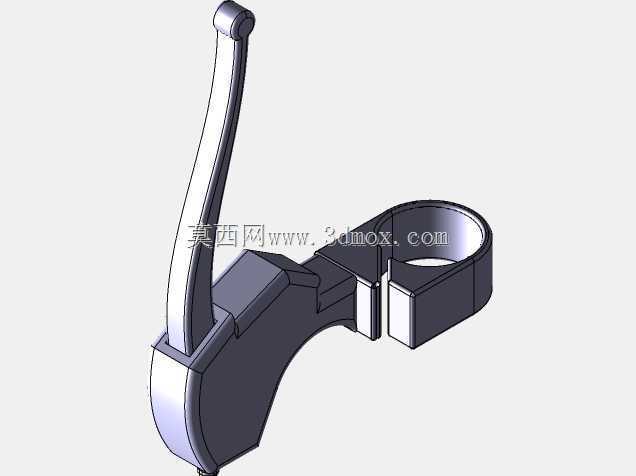

自行车夹环式刹车制动手柄结构设计

　　日常通勤、山地越野等不同骑行场景下，刹车手柄作为骑行者直接操控的制动交互部件，其结构合理性直接决定制动响应速度与骑行安全系数，这款夹环式安装的自行车制动杆，就是针对常规横把自行车设计的手动制动操控构件。从实际使用场景来看，不管是城市通勤车的日常代步、山地车的非铺装路面骑行，还是休闲折叠车的短途出行，这类制动杆都需要适配不同直径的车把管材，同时满足不同手型骑行者的操控习惯，在捏合时能顺畅传递制动力，不会出现卡滞、打滑或者力臂不合理导致的捏合费力问题。

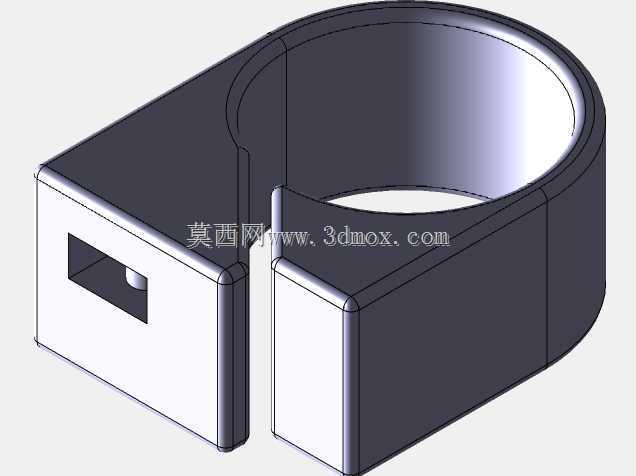

　　从功能特性上拆解，这款制动杆采用一体式杠杆传动结构，长条形操控臂的弧度完全贴合人手指自然弯曲的形态，捏合时的受力点均匀分布在指腹位置，长时间骑行操控也不会出现局部硌手的问题。杠杆支点的位置经过力臂匹配优化，只需要较小的捏合力就能输出足够的制动行程，不管是搭配线拉式刹车的夹器，还是油压碟刹的制动泵，都能预留足够的传动行程余量，避免出现捏到底还无法触发满额制动力的问题。夹环部分采用开口式抱箍结构，安装时不需要拆卸车把上的其他配件，直接卡入车把对应位置后锁紧紧固件即可完成固定，夹环内侧预留了防滑纹的安装位，锁紧后不会因为长期颠簸出现绕车把转动、移位的问题，保证操控位置始终符合骑行者的使用习惯。

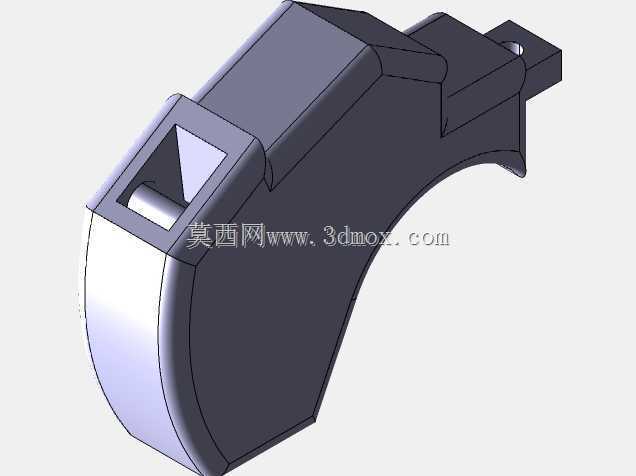

　　设计思路上，这款制动杆没有采用多余的装饰性结构，所有外形曲面都服务于功能需求：操控臂的曲面过渡处全部做了圆角处理，避免尖锐棱角在摔车或者紧急操控时划伤骑行者；主体连接部分的加强筋沿着受力方向布置，在捏合制动时，应力会顺着加强筋均匀分散到夹环安装位置，不会出现局部应力集中导致的构件断裂问题，哪怕是越野场景下的大力紧急制动，结构强度也能满足使用要求。安装边界方面，夹环的适配直径覆盖常规自行车22.2mm直径的标准横把尺寸，夹环开口的宽度预留了足够的锁紧调节余量，哪怕车把表面包裹了把带，也能顺利卡入并锁紧；制动杆整体安装后，向外的突出量控制在安全范围内，不会在骑行过程中剐蹭周边障碍物，操控臂的初始角度可以通过夹环的锁紧位置自由调整，适配不同骑行姿势下的手部放置角度，不管是喜欢直立坐姿的通勤骑行，还是俯身姿势的快速骑行，都能找到舒适的操控角度。

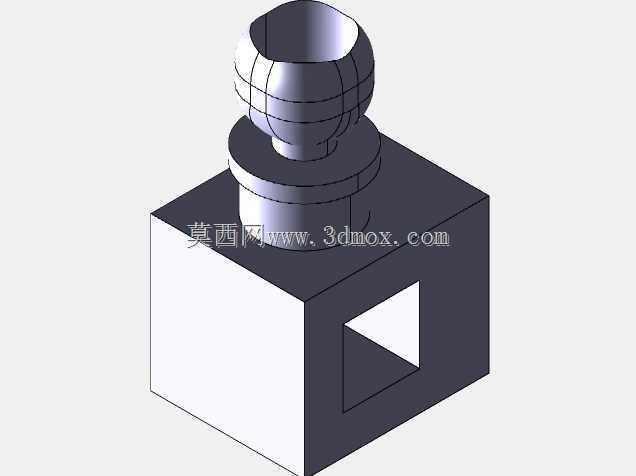

　　从实际装配的角度考量，这款制动杆的传动连接位置预留了标准的刹车线安装槽或者油压管路接口位，装配时不需要额外做结构修改，直接替换同规格的原厂制动杆即可完成适配，构件的所有壁厚都做了均匀化处理，不管是采用工程塑料注塑加工还是铝合金压铸成型，都能避免出现壁厚不均导致的成型缺陷，量产时的良品率能得到有效控制。另外，制动杆的操控臂末端做了加宽的限位结构，捏合到最大行程时会和主体结构形成软接触限位，避免过度捏合导致传动结构过载损坏，长期使用的结构耐久性更有保障。
