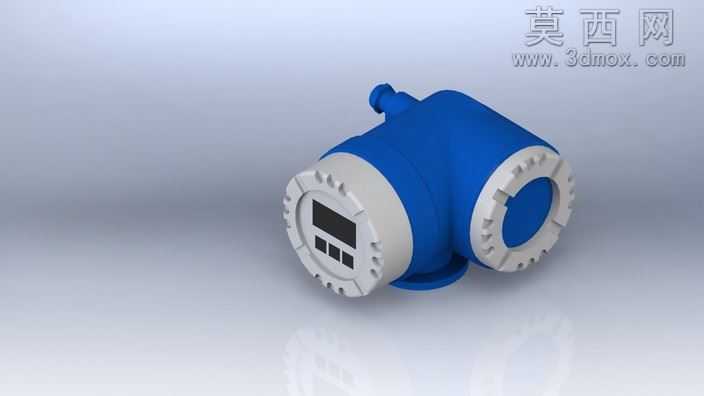

工业测量用promass80p流量计表头三维设计

本次三维设计围绕promass80p系列质量流量计的表头部件展开，建模阶段采用参数化特征构建思路，先以旋转特征完成表头双腔体的基础壳体轮廓，精准还原产品双端带齿状压圈的圆形端盖结构，其中一端预留数显屏幕与操作按键的安装位，通过拉伸切除特征完成屏幕凹槽、按键开孔的细节刻画，保证安装位的尺寸公差匹配实际工业装配需求。建模过程中对壳体侧面的线缆接头凸台采用扫描加放样的组合特征制作，还原接头的外螺纹结构与过渡圆角，避免模型出现尖锐棱角，符合工业产品的注塑成型工艺特性。材质渲染阶段，为壳体主体部分赋予哑光蓝色工程塑料材质，调整材质的粗糙度参数至0.6，还原工业仪表外壳的磨砂防眩光质感；端盖的齿状压圈部分赋予浅灰色硬质塑料材质，添加细微的颗粒纹理模拟实际产品的防滑触感；数显屏幕区域赋予深色半透明玻璃材质，添加轻微的反射效果模拟屏幕的防护面板质感；按键区域采用深黑色哑光塑料材质，与端盖形成清晰的视觉层次区分。结构设计上，双腔体的衔接部分做了加厚处理，还原实际产品的防爆结构设计特性，端盖的齿状结构均匀排布，每一个齿的倒角、弧度都严格参照实物比例制作，保证模型的结构还原度。设计过程中优先保证部件的装配合理性，所有开孔、凸台的位置都对应内部电路板、传感模块的安装空间，避免出现结构干涉问题，整体模型布线规整，没有冗余的几何特征，既可以用于产品展示渲染，也可以用于后续的装配模拟、工艺验证环节。渲染阶段采用柔和的影棚布光，主光源从侧上方45度照射，突出壳体的曲面弧度与端盖的齿状细节，辅光源补亮暗部区域，避免阴影过重丢失结构细节，背景采用浅灰色渐变背景，突出仪表主体的结构特征，让观看者可以清晰识别产品的外观形态与结构特点。
