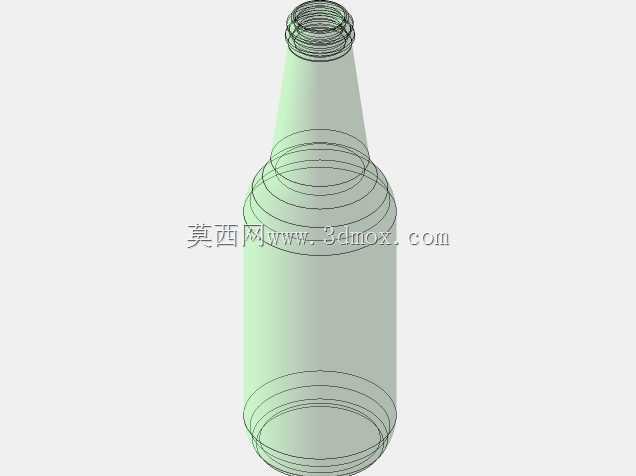

绿色玻璃啤酒瓶结构设计三维数模

　　在快消品包装生产线的整线设计环节，啤酒瓶作为承载饮品的核心接触类容器，其三维数模的精度直接决定了洗瓶、灌装、压盖、贴标、检测等多工位设备的适配性，不少刚接触包装线设计的工程师容易忽略瓶身细节公差带来的连锁影响，比如瓶口螺纹的同轴度偏差会导致压盖密封性不良，瓶身直径的累计误差会造成贴标工位的标签偏移，甚至在输送线的分瓶螺杆处出现卡瓶、倒瓶问题，直接拉低整线运行效率。这款绿色玻璃啤酒瓶的数模构建，完全参照量产玻璃容器的实际成型工艺做结构还原，没有做过度的外观简化，瓶身整体采用等壁厚的回转体基础结构，在手握区域做了微幅的直径收窄处理，既符合人手握持的施力习惯，也能在装箱环节减少瓶身之间的硬接触磕碰，降低玻璃制品的运输破损率。

　　从结构设计逻辑来看，瓶口部分严格遵循冠形盖的配合尺寸做建模，瓶口的密封端面做了0.3mm的平面度公差预留，螺纹的牙型角度、导程都和实际量产的压盖模具参数匹配，避免后续做灌装头、压盖头适配时出现配合干涉；瓶颈位置的过渡圆弧做了多段曲率拟合，没有采用生硬的直角过渡，一方面是适配玻璃吹制工艺的料流走向，减少吹制成型时的壁厚不均、冷爆等缺陷，另一方面也能在洗瓶机的进出瓶拨轮位置，减少瓶身的受力集中点，降低高速输送下的破瓶风险。瓶肩位置的倾斜角度经过反复调整，既保证灌装后饮品的预留膨胀空间符合食品包装的安全规范，也能在倒酒时控制液体的流出速度，避免流速过快产生大量泡沫影响饮用体验；瓶底部分做了内凹的防滑底结构，

　　周边的支撑环做了等高度的平面处理，保证瓶子站立在平面上的稳定性，不会出现晃荡、倾斜的问题，同时底槽的深度也适配输送线的链板定位凸点，在高速输送过程中不会出现移位、跑偏的情况。在实际的生产线适配场景中，这个数模可以直接导入输送系统的仿真软件，验证分瓶螺杆的螺距、导程是否和瓶身直径匹配，计算不同线速度下的瓶间距是否满足灌装、检测工位的节拍要求；也可以用于贴标机的标站调整，根据瓶身的曲面曲率调整贴标辊的压合行程，保证标签贴合后无褶皱、无气泡；在装箱机的抓头设计环节，也能参照瓶身的外径尺寸、瓶口的承重参数，设计适配的柔性抓头，避免抓持力过大造成瓶身碎裂。不少工程师在做包装容器建模时，容易把玻璃材质的壁厚做均匀化处理，

　　忽略吹制工艺带来的壁厚差，这款数模在瓶肩、瓶底等应力集中区域，做了壁厚的渐变处理，完全贴合实际玻璃制品的壁厚分布规律，在做堆码强度仿真、跌落测试仿真时，得到的应力数据更贴近实际量产产品的表现，不会出现仿真结果和实际测试偏差过大的问题。另外瓶身的绿色玻璃材质参数也做了对应设置，在做视觉检测工位的光源仿真时，可以模拟不同光照角度下瓶身的透光、反光表现，帮助视觉工程师调整相机参数、光源角度，提升液位检测、杂质检测、外观缺陷检测的识别准确率，减少误检、漏检的情况。从安装边界和适配尺寸来看，瓶身的最大外径、总高度、瓶口内径等关键尺寸，都和目前主流啤酒灌装线的通用工装参数兼容，不需要对现有生产线的工装做大规模改造，就能直接适配生产，对于新线设计来说，也能减少非标工装的设计工作量，缩短整线的设计周期。在仓储物流环节的仿真中，这个数模也能用于托盘堆码的排布计算，根据瓶身的外径、高度尺寸，优化纸箱的内部格档尺寸、托盘的堆码层数，提升仓储空间的利用率，同时也能模拟运输过程中的振动工况，验证瓶身之间的缓冲间隙是否足够，降低运输过程中的破损率。
