多扇组合式平开结构门窗三维设计

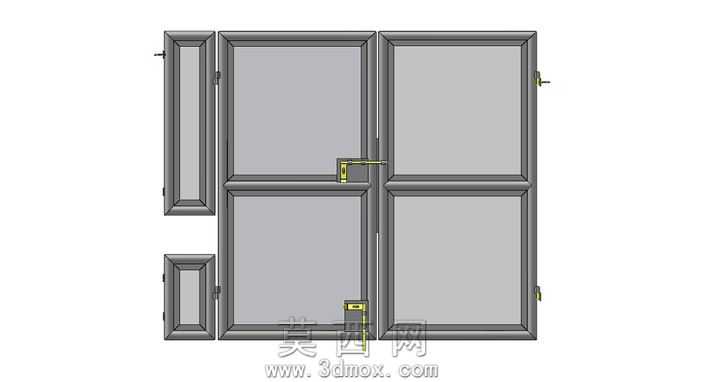

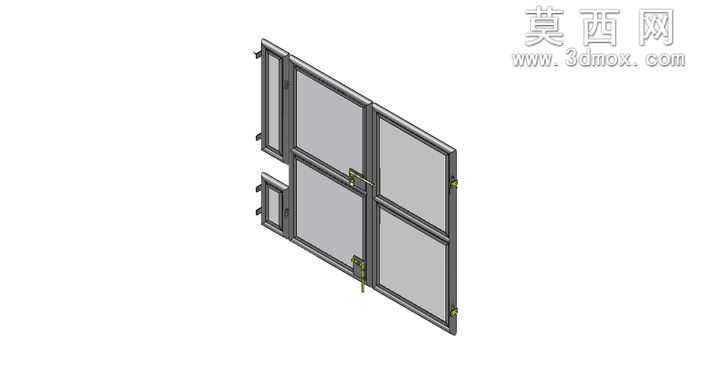

本作品为多扇组合式平开结构门窗的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1真实比例还原民用建筑常用的组合门窗形态，建模初始阶段先梳理门窗的功能分区逻辑，将整体结构拆分为固定采光扇区、可开启活动扇区、侧边窄幅通风小扇三个独立模块，分别完成各模块的轮廓草绘后再进行整体装配约束，确保各扇体的开合运动路径无干涉、无错位。材质渲染阶段针对不同构件做了差异化材质参数调整，窗框部分采用哑光深灰色金属材质，模拟断桥铝型材的表面磨砂质感，调整材质的粗糙度、反射率参数还原真实金属的漫反射效果，避免出现过度反光的失真问题；玻璃部分采用半透明带轻微反射的材质，设置合适的透光率与折射参数，模拟普通钢化玻璃的视觉效果，同时在玻璃边缘添加细微的倒角结构，还原真实玻璃的磨边处理工艺；五金配件部分，包括执手、合页、锁点等构件，采用亮面金属材质，调整高光参数凸显五金件的金属光泽，与窗框的哑光质感形成明确区分。结构设计上，可开启扇区均配置了独立的执手锁具与侧边合页结构，执手的旋转角度与锁点的伸缩行程做了关联运动约束，能够真实模拟门窗解锁、开启、锁闭的完整动作逻辑；各扇体的拼接位置预留了密封胶条的安装槽位，槽位的宽度、深度均参照民用门窗的通用密封标准设置，保证结构设计符合实际生产安装的尺寸要求；侧边的窄幅小扇同样配置了独立的锁具与合页，可单独开启实现小流量通风的功能，与主扇区的大开启角度形成功能互补。整体建模过程严格遵循门窗生产的工艺逻辑，所有构件的壁厚、拼接间隙、五金安装位尺寸均参考行业通用规范设置，没有出现违背实际生产逻辑的夸张结构，模型的各部件均为独立可编辑的参数化特征，可根据实际使用需求调整各扇区的尺寸比例、型材壁厚、五金件型号，能够直接用于门窗方案展示、结构验证、生产下料参考等场景，渲染阶段采用柔和的均匀漫反射光源，避免强烈阴影遮挡结构细节，能够清晰展现各部分的拼接关系与五金件的安装位置，完整呈现组合门窗的结构特点与功能设计。
