HP MJF 4200工业级尼龙3D打印站整机结构

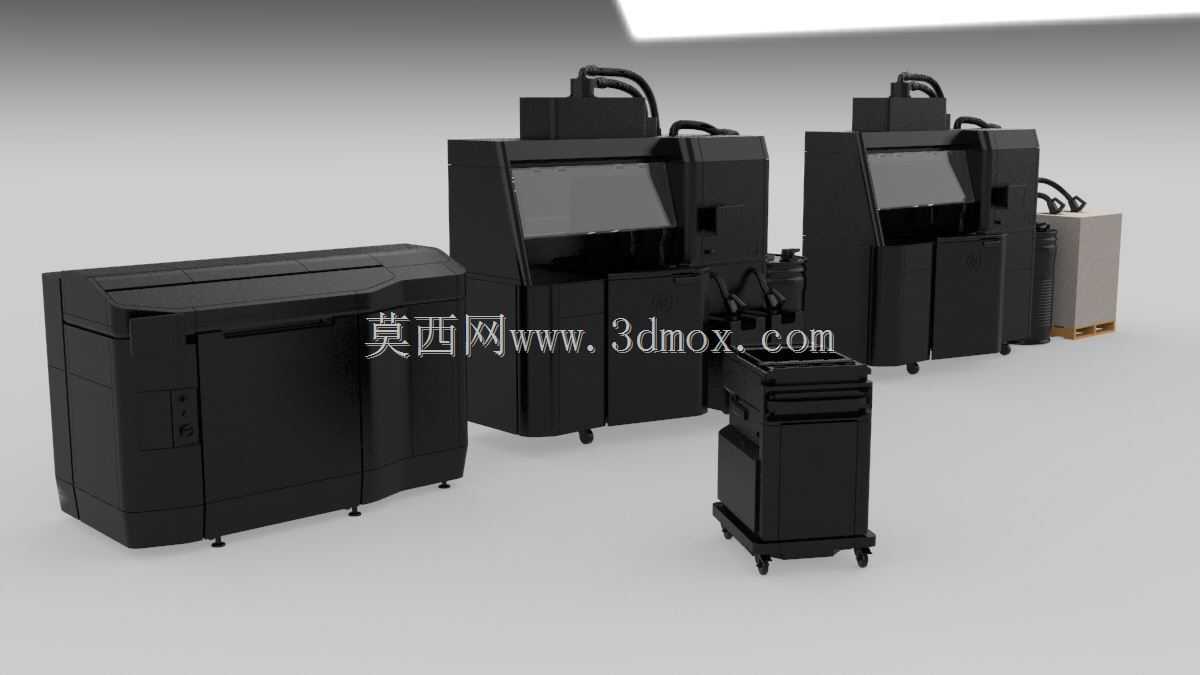

　　这套模型还原的是工业级多射流熔融工艺打印站的完整产线布局，包含核心成型主机、配套后处理设备、供料与清粉单元三类核心模块，可直接用于增材制造车间的布局规划、设备进场动线模拟、产线工位排布的三维校验工作。从实际应用场景来看，这类打印站主要服务于中小批量工业零部件的快速生产，覆盖汽车试制件、工装夹具、医疗定制辅具、消费电子结构件的生产场景，区别于桌面级FDM设备，其成型仓可容纳大尺寸批量排布的工件，单批次可完成数十件中小型尼龙部件的一体成型，无需频繁更换耗材与调整参数。

　　从设备功能特性来看，核心成型主机采用顶部供粉、底部铺粉的结构逻辑，成型仓与供粉仓相邻布置，铺粉辊横向移动完成每层粉层铺设，顶部的熔融喷射模块按照截面轮廓完成加热熔融，设备正面设置带观察窗的密封仓门，既可以观察成型过程中的状态，也能隔绝成型过程中的粉体外溢，设备底部设置可调支撑脚，可适配车间地面的水平度偏差，避免铺粉过程中出现层厚不均的问题。配套的后处理单元包含清粉站与回收桶，清粉站采用封闭舱体设计，内置高压气嘴与粉尘回收接口，可将成型件表面附着的未熔融粉末完全清理，同时将回收的粉末筛分后送回供料单元重复利用，降低耗材损耗，旁边的废料桶用于收集无法重复利用的老化粉末，避免污染新粉。

　　从设计思路来看，整套设备的布局遵循打印-清粉-回收的作业动线，主机之间预留足够的操作空间，方便操作人员打开仓门取件、更换耗材，设备后侧预留管线排布空间，用于布置供电、压缩空气、粉尘回收的管路，避免管线横穿作业通道造成安全隐患。设备的外壳采用钣金拼接结构，所有检修门都设置在设备正面与侧面，日常维护时无需挪动设备即可完成滤芯更换、喷头校准、粉路清理等操作，底部的脚轮与支撑脚组合设计，既方便设备进场时的短距离移位，也能在就位后调平锁死，保证设备运行稳定性。

　　从安装边界尺寸来看，单台成型主机的占地宽度约1.8米，深度约1.2米，高度约1.9米，清粉站占地宽度约0.8米，深度约1米，高度约1.4米，整套打印站按照两主一辅的布局排布时，整体占地宽度约4.5米，深度约2.5米，设备顶部需要预留至少0.5米的散热空间，后侧预留0.6米的管线维护空间，正面预留1.2米的操作空间，满足操作人员取件、推车转运工件的通行需求。建模过程中还原了设备外部的所有操作界面、接口位置、观察窗、散热格栅的细节，没有对内部核心的喷射模块、加热模块做过度简化，可用于车间三维可视化展示、新员工操作培训的场景演示，也可作为增材制造实验室建设方案中的设备布局参考，帮助规划人员提前校验空间利用率，避免进场后出现空间不足、动线冲突的问题。设备的边角都做了圆弧过渡处理，符合工业设备的安全设计规范，避免操作人员磕碰受伤，所有外部门板的把手都采用内嵌式设计，不会突出于设备表面，减少转运过程中的勾挂风险。
