多规格硬质铜管参数化三维设计模型

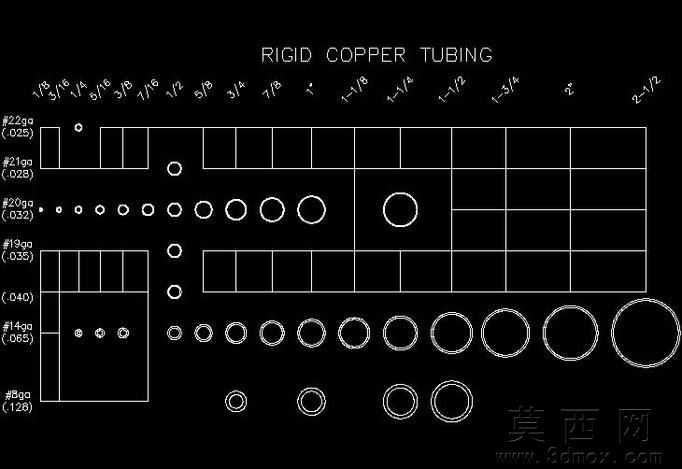

本模型为覆盖全常用规格的硬质铜管参数化三维设计成果，建模过程严格遵循工业管道通用标准规范，针对公称通径从1/8英寸至2-1/2英寸的全系列管径，以及对应不同壁厚等级的铜管产品进行了精准的三维结构还原。建模初期首先梳理了不同规格铜管的外径、壁厚、公差范围等核心参数，采用参数化驱动的建模逻辑，将管径、壁厚等关键尺寸设置为可调整变量，便于后续根据实际工程需求快速调整生成对应规格的铜管模型。模型结构上完整还原了硬质铜管的空心圆柱主体结构，针对不同壁厚规格的管壁厚度进行了精准的尺寸匹配，每一个规格的铜管截面轮廓都严格对应标准参数，确保内外径尺寸、壁厚偏差完全符合工业使用的精度要求。材质渲染阶段，针对紫铜材质的金属特性进行了材质参数调试，还原了硬质铜管表面略带哑光的红铜金属质感，调整了金属度、粗糙度、反射率等渲染参数，使得模型在渲染状态下能够真实呈现工业铜管的实物外观，同时保留了线框展示模式下的尺寸标注逻辑，清晰呈现不同规格铜管的尺寸对应关系。设计过程中充分考虑了管路系统设计的实际使用需求，将全系列规格的铜管模型整合在同一设计文件中，按照管径从小到大、壁厚从薄到厚的逻辑进行规整排布，每个规格的铜管都对应清晰的尺寸标识，方便设计人员在进行液压管路、制冷管路、给排水管路等系统设计时，直接调用对应规格的铜管模型进行装配，无需重复进行基础管件的建模工作，大幅提升管路系统的三维设计效率。模型的几何结构经过拓扑优化，去除了冗余的几何面与线，保证模型在装配环境下运行流畅，不会出现卡顿、破面等问题，同时保留了关键的尺寸基准面与装配参考点，能够直接与管接头、法兰、阀门等其他管路配件进行配合装配，满足工业三维设计中管路系统搭建的全流程使用需求。
