汽油机承载式框架底盘结构设计

　　该框架结构主要面向小型通用汽油机的承载安装需求，常见于园林机械、小型工程设备、移动式动力站以及轻型作业机具的动力单元布置。其核心作用是为汽油机本体、燃油箱、控制元件及附属连接件提供统一的安装基准，同时承受设备运行过程中产生的振动、冲击载荷与搬运外力。

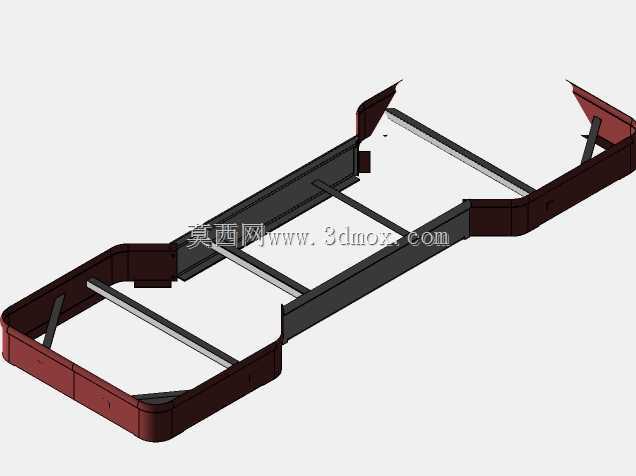

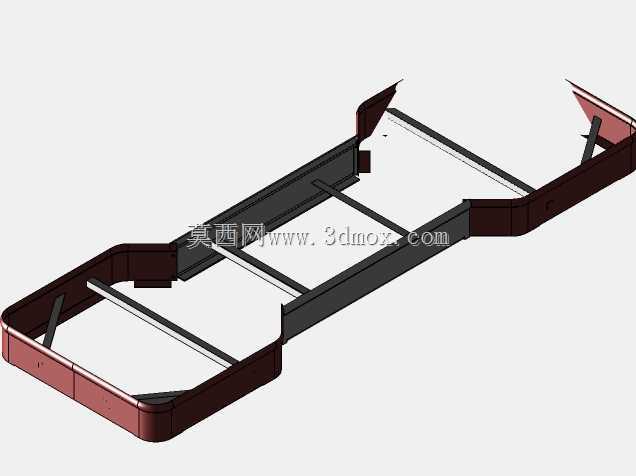

　　从结构形式看，整体采用长条形开放式框架布局，两侧为弯折成型的围边，中部通过多根横向梁进行跨接，形成若干独立的安装区间。这种布置并非单纯追求外观规整，而是在有限宽度内划分出动力安装区、避让区与附属件固定位。两端翘起的弯折边既可以提升框架整体的抗扭刚度，也能在设备推入机架或发生轻微碰撞时形成导向与防护，减少汽油机外壳、油管及线束直接受剐蹭的风险。

　　设计思路上，框架优先保证安装边界清晰。中部贯通区域需要匹配汽油机底部的安装孔距与支撑面，横向梁的位置避开油底壳、放油螺塞以及减震器安装点，避免后期维护时出现工具无法伸入的问题。两侧立边并非等高布置，局部收边与缺口对应发动机操纵件、排气侧或进风通道，既减少材料占用，也为热量散逸留出空间。对于振动较大的小型汽油机，框架刚度不能无限制提高，而要在刚性与减震安装之间取得平衡：梁体提供稳定支撑，安装面则预留减震垫压缩空间，使整机振动不会直接传递到外部覆盖件。

　　从实际装配角度看，该类框架的外形尺寸需要同时满足三个边界条件：一是汽油机本体的底部投影与固定孔位，二是外部罩壳或整车安装空间的通过宽度，三是维修时手部及工具的操作余量。长向尺寸决定动力单元在设备上的布置位置，宽度方向则受限于机架护板和行走轮间距。框架端部的弯折高度需要控制在不影响拉盘启动、油门操纵和油箱加注的范围内，过低会削弱边缘防护，过高则可能干涉发动机上部零件。

　　在细节处理上，梁与围板的连接处形成连续受力路径，适合采用钣金折弯后焊接或螺栓拼接的工艺实现。横向构件不仅承担连接作用，还可作为线束固定、管路夹持或护板安装的基础面。框架底部保持开放，有利于散热、泥沙脱落以及油污清理；四周折边则提高了薄板构件的截面惯性矩，使较薄板材也能获得足够的承载能力。

　　用于结构建模时，应重点核对发动机安装孔、减震垫厚度、螺栓头容纳间隙以及框架与旋转件、高温件之间的安全距离。对于需要进行轻量化改进的场景，可在非主受力区开设减重孔，但开孔后必须复核扭转刚度，避免发动机运行时框架产生共振。整体而言，这类底盘框架看似简单，实则直接关系到动力单元的装配效率、振动控制、维护便利性与长期使用可靠性。
