商场抓娃娃用大型爪机结构三维设计

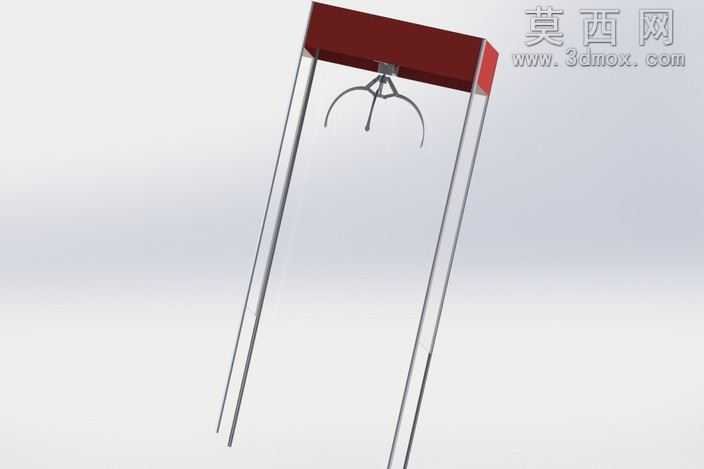

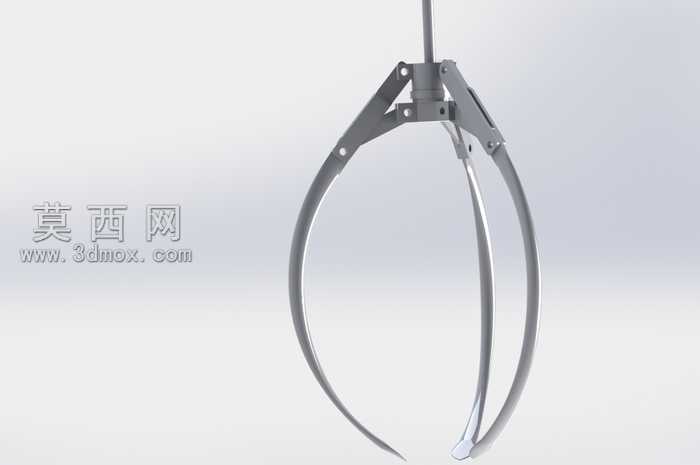

本作品为面向商场游艺场景设计的大型爪机三维模型，整体采用SolidWorks完成全参数化建模，建模过程遵循自顶向下的设计逻辑，先完成整体机架的空间定位与尺寸约束，再逐步拆分细化各功能模块，确保各部件装配关系精准无干涉。模型整体采用立式框架结构，顶部为驱动与控制模块的安装腔体，腔体外壳采用哑光暗红色塑料材质，渲染时调整了材质的粗糙度与反射参数，还原商用游艺设备外壳的磨砂质感，避免过度反光带来的廉价感。两侧支撑结构采用细长金属立柱，建模时通过薄壁拉伸特征生成空心杆件，既还原真实设备的轻量化设计，也保证了结构的视觉通透感，材质选用拉丝不锈钢，调整了金属纹理的走向与凹凸强度，模拟真实金属立柱的表面拉丝纹理与轻微使用磨损效果。核心抓取爪机构位于顶部腔体下方，采用三爪式铰接结构，建模时对每个爪臂的铰接转轴、联动拉杆都做了单独的零件建模与装配约束，可直观展示爪部开合的运动逻辑，爪部材质选用亮面镀铬金属，渲染时提高了材质的反射强度与高光清晰度，还原金属抓爪的光亮质感，与框架的哑光材质形成鲜明视觉对比。设计过程中针对大型爪机的使用场景做了结构适配，加大了爪臂的开合行程与整体框架的内部空间，可适配大尺寸奖品的抓取需求，同时简化了非核心的装饰结构，重点突出爪机的核心机械结构与运动逻辑，既可以作为游艺设备设计的参考案例，也可用于机械原理教学中连杆铰接机构的演示素材。渲染阶段采用了柔和的影棚布光，主光源从模型斜上方45度照射，搭配两侧补光消除结构死角的阴影，让框架内部的爪部结构清晰可见，背景选用浅灰色渐变背景，突出模型本身的结构轮廓与材质表现，整体效果简洁明了，能够清晰展示爪机的整体布局与核心结构特点。
