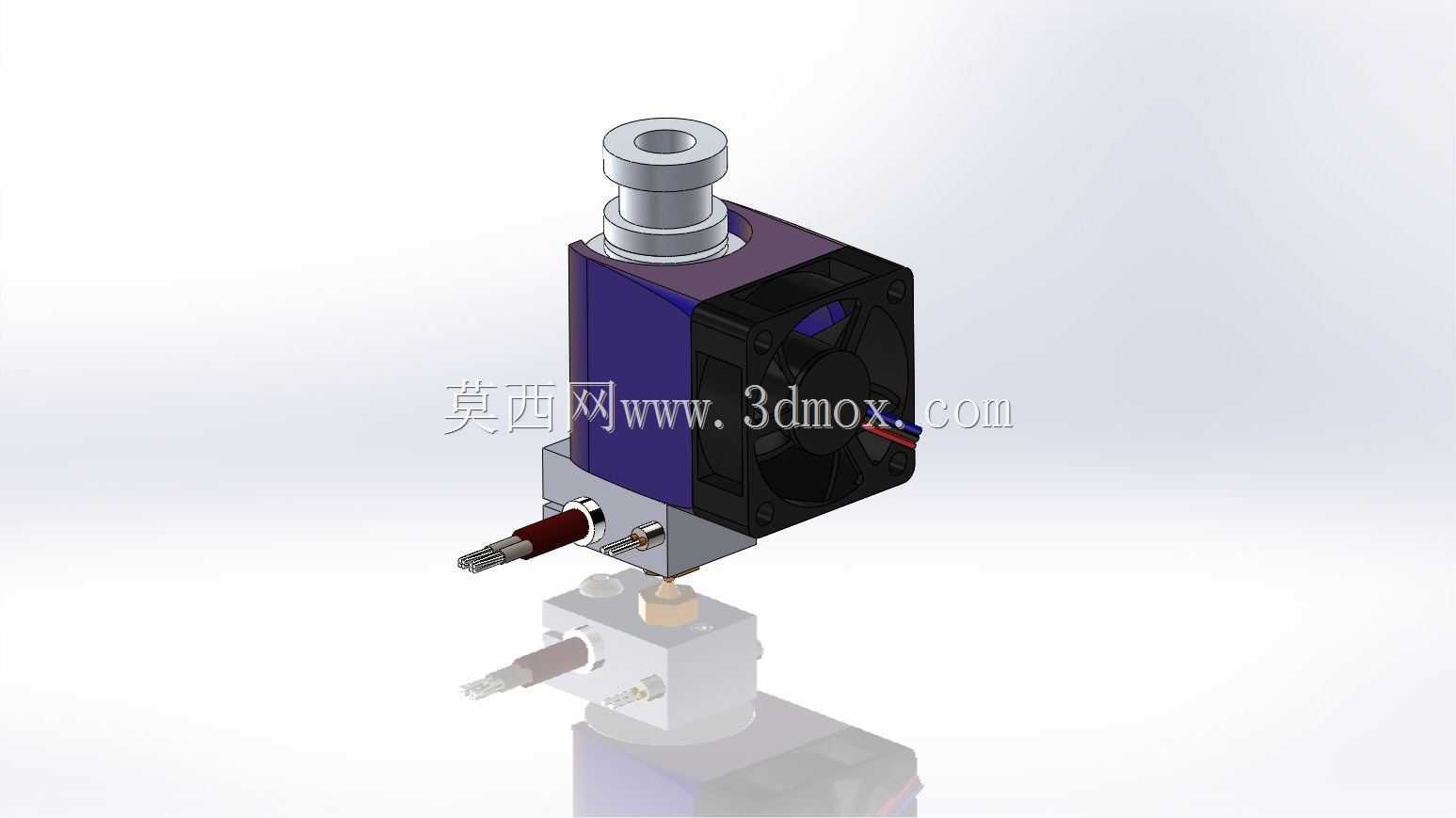

E3DV6挤出热端带散热风扇结构设计

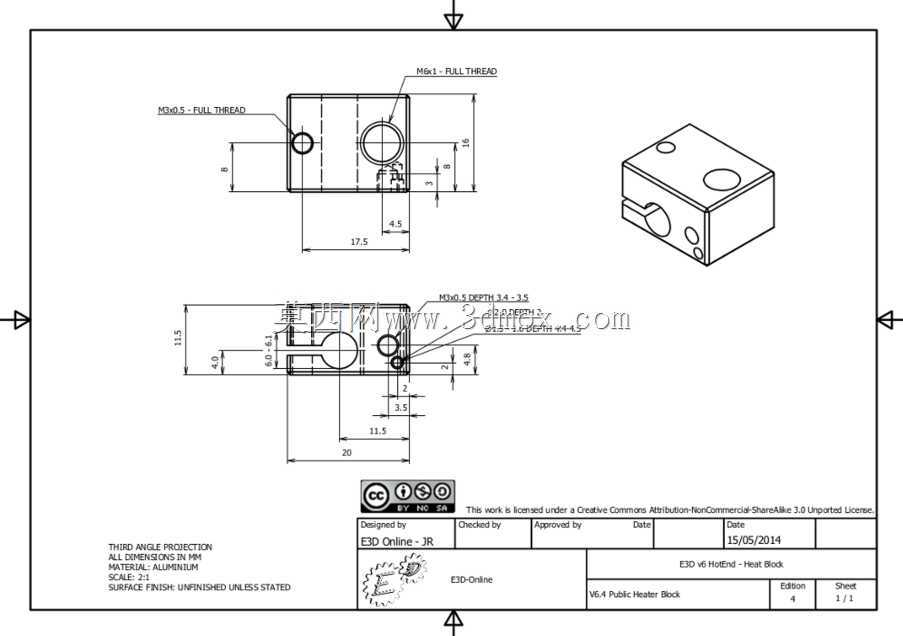

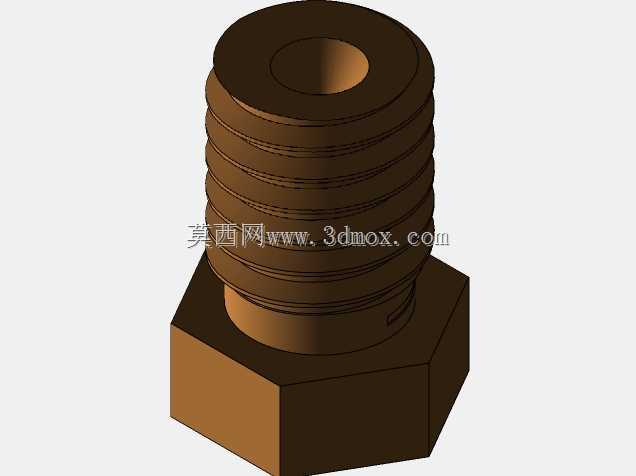

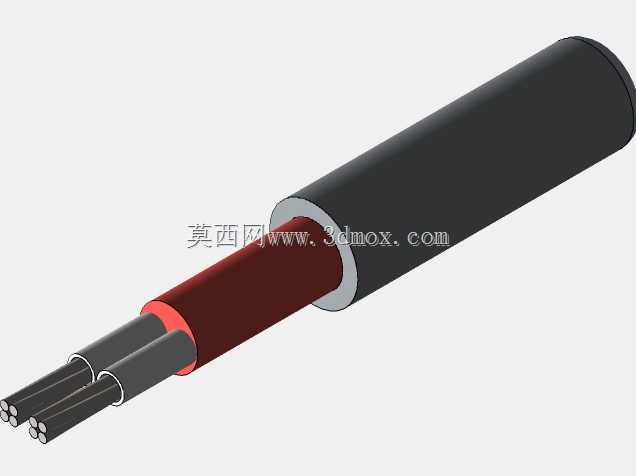

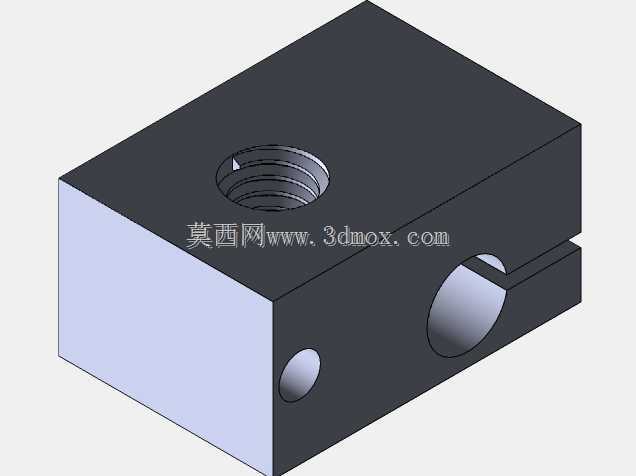

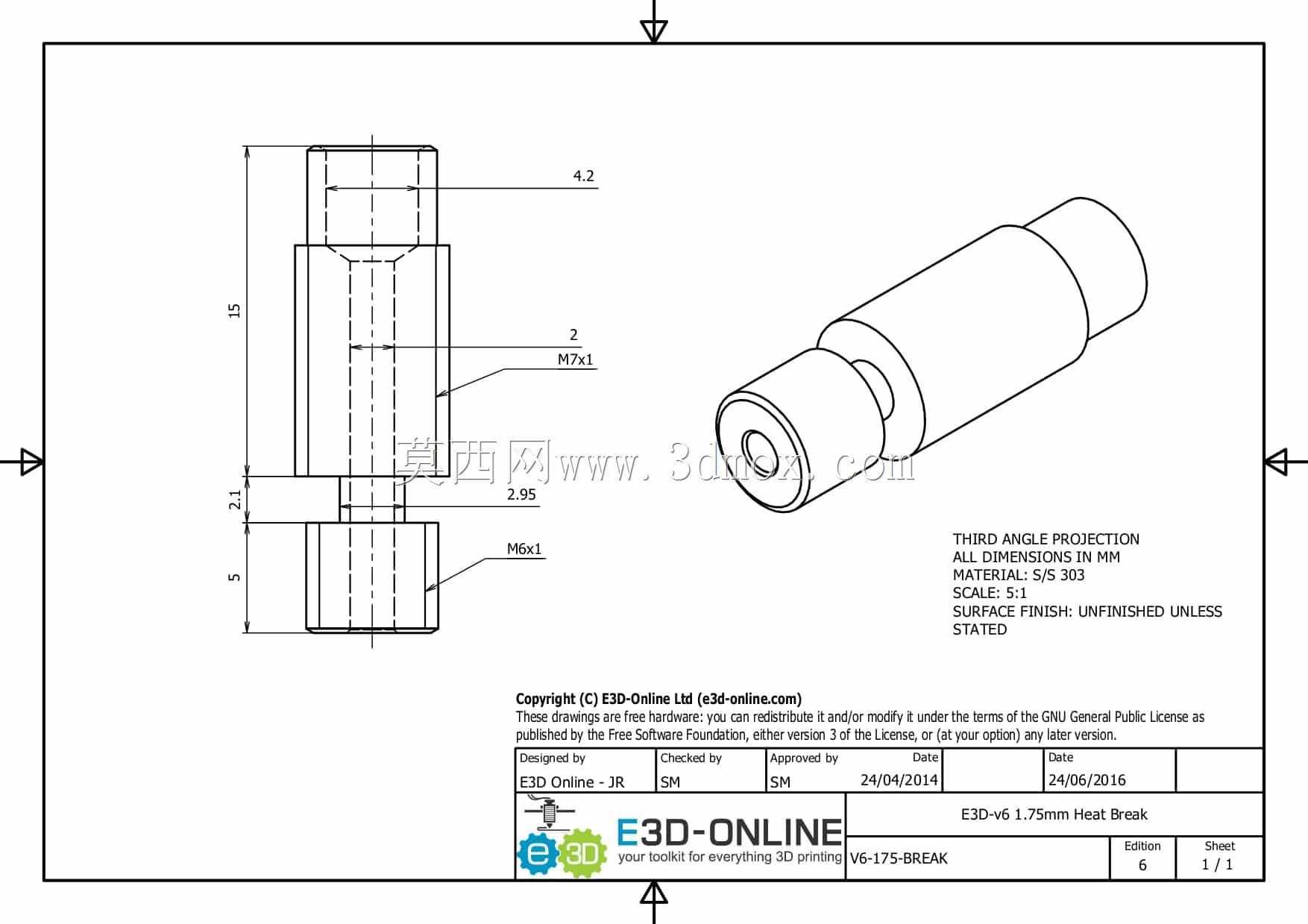

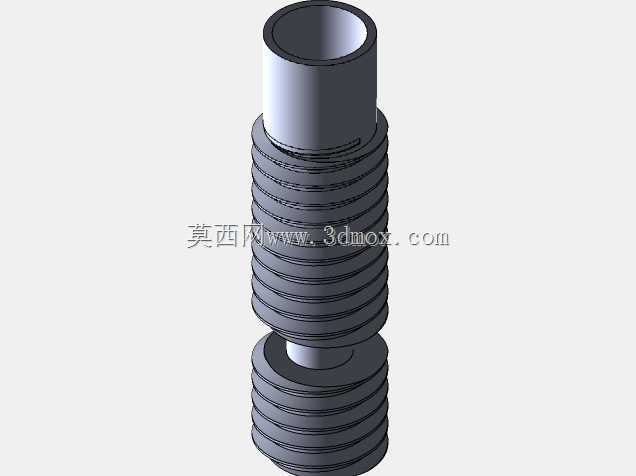

　　该结构围绕FDM熔融沉积成型设备的挤出末端展开，核心任务是把连续送入的丝材稳定加热至熔融状态，并在喷嘴出口形成可控、连续的成型料流。热端上部采用金属圆柱接头作为进料与安装接口，可直接对接远端送料机构或近程挤出支架，接口外圆与端面预留了装配定位面，便于在X轴滑台上固定并保证进料路径同轴。喉管区域承担隔热与导料双重作用，既要把丝材顺畅引导至加热腔，又要减少热量向上传递，避免丝材在冷端提前软化造成堵料。下部加热块为紧凑方块结构，内部集成加热棒与测温元件安装孔，孔位与喷嘴螺纹孔保持合理间距，使温度采集点尽量靠近熔融腔，提升温控响应速度。喷嘴采用外螺纹旋入方式，端部形成小直径出料口，外周留出扳手夹持面，方便维护更换。

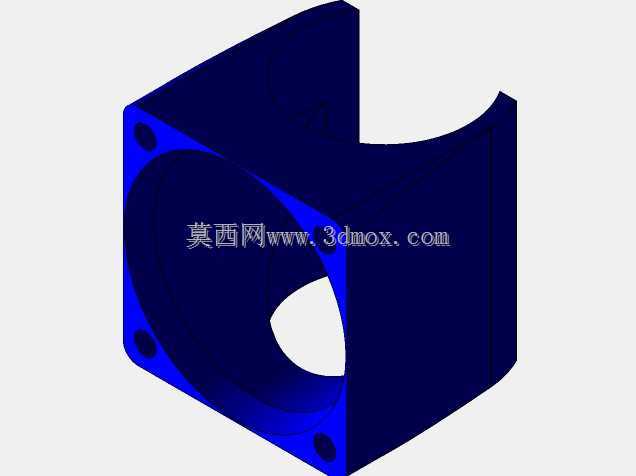

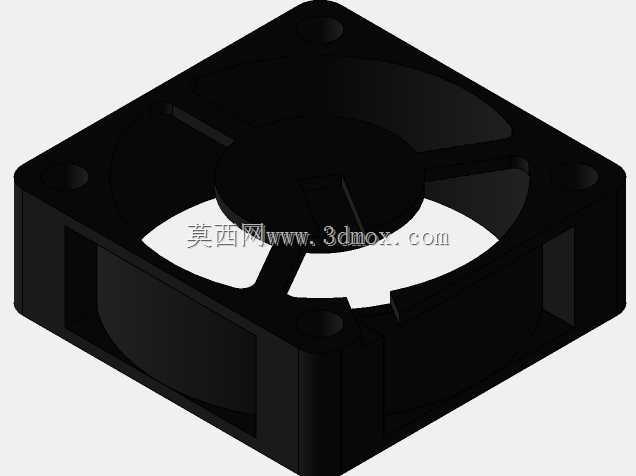

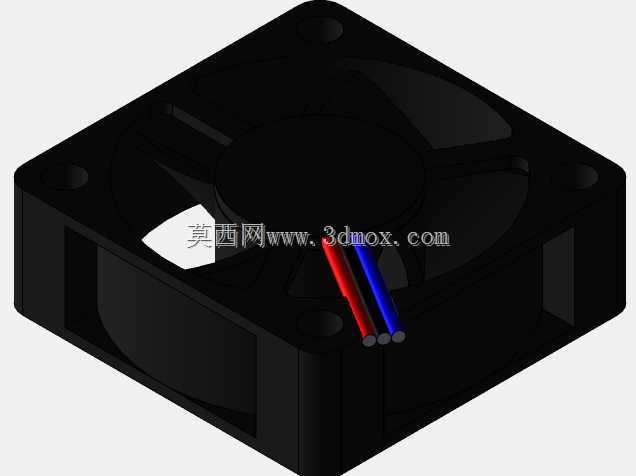

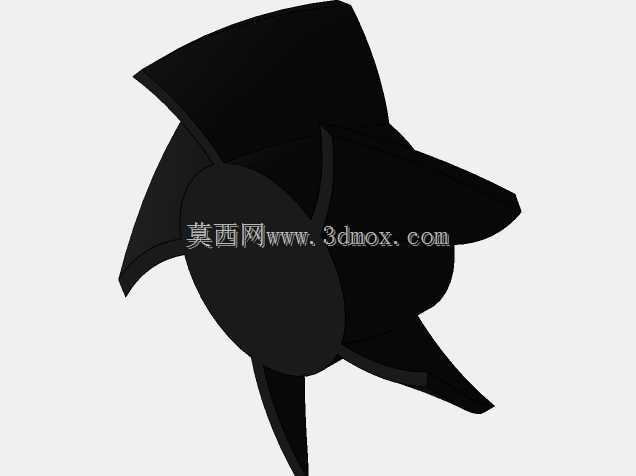

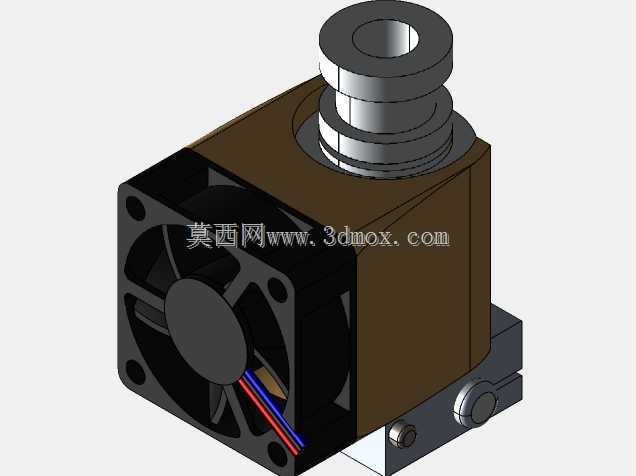

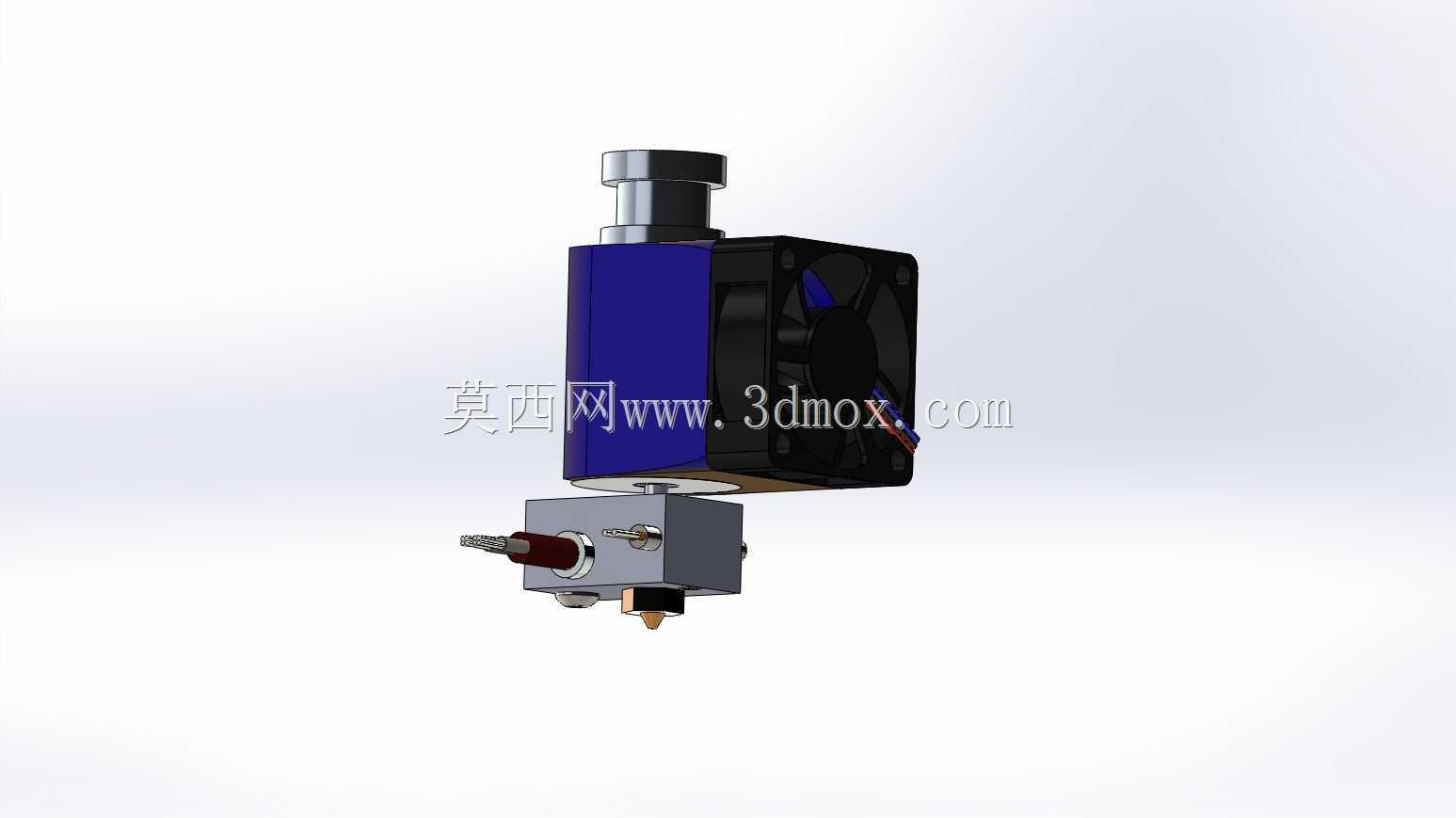

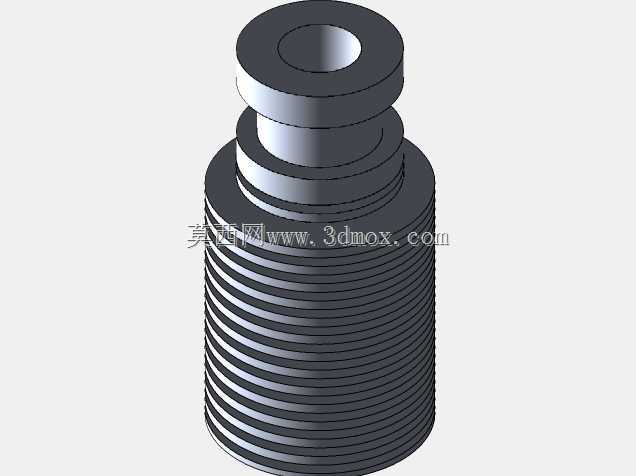

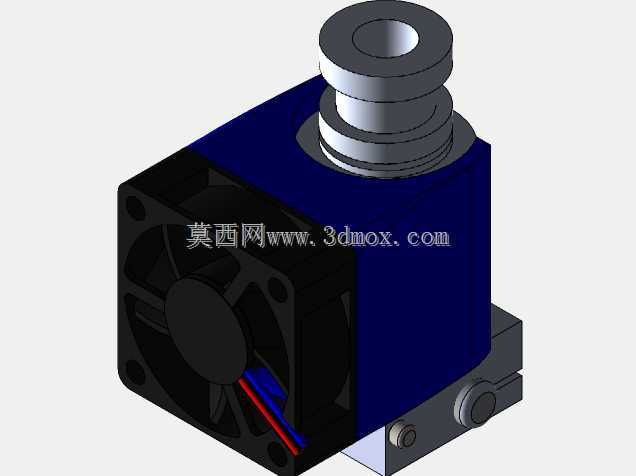

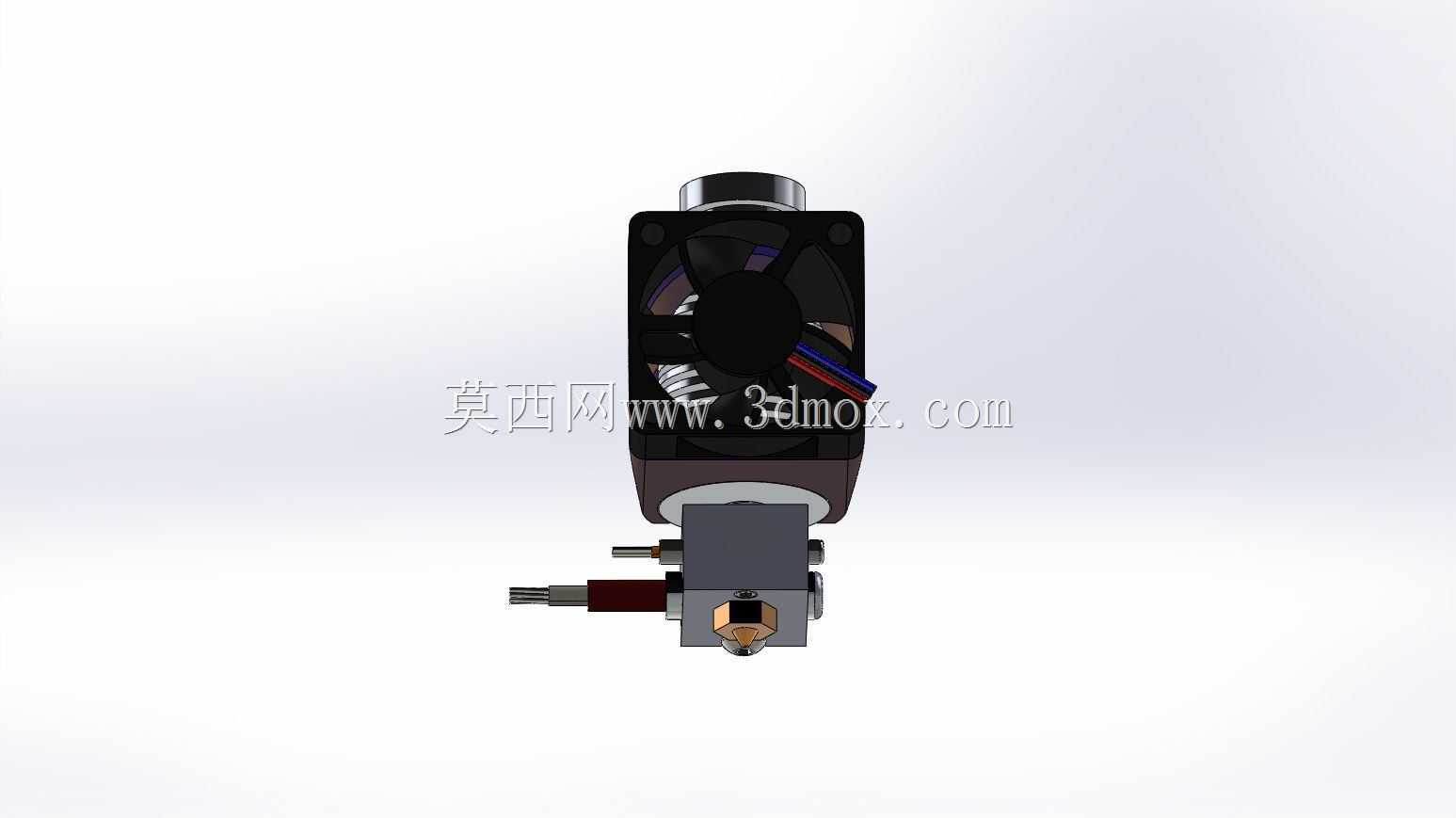

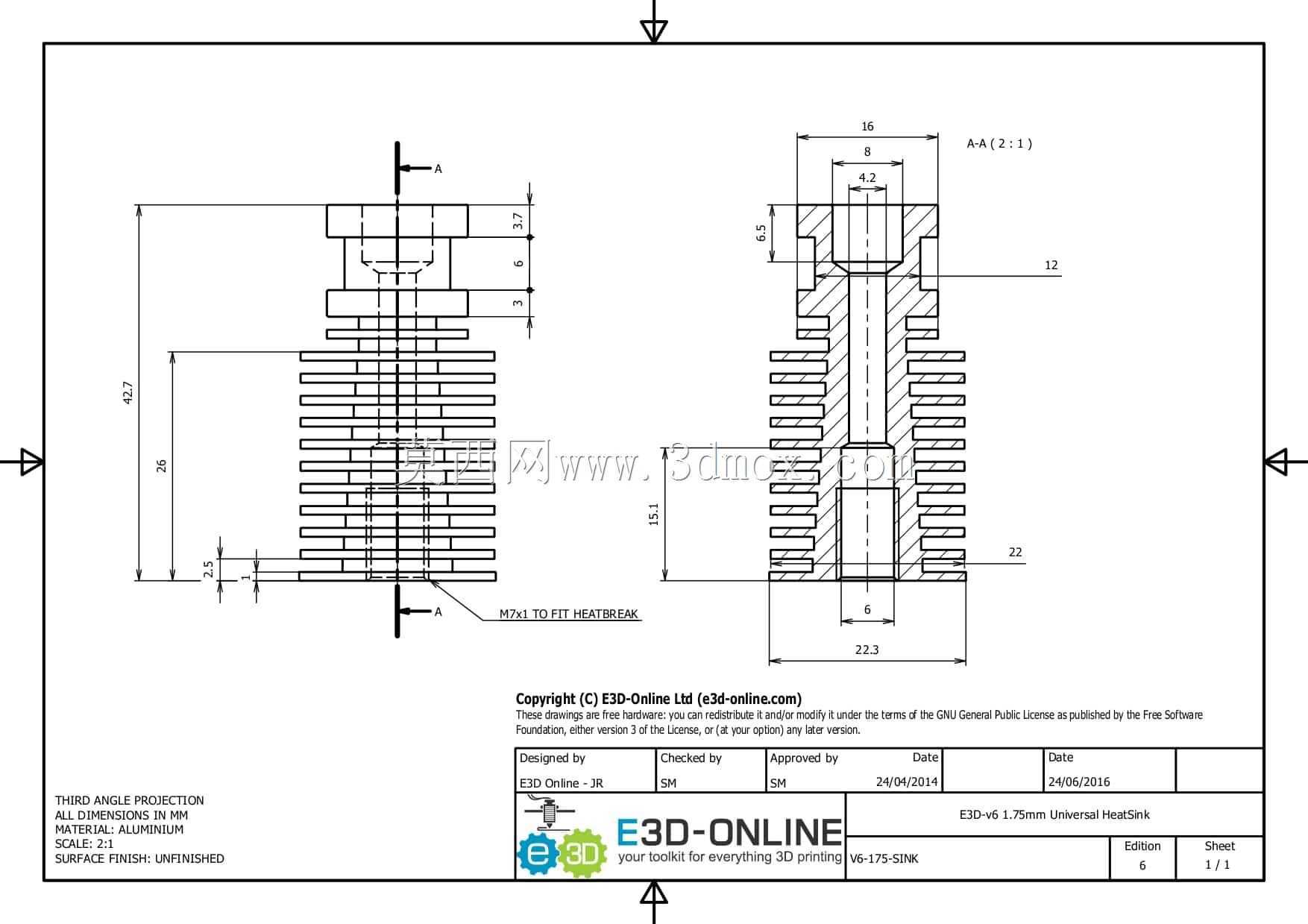

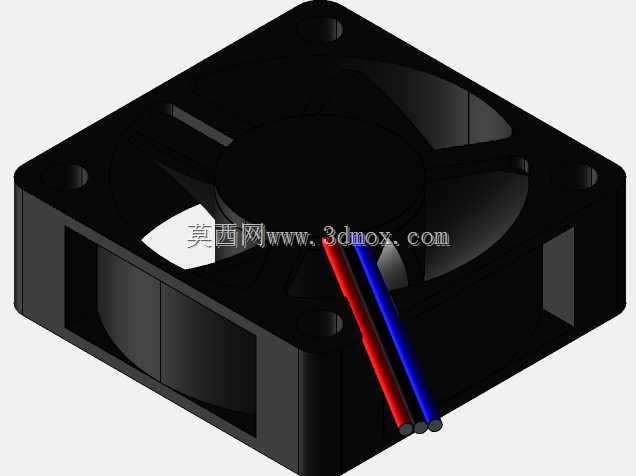

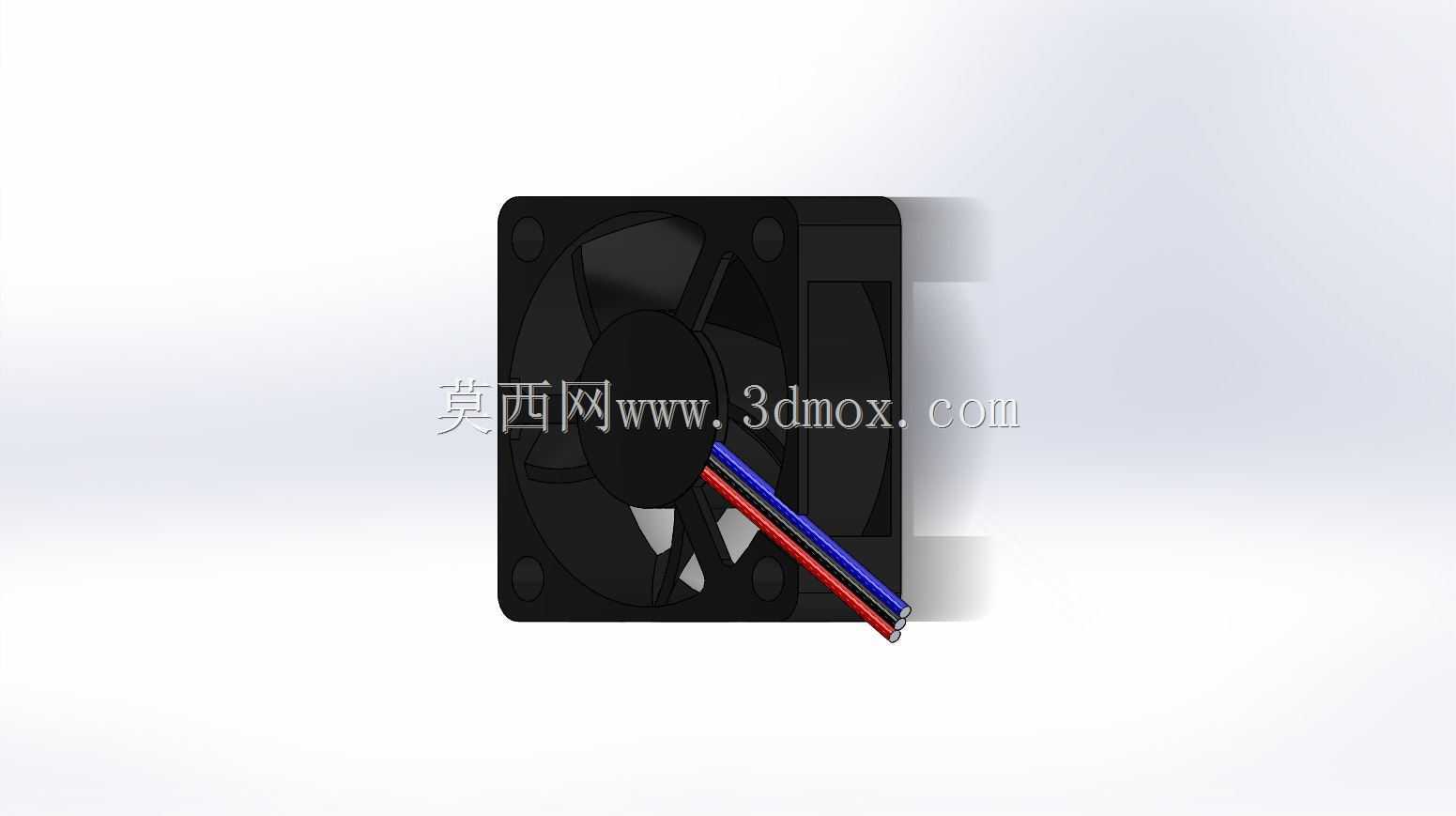

　　散热部分在热端侧部配置轴流风扇，风扇与散热壳体形成定向风道，冷风直接掠过带肋片的散热区域，将喉管上部余热带走。风扇采用方形外框，四角预留螺钉安装位，接线位置靠近侧边，在整机布线时可沿挤出支架线槽走向固定，减少与运动部件的干涉。整体布局采用竖向进料、侧向散热的组合方式，外形边界集中在一个较小的长方体空间内，适合安装在运动质量要求较低的挤出滑台上。设计时需要重点控制喷嘴中心线与安装基准面的平行度，否则首层压料会出现单侧偏磨；同时要保证风扇与热端之间留有足够间隙，既不能让热风回流至进料端，也不能因风扇震动影响打印精度。加热块与散热体之间通过隔热件分隔，可降低热串扰，使冷端温度维持在丝材玻璃化转变温度以下。

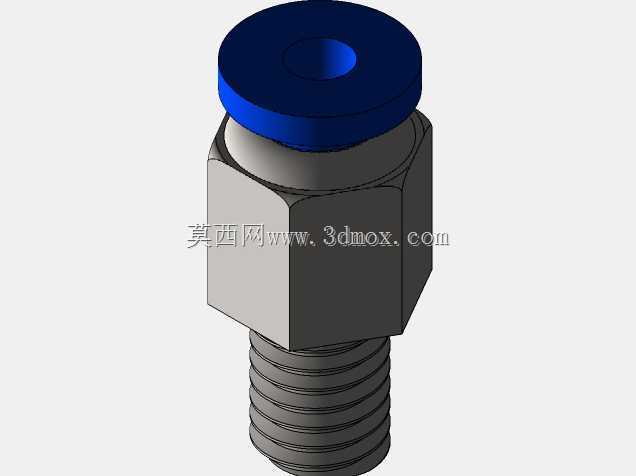

　　喷嘴到安装板的高度尺寸需要与打印平台调平行程匹配，若伸出过长，会增加刚性悬臂长度，高速移动时容易出现振纹；若伸出过短，则可能与夹具、风管或平台夹件发生碰撞。进料口顶部的标准接口可兼容常见气动接头或PTFE导管，远端送料时导管插入后能形成封闭导丝通道，减少丝材弯折阻力。风扇供电与温控线缆宜从后侧集中引出，并在运动关节处预留弯曲半径，避免拖链反复弯折导致断线。从结构选型角度看，这类热端适用于桌面级和部分工业级FDM设备，可用于PLA、ABS、PETG等常见丝材的成型；在更换不同口径喷嘴或调整散热风量后，也能适配不同打印速度与层厚参数。建模过程中需完整表达螺纹连接、风道贴合面、传感器孔位和安装孔距，以便后续出工程图时直接用于加工核对与装配检验。
