科尔透明玻璃储水容器结构设计

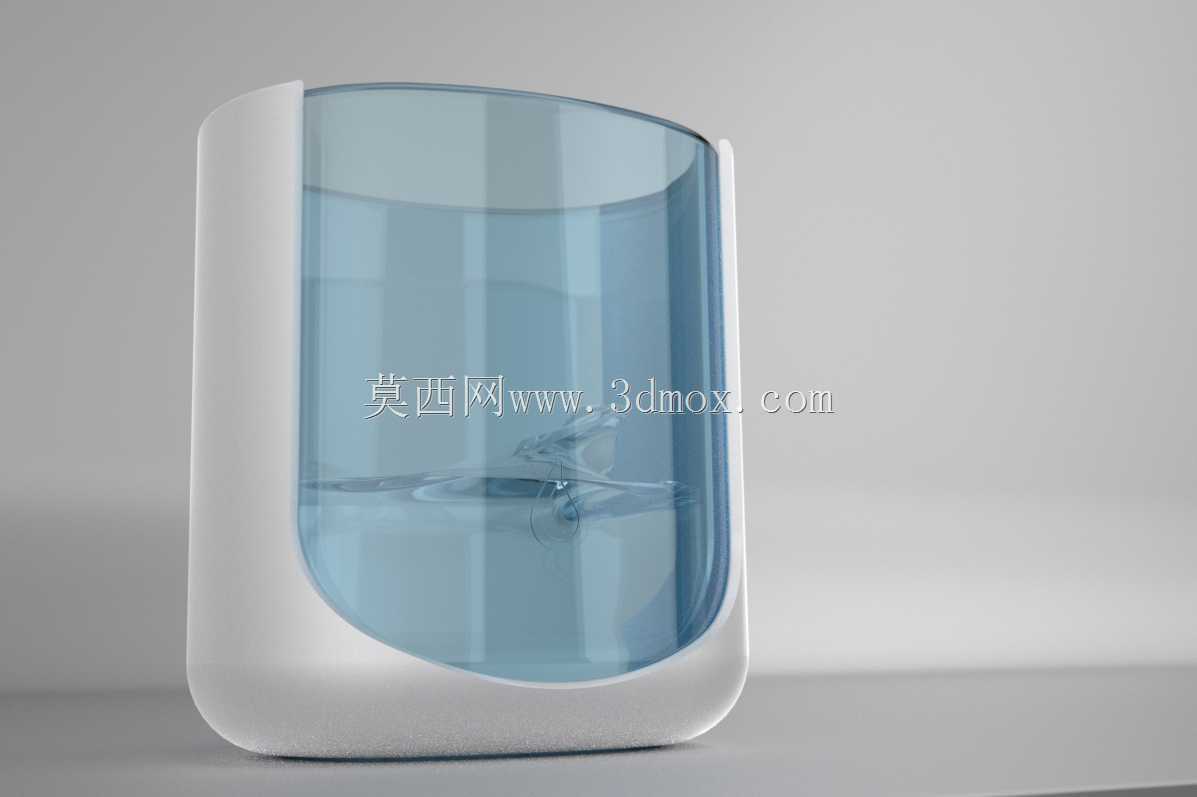

　　该模型以半包围硬质外壳与一体式透明内胆构成核心结构，重点表达日常饮水器具在握持、可视液位与直立放置之间的结构关系。透明部分采用大弧面过渡，壁厚沿周向保持均匀，既保证成型时的材料流动一致性，也降低冷热交替下局部应力集中的风险。外壳在两侧形成竖向承托面，底部延伸为平整支撑边，使容器放置于桌面或设备台面上时接触面积充足，不易因侧向触碰发生滑移。

　　从使用场景看，这类容器可置于办公桌、实验台、茶水间或小型设备旁，用于盛装常温饮用水。透明内胆能够直接观察剩余液位，避免反复开盖确认；外壳则在握持时隔离玻璃表面的温度传导，提升手持舒适度。模型对瓶口与内胆的衔接做了简化处理，重点保留腔体容积、外壳包络范围和底部支撑轮廓，便于后续在整机布置中校核摆放空间。

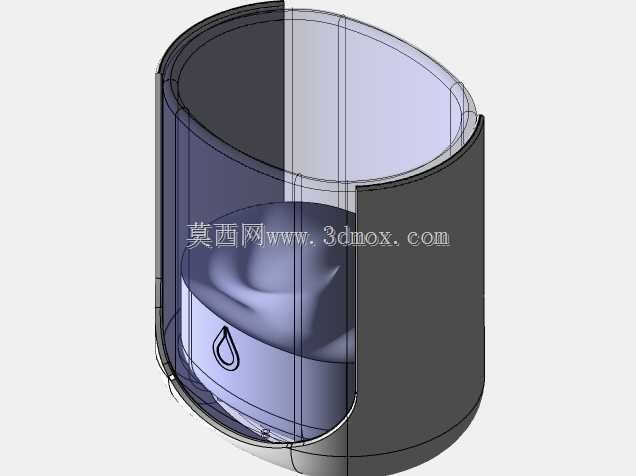

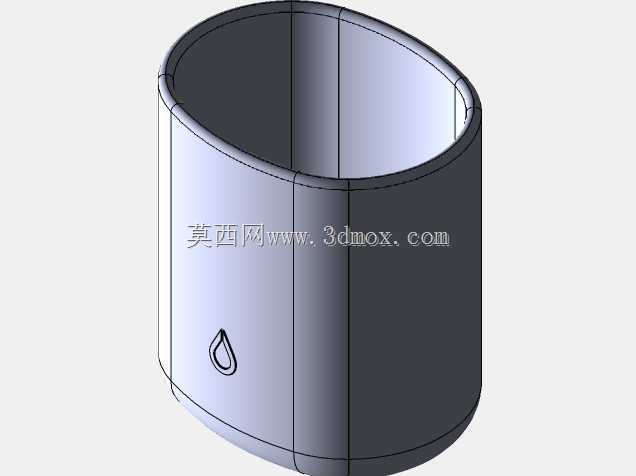

　　结构设计上，外壳并非全封闭包裹，而是在前侧留出大面积可视窗口，让玻璃腔体的弧面直接暴露。这种处理一方面减少外壳材料用量，另一方面让透明件成为视觉主体。内胆底部与外壳支撑面之间预留贴合间隙，装配时可通过限位筋或软质垫环定位，防止玻璃件在壳体内窜动。侧边圆角连续顺滑，没有突变尖角，既符合手持接触面的人机要求，也能在清洁时减少卫生死角。

　　外形边界以直立长方体包络为基础，前侧玻璃向外形成圆弧鼓出，后部外壳保持较直的立面，方便贴近墙面或设备侧板放置。底部支撑轮廓略大于上部投影，可提高静置稳定性；上口区域收窄，便于后续扩展杯盖、密封圈或提手结构。建模时需特别注意透明件与外壳的分件关系：两者不能发生实体干涉，配合面应保留均匀间隙，玻璃边缘避免出现薄壁尖角，外壳承托边则需要足够宽度来承担竖向载荷。

　　对于结构设计人员，该模型可用于练习透明件与外观件的包覆关系、弧面壁厚控制以及支撑稳定性校核；在设备选型或周边附件布置中，也可作为桌面储水器具的空间占位参考，核对其与支架、台面、管路之间的最小安全距离。
