钢管结构越野路车车架三维设计

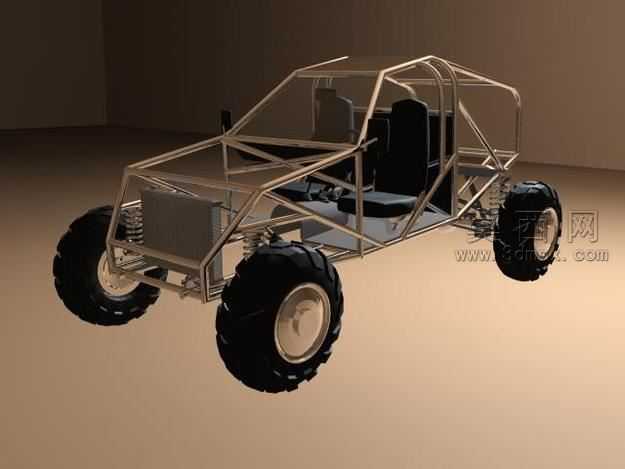

本作品为钢管结构越野路车的整车骨架三维建模成果，建模过程中以越野车辆的非承载式管架车身设计逻辑为核心，依托三维建模软件完成全参数化的结构搭建。建模初期先确定整车的轴距、轮距、接近角、离去角等核心越野性能参数，以此为基准绘制空间管架的三维基准线，所有钢管构件均沿基准线进行扫掠成型，精准还原管架车身的空间桁架结构特性。模型完整呈现了车架前部的防撞结构、动力舱安装位、中部的乘员舱防护笼、后部的动力总成安装区域，同时预留了悬架系统、转向系统、制动系统的安装接口，前后悬架的安装支座位置经过参数校准，匹配大尺寸越野轮胎的跳动行程需求。渲染环节采用哑光金属材质赋予钢管构件，还原金属管材的真实质感，座椅部件采用哑光黑的橡塑材质，轮胎采用深黑色橡胶材质搭配金属质感的轮毂，场景采用柔和的室内漫射光照，通过光影层次凸显管架结构的空间交错关系，清晰展现每一处杆件的连接位置与走向。设计过程中充分考虑越野场景下的车架抗扭需求，对乘员舱区域的管架采用交叉加强结构，在保证结构强度的同时尽可能控制车架整体重量，前部预留的散热器安装位、后部的传动系统安装位均按照越野车辆的通用布局进行设计，可直接作为越野管架车设计的参考模型，用于后续的结构仿真、零部件适配等后续设计环节，整体模型结构完整，空间关系清晰，各部件的装配逻辑符合真实越野车辆的工程设计要求，没有出现结构干涉、位置错位等问题，能够直观展现管架式越野路车的核心骨架构造。
