多机位环绕式人体动作捕捉采集装置

　　这套环绕式采集装置的核心价值，在于解决动态人体三维重建过程中多视角同步采集的工程痛点。在影视动画制作、运动康复评估、虚拟数字人资产生产场景中，单视角扫描无法覆盖人体快速运动时的肢体遮挡，而这套环形排布的机位架构，可在同一时间切片内从不同角度捕获人体表面的几何轮廓与姿态信息，后续通过点云配准即可生成连续帧的完整人体三维数据。

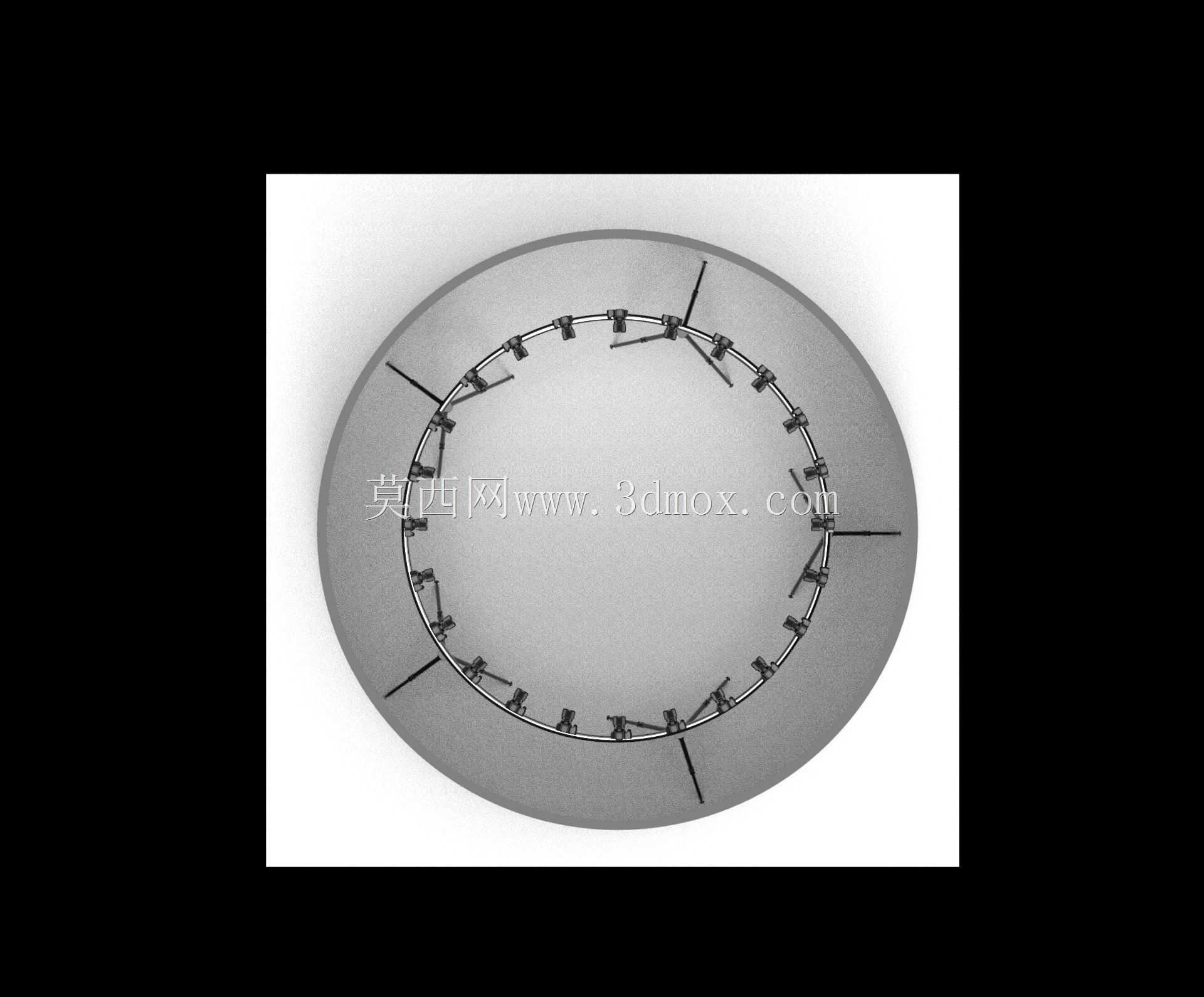

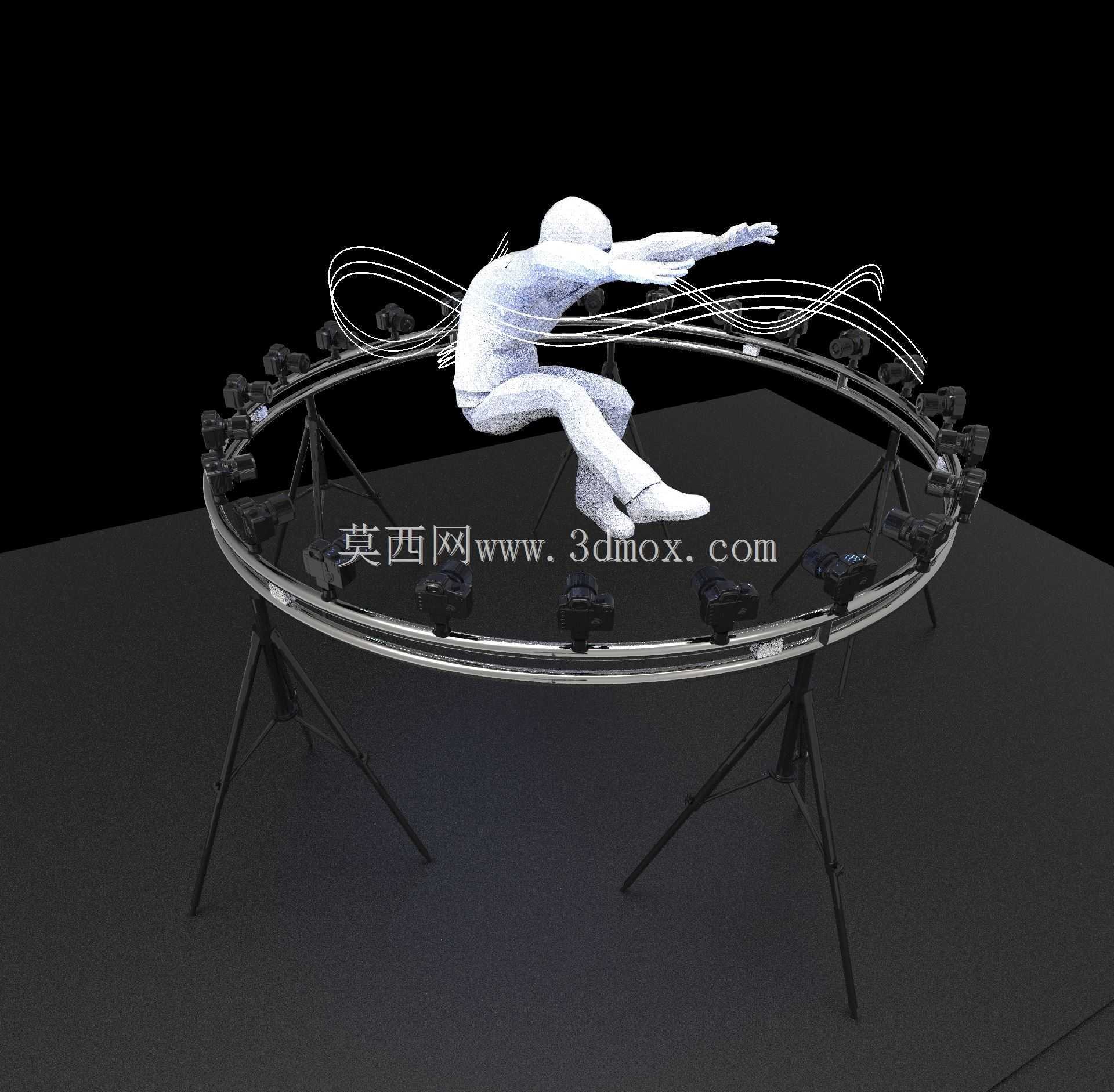

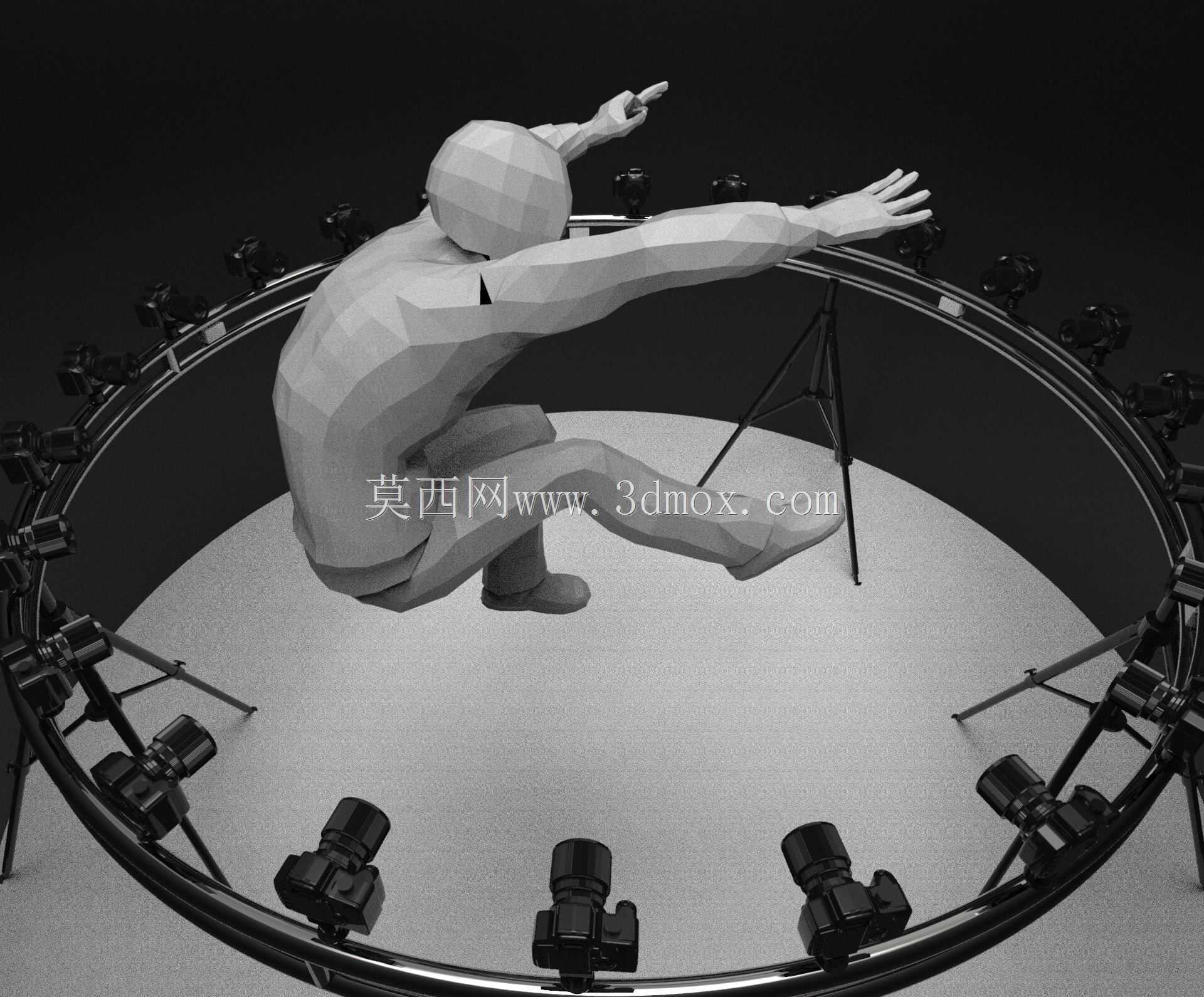

　　从实际部署逻辑来看，环形支架的直径直接决定了有效采集空间的边界，支架内侧预留的拍摄距离需要匹配所用镜头的视场角，既要保证整个人体动作范围完全落在所有机位的成像画幅内，又要避免距离过近导致的透视畸变。图中呈现的蹲踞伸展动作，肢体在水平与垂直方向都有较大的伸展幅度，这就要求环形机位的排布高度不能完全统一，部分机位需要适当抬高或降低俯仰角度，覆盖腋下、大腿内侧这类常规平视角度容易出现遮挡的区域。

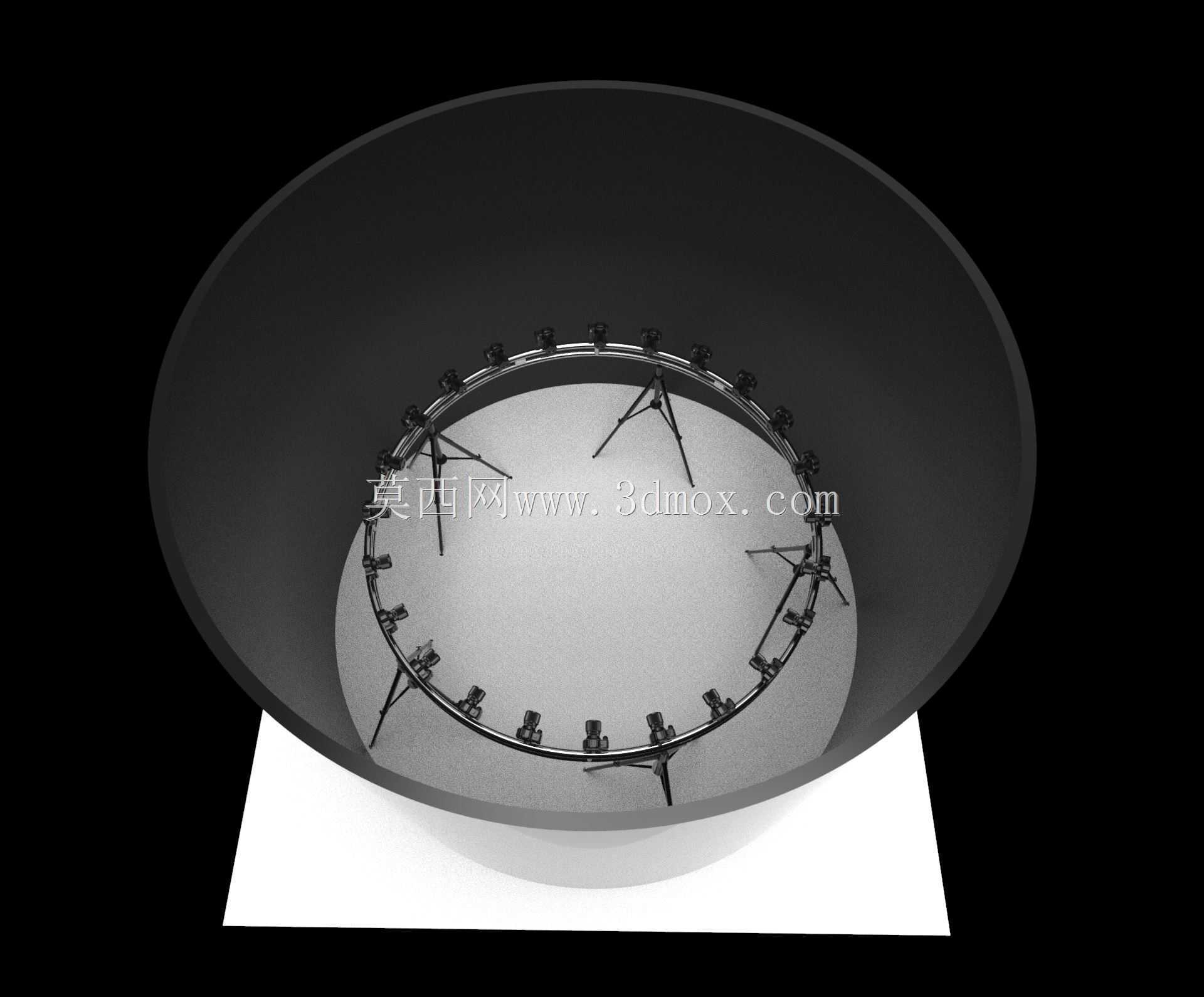

　　支架上的每台拍摄设备都通过独立的三脚架结构与环形主框架连接，这种分体式固定方式有两个实际作用：一是单台设备的校准调整不会扰动其他机位的位置，现场调试时可以逐个标定相机内参与外参；二是设备自身的重量不会直接作用在环形型材上产生局部形变，长期使用后机位坐标的漂移量更小。环形框架本身采用分段拼接结构，运输时可以拆解为弧形段，进入常规电梯和狭窄通道，现场组装时通过定位销保证每段的拼接同轴度，不需要额外测量即可快速恢复整环的圆度公差。

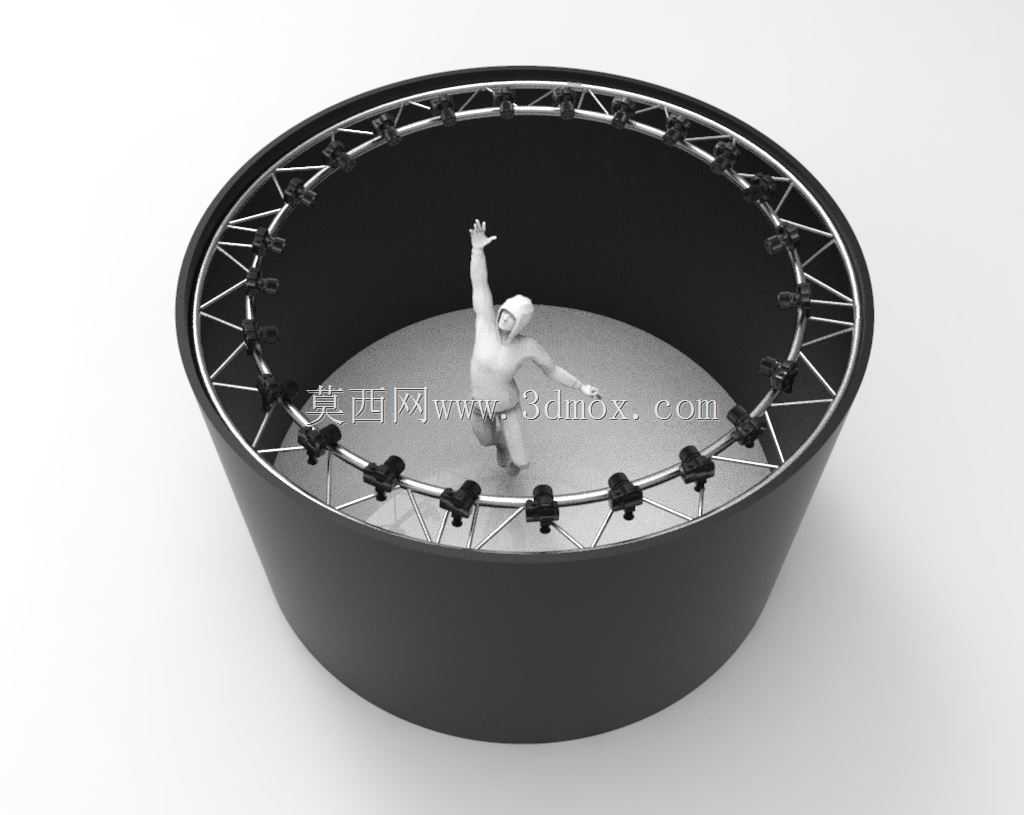

　　在动作采集的实际流程中，被采集者位于环形区域的圆心位置，所有机位通过同步触发线连接到统一的控制单元，确保每一帧画面的曝光时间差控制在毫秒级，避免快速动作出现帧间错位。地面采用哑光漫反射材质，既可以作为标定参考的基准平面，也能减少地面反光对拍摄画面的干扰。装置周边预留的操作空间，可供现场指导人员调整动作姿态，同时不会进入任意机位的拍摄视野。

　　这类设备的设计思路并非追求单一参数的极致，而是在采集精度、部署效率、场地适应性三者之间找到平衡。相较于固定式的大型扫描舱，环形开放式架构允许被采集者完成更大幅度的跑跳动作，不会受到舱壁空间的限制；相较于零散布置的独立相机，统一的环形支架省去了每次现场布置重新测量机位坐标的步骤，大幅提升了重复采集的工作效率。
