玻璃高脚杯曲面造型结构设计

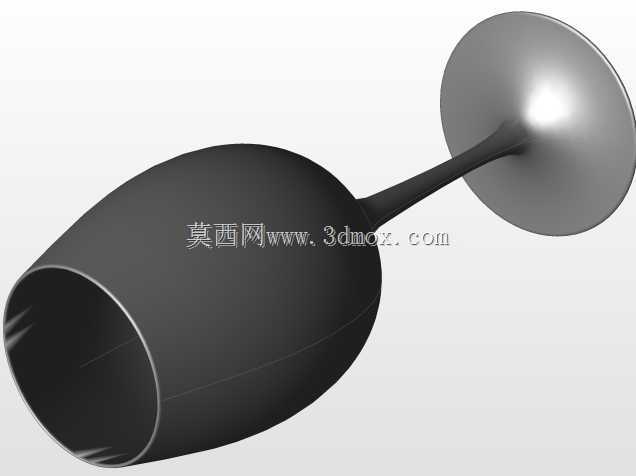

　　该高脚杯模型采用典型的三段式回转曲面结构，整体由杯肚、杯柄、底座三部分构成，建模时以中心轴线为旋转基准，所有轮廓母线均沿轴线对称分布，可直接通过回转特征生成主体，再对各段衔接处做圆角过渡处理，避免曲面出现锐边应力集中。杯肚部分采用向外弧凸再向内收窄的流线型母线，杯口位置做等厚薄壁处理，内壁与外壁保持均匀的壁厚差，既符合玻璃吹制工艺的成型要求，也能在盛装液体时依托曲面张力降低液体晃出的概率，杯肚的容积曲线经过曲率连续校验，不存在局部凹陷或曲率突变，可直接导入光学渲染软件模拟玻璃材质的折射、透射效果。杯柄为细长等径圆柱结构，上下两端分别与杯肚底部、底座中心做相切过渡，过渡圆角半径控制在合理区间，既保证握持时的触感顺滑，

　　也避免玻璃制品在冷却成型过程中因壁厚差过大产生内应力开裂。底座为扁平圆盘结构，底面设置微小的内凹平面，放置时可减少与桌面的接触面积，降低桌面不平整带来的放置不稳问题，底座的重量占比经过重心校核，整体重心落在底座支撑面范围内，倾斜至常规角度不会发生倾翻。从应用场景来看，该模型可用于日用玻璃器皿的结构开发、展会展品的三维展示、餐饮场景的数字化布置，也可作为曲面建模教学的典型案例，帮助从业者掌握G2连续曲面构建、回转类零件壁厚控制、重心校核的实操方法。建模过程中需重点把控各段曲面的衔接公差，杯口的薄壁厚度要均匀一致，杯柄与上下部件的衔接位置要避免出现曲面褶皱，底座的平面度要满足放置要求，整体模型无冗余特征，所有曲面均可直接导出用于后续的工艺分析或3D打印样件制作。
