菱形冲孔金属防护网板结构设计

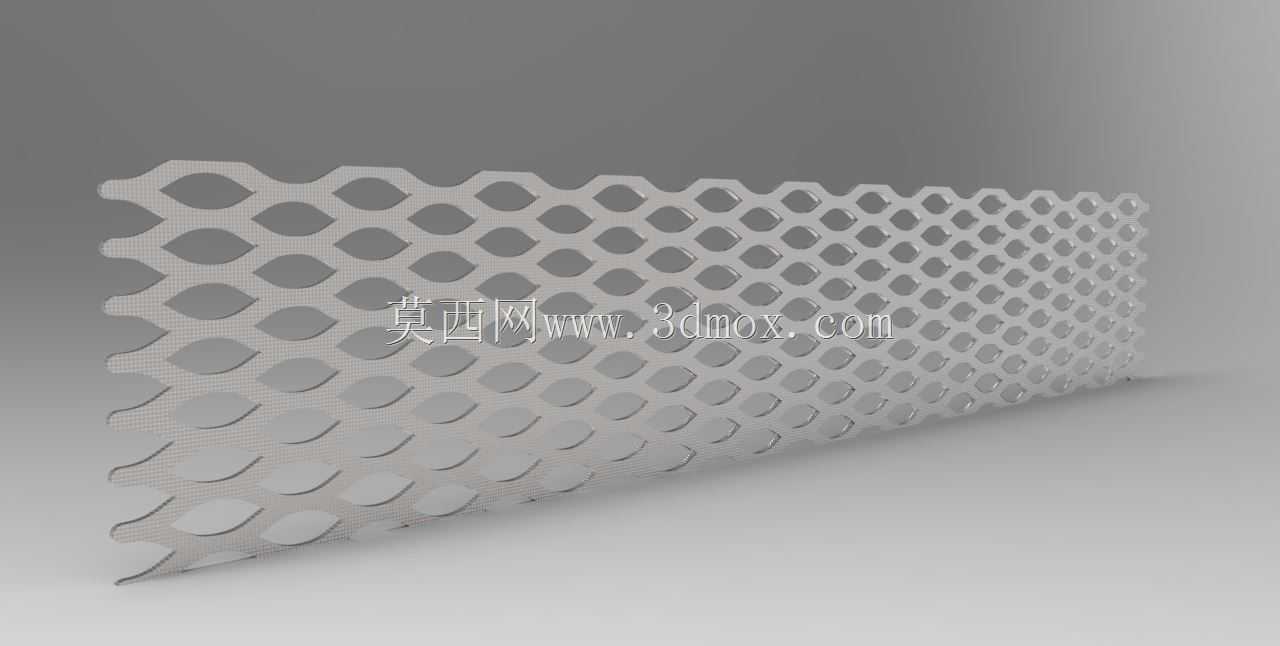

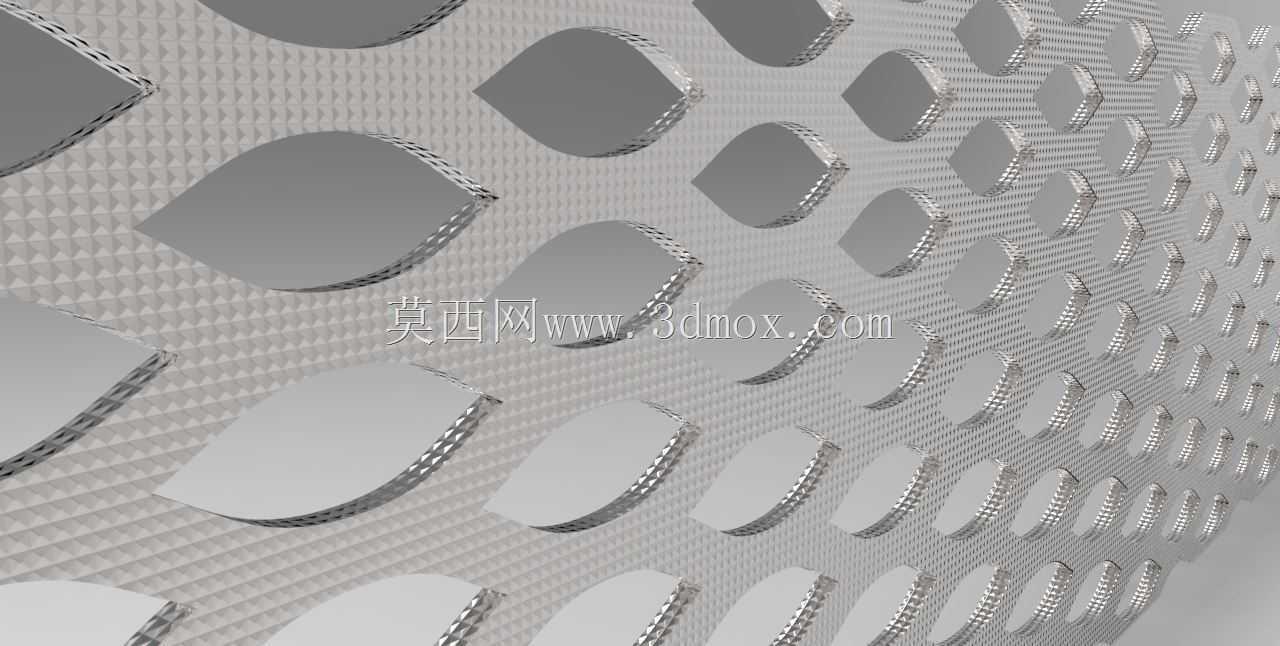

　　该金属网板采用规则阵列的菱形冲孔结构，孔边带有连续翻边，整体板面在保证通透率的同时形成稳定的立体加强筋。翻边方向一致，使薄板在受垂直载荷时不再依赖单纯板厚抵抗变形，而是通过孔间立边提高截面惯性矩，适合在轻量化要求较高的防护罩、通风隔板、筛分构件或设备外罩中使用。

　　从实际工况看，这类网板常见于机电设备散热区域、输送线防护隔断、物料筛分面以及装饰性围护结构。菱形孔相较圆孔，在相同开孔率下可获得更顺畅的导流路径，气流穿过时边界层扰动更均匀，固体颗粒通过时也不易在孔口形成卡滞。连续翻边还能提高板面的耐磨性，当物料沿网面滑移时，接触首先发生在翻边棱线上，可降低母材平面的直接磨耗。

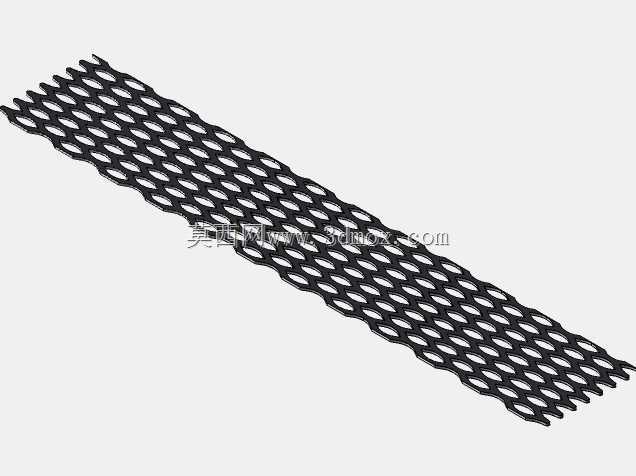

　　结构建模的关键不在于单一孔型，而在于阵列关系与边界处理。菱形孔的长短轴比例、孔间距和翻边高度需要协同确定：孔距过小会削弱孔间桥带，受压后容易出现桥带屈曲；孔距过大则开孔率不足，通风或筛分效率下降。翻边高度同样受材料延展率限制，过高会造成孔角撕裂，过低则加强效果有限。模型中孔型按正交阵列布置，相邻孔位在两个方向上保持一致桥宽，使应力分布更连续，避免局部薄弱带沿某一方向贯通。

　　安装边界方面，网板四周边缘应保留足够的无孔压边区域，用于螺钉固定、焊接或嵌入型材框架。压边宽度需根据板厚和紧固点间距确定，过窄会在紧固点附近产生凹陷，过宽则减少有效通风面积。若用于可拆卸检修罩，宜在四周设置折弯边，折弯边既能提高整体平面度，也能形成与框架贴合的安装基准。对于需要拼接的大尺寸板面，拼接缝应避开孔阵列的密集受力区，优先落在实体边或附加加强筋位置。

　　材料选择上，普通冷轧钢板适用于干燥环境下的设备防护；存在腐蚀风险时可采用不锈钢或铝板，并在建模阶段同步考虑板厚差异对翻边半径的影响。折弯与冲孔方向应保持一致，以减少后续喷涂或电镀后的积液。网板表面若需喷涂，翻边内侧容易形成膜厚不均，设计时应预留工艺排液角度，避免封闭死角。

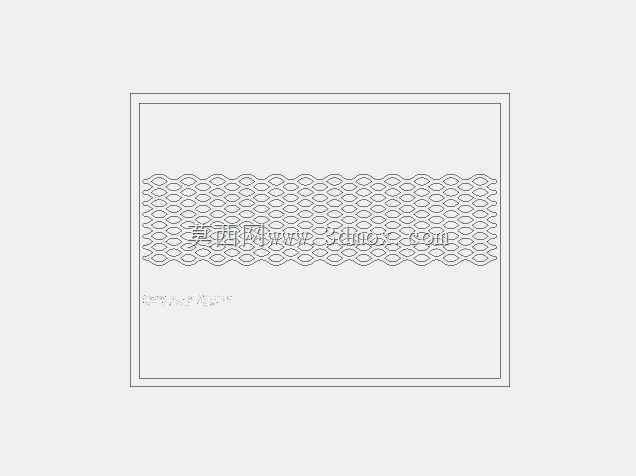

　　在三维结构验证中，应重点检查孔角圆角、翻边过渡和桥带最小宽度。孔角不能以尖锐几何直接成型，必须给出合理圆角，否则在展开和冲压分析中会出现明显应力集中。对于需要后续数控加工或激光切割的版本，外轮廓与孔阵列的相对位置应完整保留，便于直接生成展开图和工装定位基准。整体来看，该结构把通风、防护、减重和刚度增强集中在同一块板件上，是一种兼顾工艺性与功能性的典型五金网板方案。
