工业级金属屏蔽高速数据传输缆线接头

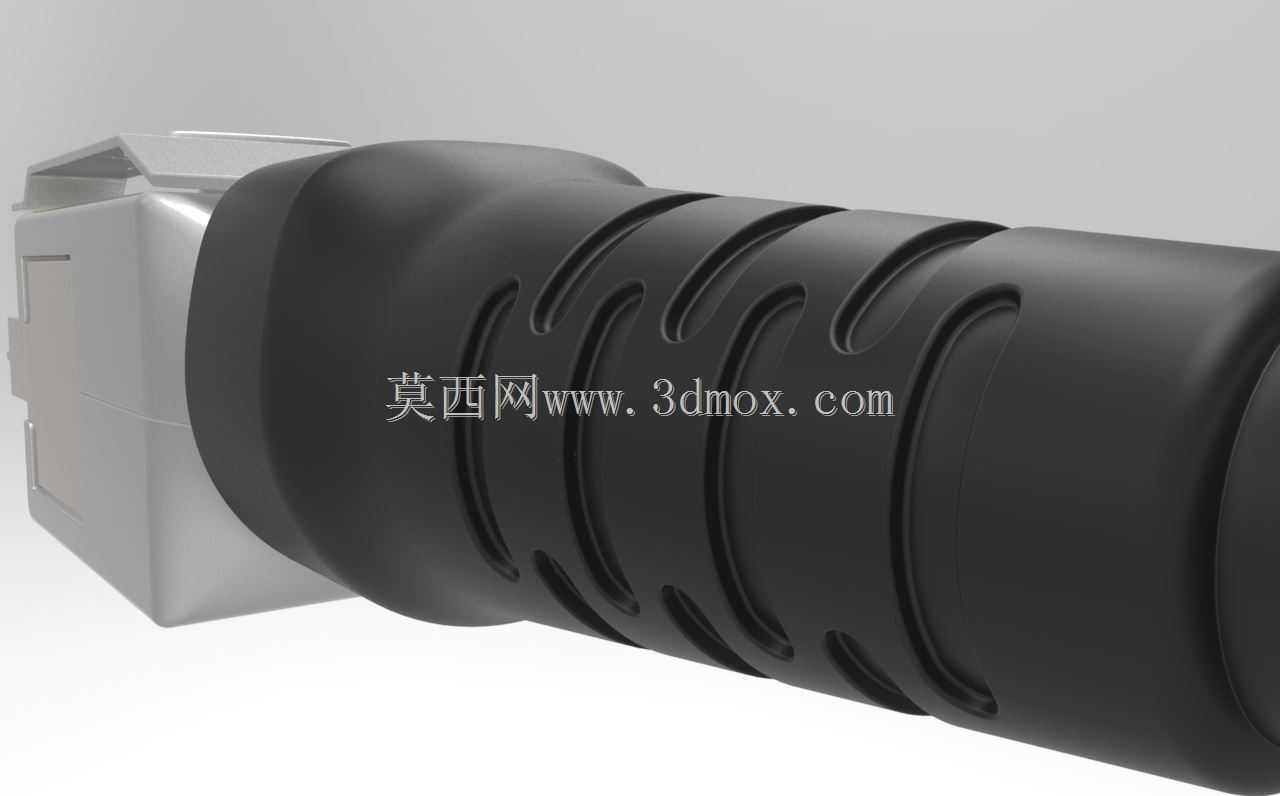

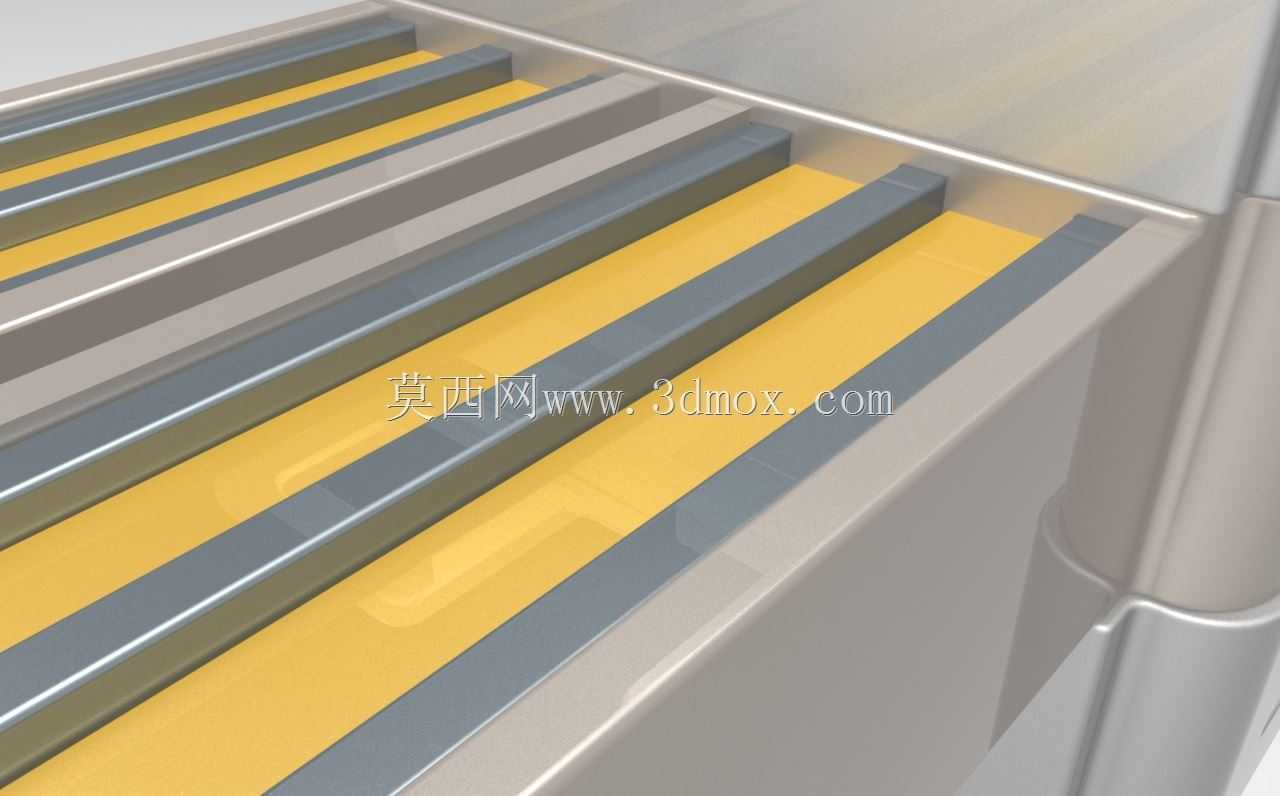

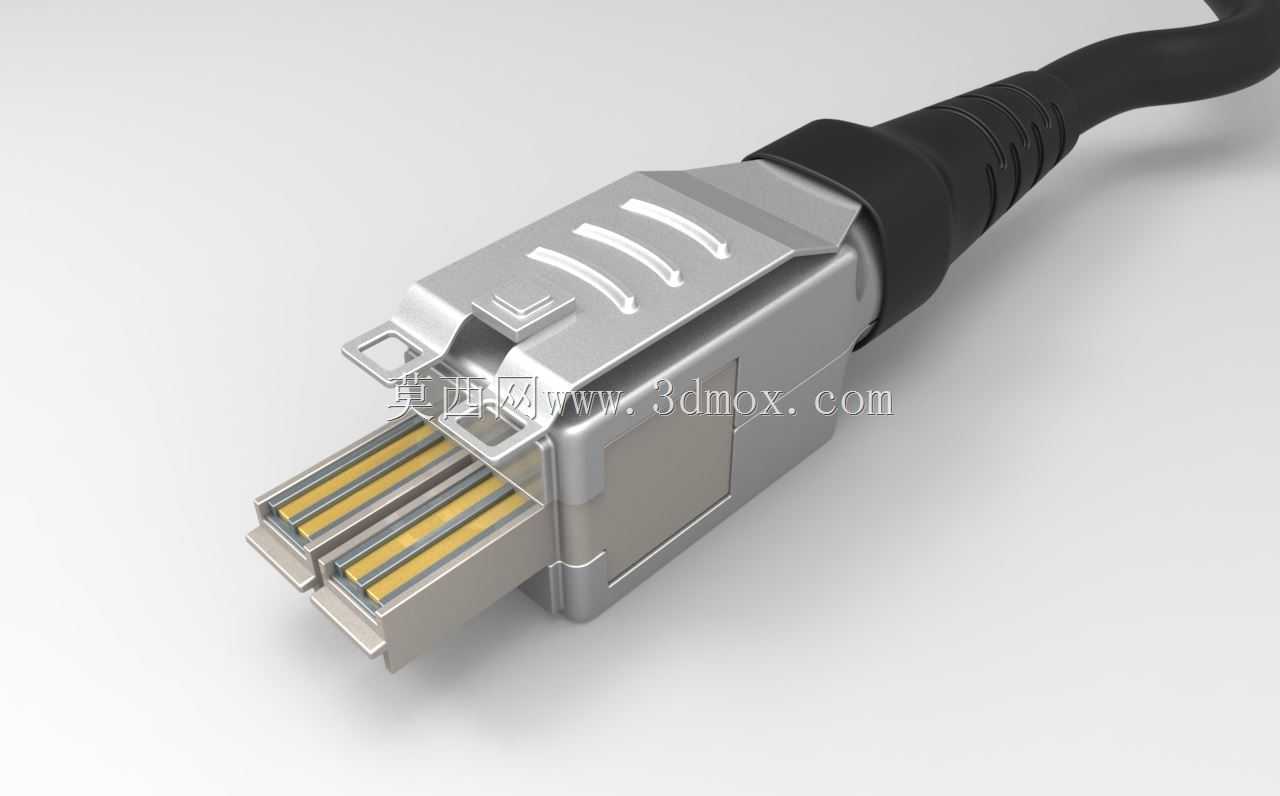

　　该缆线接头的三维结构完整还原了工业现场高速数据传输链路的终端连接形态，金属壳体采用一体化冲压折弯成型思路，外壳预留的三处导向凹槽既可以在插接过程中提供对位引导，也能在对接到位后形成机械卡位，避免设备运行过程中受振动拉扯出现松脱。接触端采用双排平行金手指布局，每排触点独立分隔，相邻触点间的绝缘隔筋直接在基座上一体成型，可将高速差分信号传输时的近端串扰控制在较低水平，适配工业传感数据采集、伺服驱动指令传输这类对信号完整性要求较高的场景。尾部的橡胶护套做了多级阶梯变径设计，靠近壳体的部分硬度偏高，可承担接头与线缆衔接处的主要弯折应力，末端逐步降低硬度，既可以适配常规外径的屏蔽双绞线，也能在反复弯折时分散应力集中点，降低线缆芯线断裂的概率。

　　从安装边界来看，接头主体的方正壳体在多端口密集排布的机柜中不会占用相邻端口的操作空间，壳体两侧预留的卡扣位可适配标准导轨式安装座，也可直接通过法兰孔固定在设备面板上。建模过程中对金属壳体的折弯圆角、触点的镀层厚度、护套的拔模斜度都做了还原，内部的芯线压接位置、屏蔽层与金属壳体的搭接结构也有体现，结构设计人员可直接参考该模型评估端口布局的干涉风险，也可基于现有结构调整触点数量、壳体尺寸来适配不同的传输协议需求。这类接头在实际产线中常被用于传感器与PLC模块之间的信号连接，或是工控机与视觉检测设备之间的高速数据传输，金属外壳全程包裹接触区域，可隔绝车间内变频器、伺服电机产生的电磁干扰，保证数据传输的稳定性，相比普通塑料接头更能适应油污、粉尘、温差变化较大的工业环境。
