双端固定卧式流体输送管路组件结构

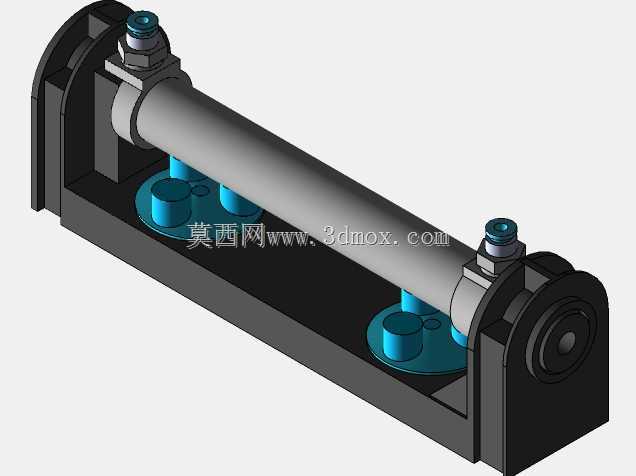

　　在工业流体输送、小型换热回路、实验室流体测试台架的搭建场景中，这类卧式双端固定的管路组件是管路系统里承担介质导流、承压密封的核心结构件，很多刚接触管路设计的工程师容易忽略安装边界与支撑刚度的匹配，导致后期运行出现密封渗漏、管路共振的问题。从结构设计逻辑来看，这款组件采用一体化铣削成型的长条形底座作为承载基础，底座两端设置立式支撑耳座，通过同轴定位止口卡住圆柱形管体的两端轴颈，避免管体受径向载荷时出现轴向窜动；管体两端采用外螺纹加密封垫圈的接头结构，接头顶部设置内六角拧动平面，方便现场安装时用标准扳手完成管路对接，不需要额外定制专用工装。管体下方设置两组带定位凸台的圆形安装座，凸台直径与管体底部的定位沉孔完全匹配，

　　安装时可以直接将管体卡入凸台完成预定位，再通过两端支撑耳座的锁紧螺栓完成最终固定，这种设计能大幅降低现场安装的对中难度，即使是没有丰富管路安装经验的作业人员，也能在短时间内完成组件的装配。从安装边界来看，组件整体沿长度方向的安装尺寸需要预留两端接头外接管路的操作空间，底座上的四个沉头安装孔采用对称分布设计，孔位间距适配工业铝型材框架的标准槽距，既可以直接安装在钢制设备机架的安装平面上，也能通过T型螺栓固定在铝型材搭建的测试台架上，不需要额外加工过渡连接板。在功能特性上，管体内壁采用光滑流道设计，没有突兀的变径或者台阶结构，能减少流体在管内流动时的沿程阻力损失，两端的密封结构采用硬密封加橡胶密封圈的组合形式，

　　在低压流体输送场景下可以长期保持密封可靠性，不需要频繁更换密封件。设计过程中特意将支撑耳座的受力面做了加厚处理，避免管内流体出现水锤现象时，支撑位置出现应力集中导致的结构开裂；底座底部设置了0.5毫米的卸荷槽，当安装平面存在轻微平面度误差时，不会因为底座强行贴合导致管体出现装配内应力，从根源上减少长期运行后管体变形引发的密封失效问题。这类组件常被用在小型冷却循环回路、药剂定量输送管路、教学实验台的流体演示单元中，既可以作为独立的管路段使用，也可以通过两端接头串联接入更长的管路系统，适配不同的管路布局需求。
