铝合金壳体蜗轮蜗杆减速电机三维结构

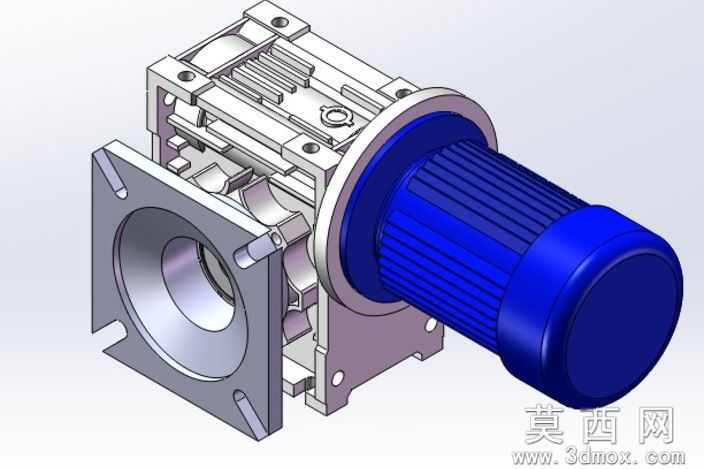

本作品为集成驱动电机的蜗轮蜗杆式减速机三维建模成果，建模过程严格遵循机械传动设计规范，先完成整体参数化草图绘制，对安装法兰、箱体腔体、输出轴孔、电机连接位的关键尺寸做全约束定义，确保各配合位公差符合通用机械装配要求。建模阶段采用多实体分步构建逻辑，首先搭建减速机铝合金箱体部分，对箱体表面的散热筋结构、安装定位凸台、螺栓过孔、油封安装槽做精细化特征建模，还原压铸箱体的工艺结构特征，避免出现不符合加工逻辑的尖锐棱角与悬空结构；随后构建内部蜗轮蜗杆传动副，对轮齿的渐开线齿形做参数化生成，保证齿面啮合间隙符合传动精度要求，同时完成轴承位、挡圈槽、输出轴的特征搭建，还原内部传动链的完整装配关系。电机部分建模还原了卧式驱动电机的外壳散热筋、后端盖、接线盒预留位结构，与减速机输入法兰做同轴度配合约束，确保动力输入路径的同轴度符合装配要求。材质与渲染阶段，为铝合金箱体赋予银灰色金属磨砂材质，还原压铸铝件的表面质感，为电机外壳赋予深蓝色哑光塑料与金属结合的材质效果，为内部传动件赋予调质钢的金属光泽材质，为输出法兰、螺栓等标准件赋予镀锌亮面金属材质，通过光影渲染突出各部件的结构层次与装配关系，清晰展示剖视视角下的内部传动结构。设计思路上采用电机与减速机一体化集成的结构方案，缩小整体安装体积，法兰式安装结构适配多种工业设备的安装场景，蜗轮蜗杆传动结构具备大减速比、自锁性强的传动特点，适用于输送设备、包装机械等需要低转速大扭矩输出的传动场景，建模过程中对各部件的装配干涉做了全面检查，确保所有活动部件无运动干涉，静态结构无装配冲突，完整还原该款减速电机的真实结构与装配逻辑，可用于机械结构教学、设备选型参考、虚拟装配仿真等场景。
