比萨格拉式多节卷边合页铰链结构

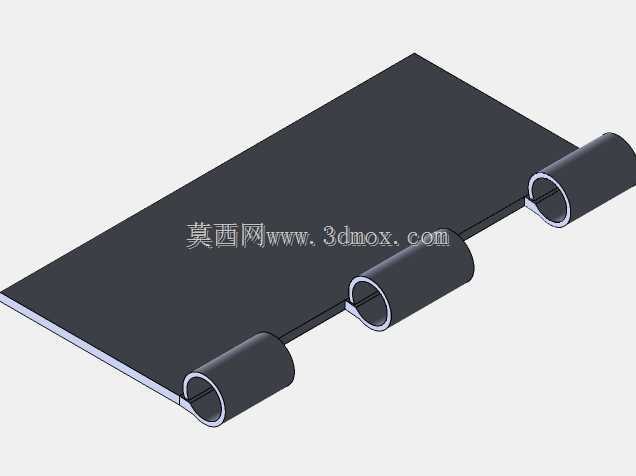

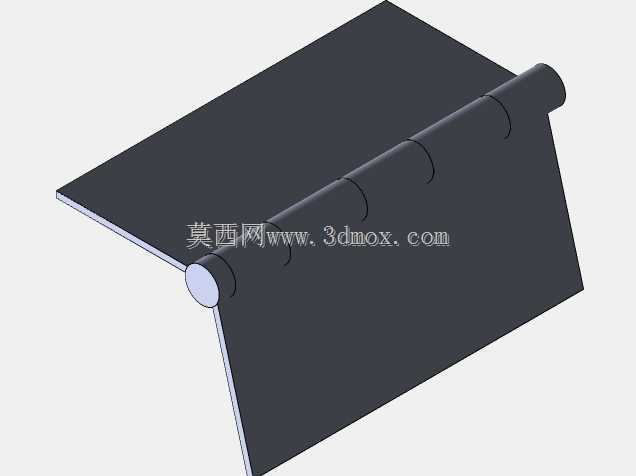

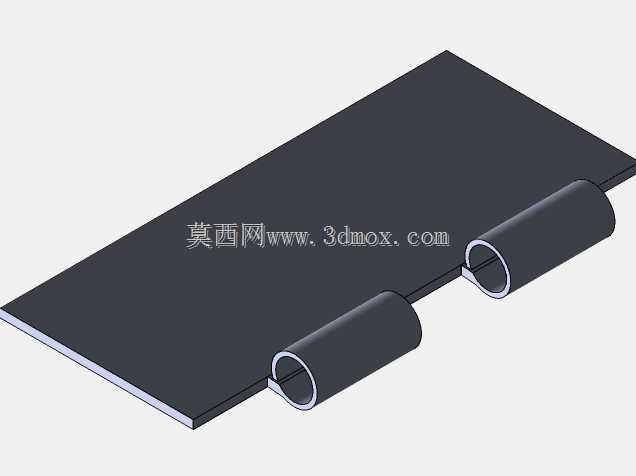

　　该铰接结构采用两片对称钣金页片与通长销轴组合的形式，页片边缘通过多道圆弧卷边形成销轴容纳腔，相邻卷边段交错排布，使两页片在销轴贯穿后形成连续且稳定的转动副。卷边与页片主体为一体化弯折成型，不存在额外焊接拼接区域，受力时卷边根部的应力可沿页片平面均匀扩散，避免局部应力集中导致的卷边开裂或销轴脱出。从实际安装边界来看，页片整体为平整矩形板面，板面预留充足的安装孔位布设空间，可适配螺钉、拉铆或焊接等多种固定方式，安装时仅需保证两页片的贴合面分别与待连接构件表面完全贴合，销轴轴线与构件开合转动轴线重合即可，无需额外调整铰接间隙。这类铰链常被用于工业设备防护门、机柜箱体翻盖、轻质钣金护罩以及小型操作台的活动连接部位，

　　在需要频繁开合且对铰接件侧向承重有一定要求的场景中，多段交错卷边的结构可将销轴承受的剪切力分散到各个卷边接触段，相比单段卷边铰链拥有更高的抗形变能力。设计过程中需要重点控制卷边的内径公差与销轴的外径公差配合，间隙过小会导致开合转动卡滞，间隙过大则会使两页片出现明显窜动，影响连接定位精度；同时卷边的圆弧过渡半径需要匹配钣金材料的弯折性能，避免弯折过程中页片表面出现裂纹或厚度过度减薄。页片的板面厚度可根据实际承载需求调整，在常规轻型防护场景下，薄钣金配合多卷边结构即可满足使用强度，若用于承重较大的设备门体，可同步增加页片厚度并加宽卷边与销轴的接触长度，提升整体抗剪切性能。销轴两端可采用墩头、卡簧或铆边的方式进行轴向限位，防止铰链在长期往复转动过程中销轴沿轴向窜出，不同的限位方式可对应不同的装配与维护需求，卡簧限位便于后期拆卸更换页片，铆边限位则拥有更高的连接可靠性，适合无需拆解的永久铰接场景。
