齿轮连杆联动式自适应机械夹持手

项目分类:机械手 发布时间:2022-05-03 ID:615213
  • 齿轮连杆联动式自适应机械夹持手
  • 齿轮连杆联动式自适应机械夹持手
  • 齿轮连杆联动式自适应机械夹持手
  • 齿轮连杆联动式自适应机械夹持手
  • 齿轮连杆联动式自适应机械夹持手
  • 齿轮连杆联动式自适应机械夹持手
  • 齿轮连杆联动式自适应机械夹持手
  • 齿轮连杆联动式自适应机械夹持手
  • 齿轮连杆联动式自适应机械夹持手

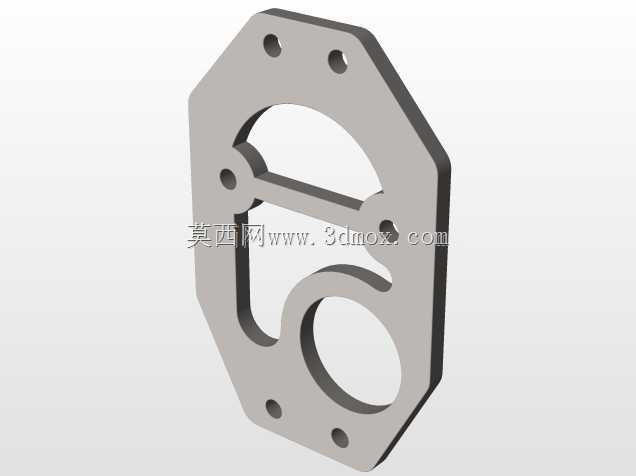

  这套夹持机构的核心设计目标,是在有限的驱动行程内实现两指同步开合,并通过连杆与齿轮的耦合保证两侧夹持指运动对称,避免偏载导致工件偏移。底部基座预留了平整安装面与两组安装孔,可直接固定在直线滑台、六轴机器人末端或专机工位上,安装边界紧凑,不需要额外留出过大的侧向避让空间,适合在分拣工位、小型装配线、实验室物料转运场景中替代人工完成重复性取放动作。

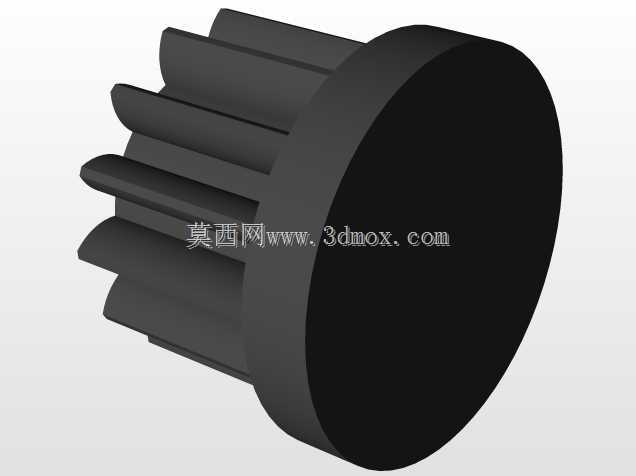

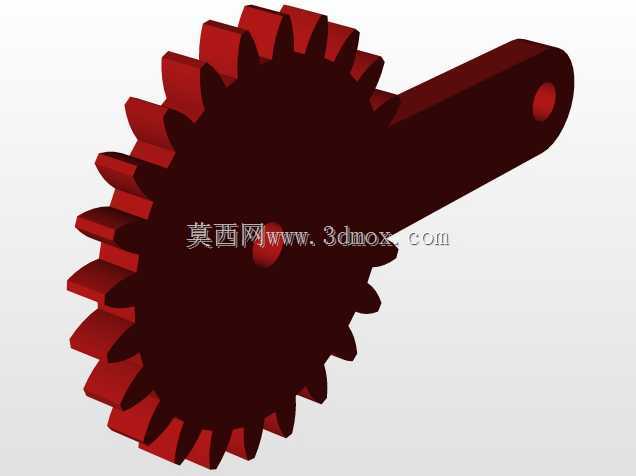

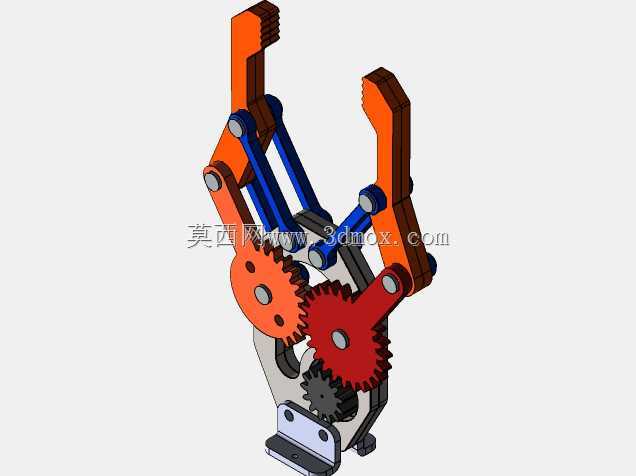

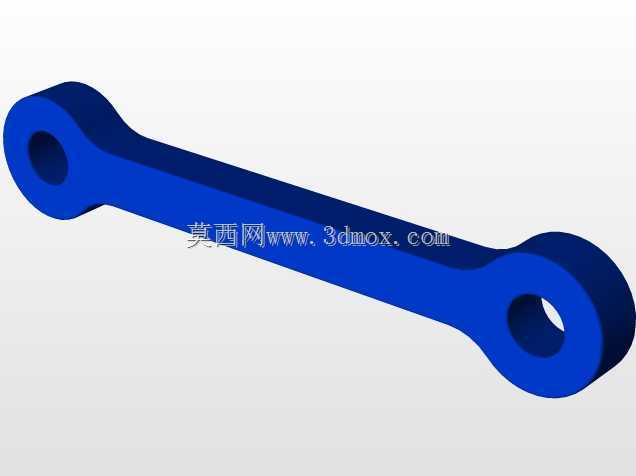

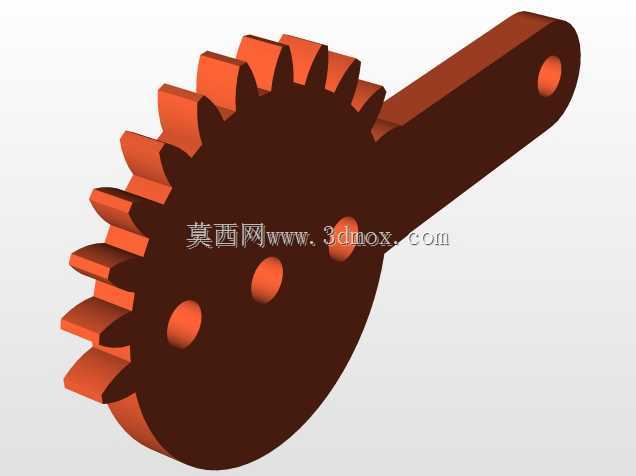

  传动路径从基座内部的小齿轮开始,动力经中间齿轮传递到两侧带齿扇的主动摆臂,两个主动摆臂再通过蓝色连杆驱动外侧橙色夹持指完成张合。齿轮啮合的作用是强制两侧摆臂保持镜像运动,即使单侧夹指先接触工件,另一侧也会继续收拢,直到两侧接触力趋于一致,这种结构对形状不规则、尺寸存在公差的工件有较好的包容能力。连杆长度与铰接点位置经过匹配,夹指在闭合过程中既有平动趋势,也带有微小的回转包络动作,能够贴合柱形、盒形以及带局部台阶的零件表面。

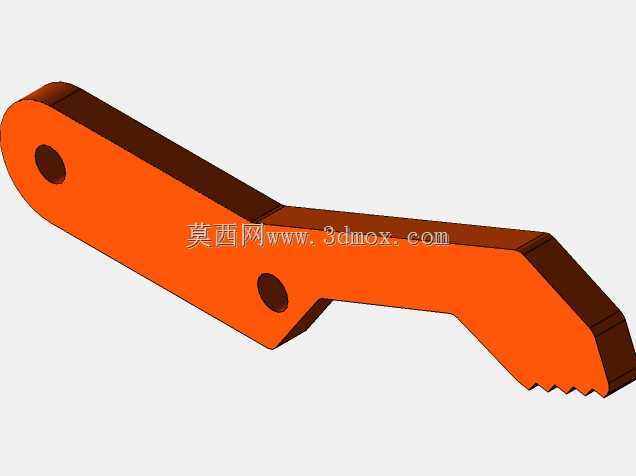

  从结构布局看,所有铰接销轴均沿同一方向贯穿板件,装配时可以从单侧完成穿销与限位,维护拆检比较方便。夹指内侧开设了多道平行齿槽,目的不是切削,而是增加接触摩擦,在夹持表面光滑的塑料件、机加工小件时降低滑脱概率。若用于易碎工件,也可在齿槽位置加装聚氨酯或橡胶垫,只需在夹指上预留沉孔即可固定,不需要改动主体连杆尺寸。

  基座下方的连接块采用标准化接口思路,可根据实际末端执行器需求更换为法兰盘、快换接头或气动旋转接头。整体受力路径清晰:工件反力从夹指经连杆传到齿轮摆臂,再由基座安装面承担,销轴主要承受剪切力,板件受力以拉压为主,没有复杂的薄壁悬臂结构,因此在常规夹持负载下刚性表现稳定。设计时需要重点控制齿轮中心距、连杆孔位同轴度以及夹指闭合终点间隙,这些尺寸直接影响夹持对中性和重复定位精度。对于需要频繁启停、节拍较短的自动化工位,这种纯机械联动方案相比多驱动独立控制夹爪,控制逻辑更简单,布线与气路也更少,调试阶段只需校准一个开合原点即可投入运行。
