工业机器人多工位电连接模组结构

　　该电连接模组面向工业机器人末端执行器、快换工装及自动化工位之间的动力与信号接驳场景，重点解决多回路并行连接、重复定位插拔以及现场维护时的快速辨识问题。实际产线中，机器人抓手、焊接夹具或检测工装经常需要随工序切换，连接器既要承担多路电源导通，又要为传感器、电磁阀和反馈信号提供稳定触点，因此结构上采用成排布置的独立接触单元，通过底座统一安装，再由上部压板和侧向联动件完成压紧与释放。

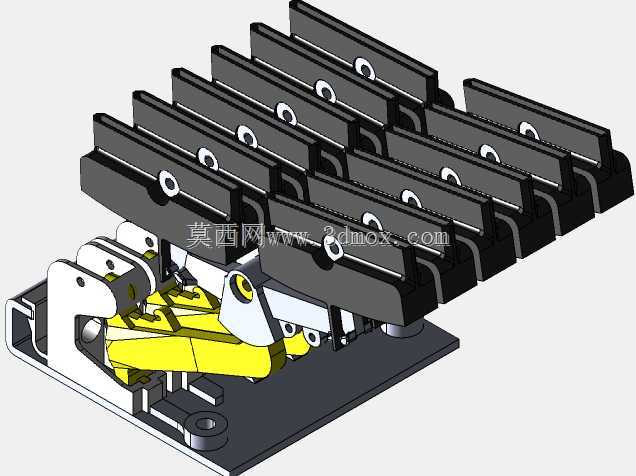

　　从功能划分看，黄色构件位于模组中部，承担动作导向和力传递作用；白色支架用于铰接和限位，保证每次压合时接触块的行程一致；深色长条形模块为各导电回路提供绝缘隔离与安装支撑，相邻单元之间留有清晰间隙，可降低爬电风险，也便于单独更换损坏回路。底座预留沉孔和定位面，安装时能够以底面作为基准贴合设备安装板，侧面轮廓则用于校核与周边管线、护罩及机器人运动包络之间的安全距离。

　　设计思路上，模型没有采用单一整体式插座，而是把多个连接通道模块化排列。这样做的好处是在不同工位需要不同针脚数量时，可通过增减单元快速适配，同时维护人员不必拆卸整个连接器，只需针对故障回路进行检修。铰接点位置经过避让处理，使压板开合过程中不会与接插方向上的线缆接头发生干涉；底部凸台和安装孔构成明确的安装边界，结构工程师在布局设备时可直接据此确定开孔范围、紧固件规格以及线束弯曲半径。

　　外形方面，模组整体呈低矮矩形排布，适合安装在工装板、机器人法兰附近或工位交换平台上。多联结构使接触压力分布更均匀，避免单侧受力导致偏磨；上部压板在闭合后形成连续防护面，可减少焊渣、粉尘和切削液对触点区域的直接侵入。对于三维建模人员而言，该模型可用于检查连接器与夹爪支架、线槽、快换盘之间的装配关系，也能作为电柜到末端执行器之间接口设计的参考。选型时应结合实际电流、信号路数、插拔频率和安装空间确认单元数量，并在运动仿真中重点校核压板打开角度、连接器插拔行程以及机器人高速运行时的外轮廓干涉。
