复古风格玩具小火车轨道套装三维设计

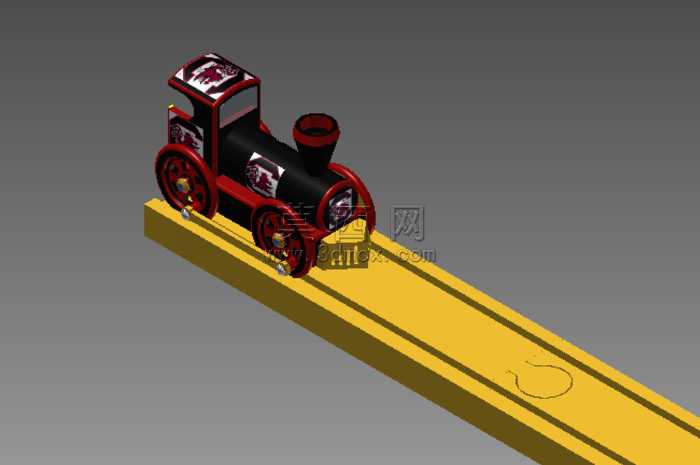

本作品为复古风格玩具小火车搭配专用轨道的三维设计成果，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循玩具产品的结构合理性与外观还原度要求，从基础草图绘制开始，先完成轨道部件的轮廓绘制，通过拉伸、扫掠等基础特征命令生成带双轨凹槽的长条轨道基体，轨道表面的磨损痕迹、端头的挂钩连接结构都通过细节特征逐一还原，确保轨道段之间可以实现拼接适配。机车部分的建模按照真实复古蒸汽机车的比例进行缩放设计，先拆分出锅炉、驾驶室、烟囱、轮组、底盘五大核心结构模块，锅炉部分采用旋转凸台命令生成圆柱形主体，表面的装饰标识通过贴图与浮雕特征结合实现，还原经典玩具火车的红黑撞色复古质感；驾驶室部分通过抽壳命令生成内部空腔，顶部的弧形顶盖、侧面的开窗结构都通过拉伸切除与圆角处理完成边缘顺滑过渡，避免玩具类产品的尖锐棱角问题；烟囱部分采用锥形凸台搭配顶部收口结构，还原蒸汽机车烟囱的经典造型；轮组部分严格按照轨距进行尺寸匹配，每一组车轮都包含轮毂、轮缘、轴接结构，通过装配约束将轮组与底盘进行连接，确保轮组可以沿轨道方向顺畅滚动，轮缘部分的凸起尺寸经过反复校核，刚好卡入轨道的凹槽内，避免运行过程中出现脱轨问题。材质渲染阶段，车身主体黑色部分采用哑光磨砂塑料材质，红色装饰条、车轮部分采用亮面烤漆材质，轨道部分采用哑光黄色工程塑料材质，搭配轻微的做旧纹理效果，还原木质玩具轨道的温润质感，渲染过程中添加了柔和的环境光与定向补光，突出车身曲面的光影层次，让整体模型的视觉效果更贴近真实实体玩具的质感。设计思路上以工程类教学演示玩具为核心定位，所有结构都做了可动性适配，既可以作为三维建模教学的案例参考，也可以用于3D打印制作实体玩具，各部件之间的装配间隙预留了0.2mm的公差，确保打印后可以顺利组装，轮组与底盘的连接轴采用间隙配合，保证转动顺畅无卡顿，整体模型结构完整，细节丰富，兼顾了外观还原度与结构实用性。
