费斯托紧凑型双作用气缸三维结构设计

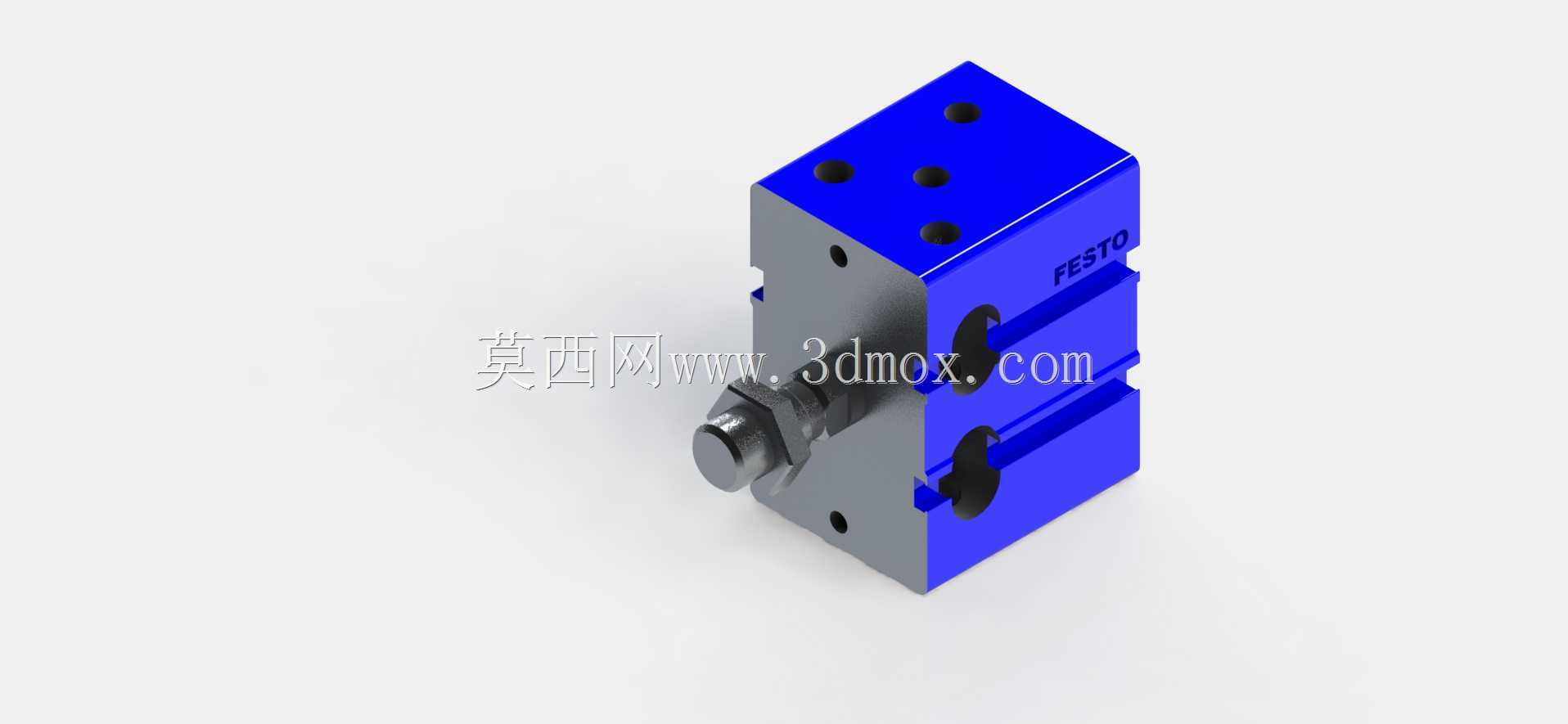

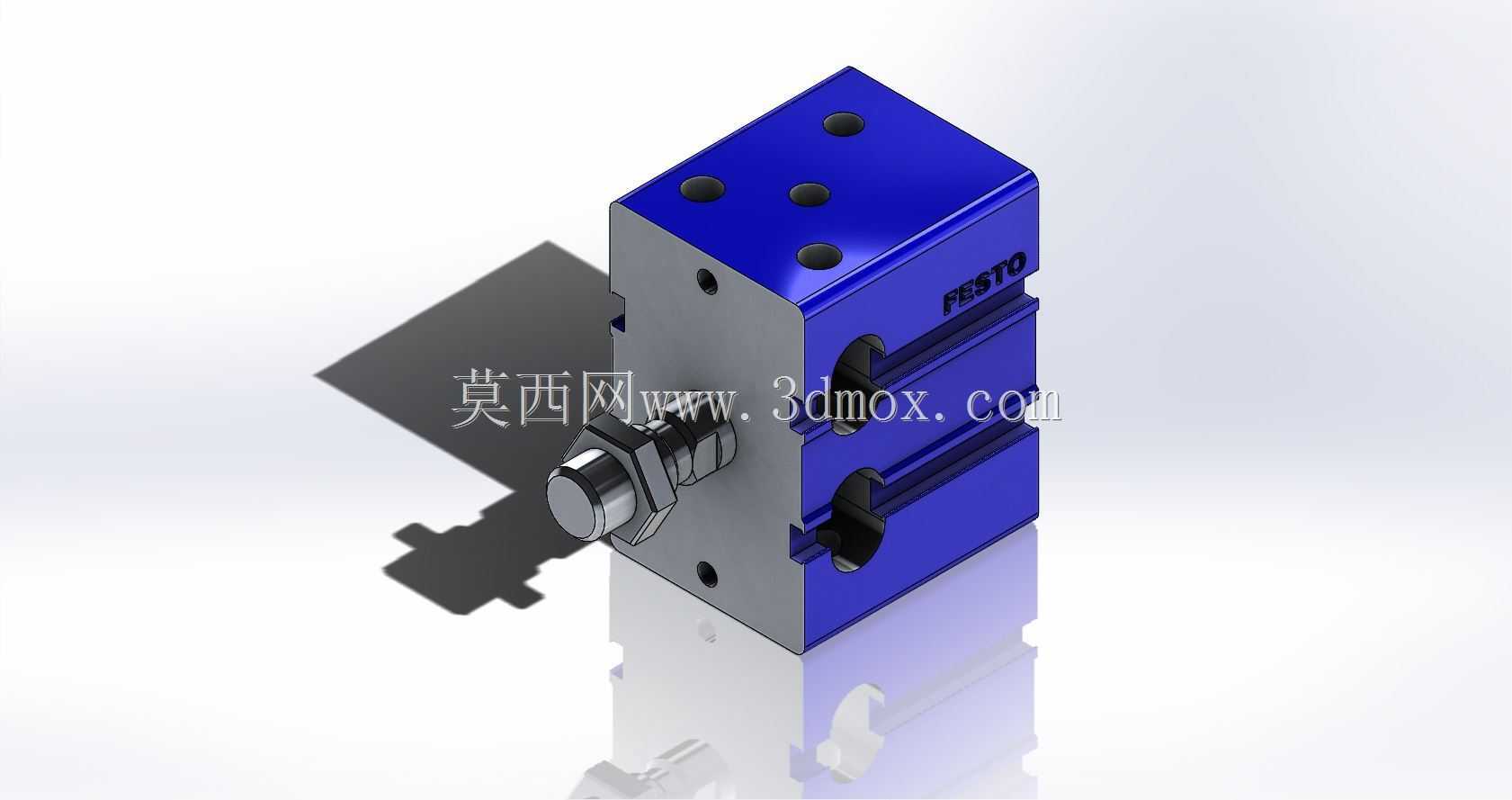

　　在自动化产线的气动执行环节，紧凑型气缸一直是小空间工位的首选执行元件，这款缸径32mm的费斯托双作用紧凑型气缸，在3C电子装配、轻工包装、小型工装夹具的往复驱动场景中应用十分广泛。从实际安装适配性来看，该气缸采用方形本体设计，缸体顶面预留四个规则分布的安装螺纹孔，可直接从顶面完成与安装基板的固定，不需要额外加装安装支架，相比传统圆形拉杆式气缸，能节省至少30%的安装空间，适配工位紧凑、排布密集的自动化设备布局。缸体侧面预留的传感器安装槽，可直接适配费斯托全系磁性开关，无需额外加工安装位，能实时反馈活塞的伸出与缩回位置，给设备PLC提供到位信号，满足自动化工位的位置检测需求，避免硬限位碰撞带来的元件损耗。从功能设计逻辑来看，

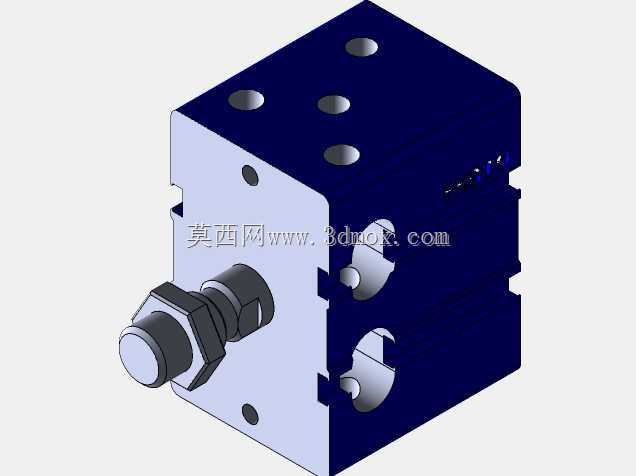

　　双作用的气路结构可实现活塞双向气动驱动，伸出与缩回动作都能提供稳定的输出推力，在32mm缸径规格下，0.5MPa工作气压时可输出约400N的轴向推力，足够驱动小型夹具开合、工件顶升、挡料机构升降这类常规轻载动作。活塞杆端采用外螺纹连接结构，可根据实际工况搭配不同的连接接头，比如浮动接头、Y型接头、I型接头，适配不同的负载连接需求，抵消安装时的微小同轴度误差，延长活塞杆密封件的使用寿命。缸体的进出气口分布在缸体侧端面，气路接口采用标准内螺纹，可直接适配常规气动快插接头，现场布管时可根据设备走线方向选择不同朝向的安装方式，不需要额外改造气路走向。从建模细节来看，整个模型还原了气缸的所有安装边界尺寸，包括缸体的长宽高外形尺寸、

　　安装孔的孔距与螺纹规格、活塞杆的伸出长度、气口的位置与螺纹尺寸，在做设备整体装配时，可直接导入模型做干涉检查，提前验证安装空间是否足够，避免现场安装时出现与周边机构干涉的问题。缸体表面的品牌标识、密封槽的位置、活塞的导向结构都做了等比例还原，能直观看到气缸内部的活塞导向与密封布局，对于做气动系统选型、设备布局设计的工程师来说，可直接参考该模型完成工位的执行元件选型与安装位设计，不需要反复核对样本参数调整安装空间。在小型非标设备的设计中，这类紧凑型气缸的使用频率极高，相比标准气缸，它的轴向长度更短，在需要短行程往复驱动的工位，比如工件的短距离推送、夹具的夹紧松开、检测工位的探头升降，都能看到这类元件的应用，建模时还原的所有安装尺寸，能直接对接生产加工的安装板开孔，减少设计阶段的尺寸核对工作量，提升整体设计效率。
