柱式传感检测元件结构设计方案

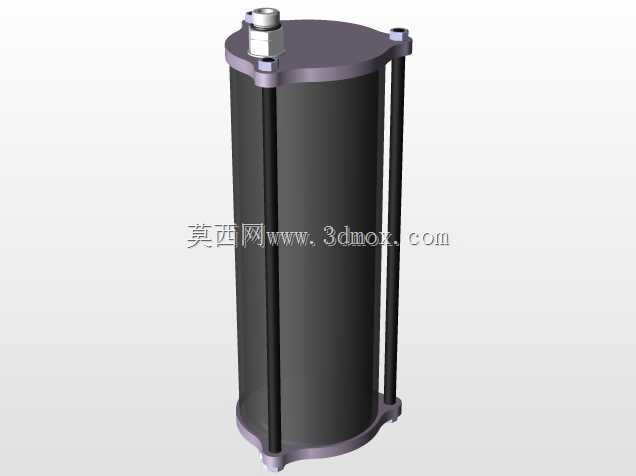

　　这款柱式传感检测元件的结构设计，最初是针对户外长期布设的流体参数监测场景开发的，在水文监测、工业管网流体参数采集、地下管廊工况检测这类场景中，设备往往需要面对潮湿、浸水、粉尘附着的复杂工况，常规的开放式传感组件很容易因为外界杂质侵入出现检测精度漂移，甚至内部电路损坏的问题，因此整体结构优先考虑了密封防护与安装便捷性的平衡。整体采用立式圆柱壳体作为主体承载结构，圆柱形态的外壳在流体环境中受到的侧向冲击力更小，不会因为水流、气流的持续冲刷产生额外的结构共振，影响检测数据的稳定性。壳体上下端采用法兰式压盖结构，通过三根沿圆周均匀分布的长拉杆实现上下端盖的压紧固定，端盖与筒体的配合面预留了密封槽安装位，可适配O型密封圈或者平垫片密封，

　　能够满足IP67及以上的防护等级要求，即使长期浸没在水下也不会出现内部进水的问题。顶部预留的标准外螺纹接头，既可以作为传感信号的出线接口，搭配防水格兰头实现线缆的密封固定，也可以作为流体介质的引压入口，适配压力、液位类检测的传感芯体安装需求，接口采用通用工业管螺纹规格，不需要额外定制转接头就能和现有工业管线完成对接。底部的端盖预留了两个对称的安装凸耳，凸耳上开有通孔，既可以通过膨胀螺栓直接固定在混凝土基座、管廊壁面上，也可以搭配卡箍实现杆装固定，安装时不需要额外设计复杂的适配支架，现场施工的调整空间很大。从内部空间布局来看，筒体内腔预留了足够的安装空间，除了可以固定传感芯体之外，还能容纳信号调理电路板、备用供电模块等组件，

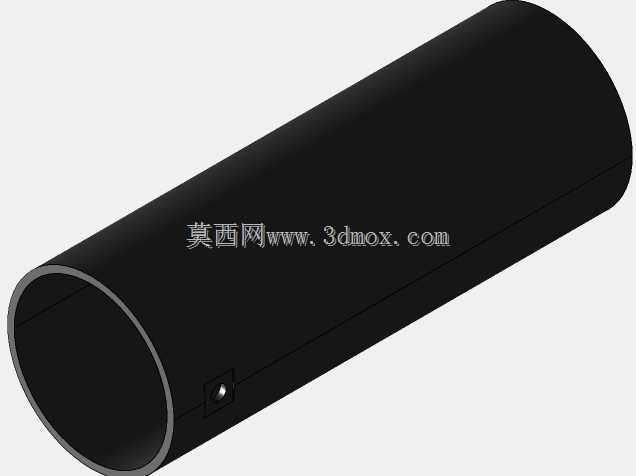

　　不需要额外外挂接线盒，整体集成度更高。设计过程中特意将拉杆设置在筒体外侧，一方面避免拉杆占用内部有效安装空间，另一方面在后期维护时，只需要松开拉杆螺母就能拆开上下端盖，直接更换内部的芯体或者电路组件，不需要整体切割破坏原有安装结构，大幅降低现场运维的工作量。筒体本身的壁厚经过受力校核，在1MPa的外部水压下不会出现明显形变，不会因为壳体变形挤压内部组件导致检测偏差，同时整体重量控制在合理区间，单人即可完成现场安装搬运，不需要借助重型吊装设备。这类柱式结构的传感元件，除了流体参数检测之外，也可以通过更换内部芯体实现振动、温度、位移等多类参数的检测，壳体结构具备很强的通用性，只需要调整顶部接头的规格和内部安装支架的尺寸，就能适配不同类型的传感组件，不需要重新开模制作外壳，能够有效缩短同类产品的开发周期，降低非标传感检测设备的制作成本。
