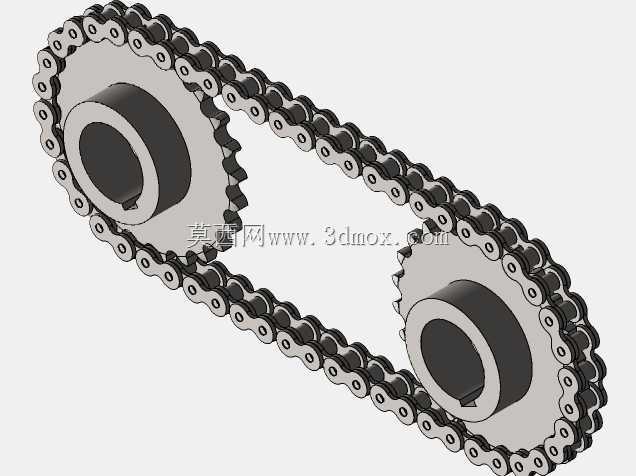

双链轮滚子链传动组件结构设计

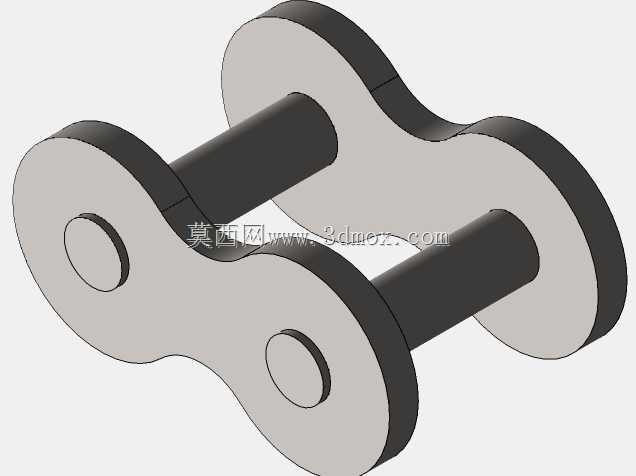

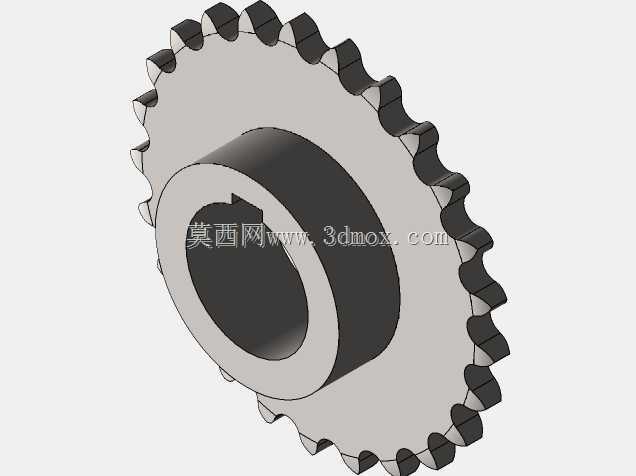

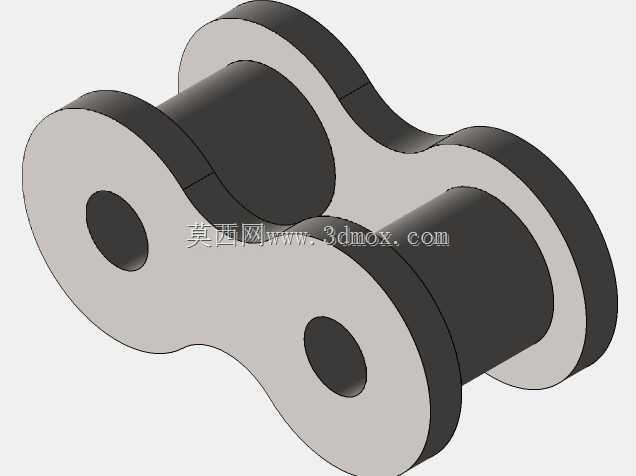

　　这套链传动结构在常规输送线、小型动力传输工位中应用十分普遍，日常做设备改型时经常会碰到类似的传动布局需求。两个链轮的中心距在设计时预留了足够的张紧调节余量，避免长期运行后链条磨损伸长出现跳齿、脱链的问题，链轮的齿形采用标准三圆弧一直线齿廓，啮合过程中能和滚子形成顺滑的滚动接触，减少啮合冲击和额外的磨损量。链轮中心的轴孔做了键槽结构，和传动轴装配时可以通过平键传递扭矩，避免轴和轮毂之间出现相对滑动，轮毂的轴向长度根据常用的轴系支撑跨度做了匹配，安装时不需要额外加装过长的轴套来调整位置。配套的滚子链是标准节距规格，链板的冲压成型轮廓做了圆角过渡，减少应力集中带来的链板断裂风险，销轴和外链板、套筒和内链板之间均采用过盈配合，

　　套筒和销轴之间保留合理的间隙保证链条弯折时的转动灵活性，滚子可以在套筒上自由转动，和链轮齿接触时将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗。设计这套结构时首先根据传递的额定扭矩、输入转速选定了对应的链条节距和链轮齿数，小链轮齿数选择时避开了偶数齿和链条链节数的公约数，能让链轮轮齿磨损更均匀，延长整套传动件的使用寿命。两个链轮的安装端面做了共面度的设计约束，装配时只要保证两个链轮的端面跳动在允许公差范围内，就能避免链条运行时出现侧向偏磨、爬齿的问题。链条的张紧边和松边的垂度也做了设计参考，水平安装时松边垂度控制在中心距的千分之二到千分之三之间即可，不需要额外加装张紧轮就能满足平稳传动的需求。

　　这类传动结构相比带传动不会出现弹性滑动，平均传动比准确，传动效率更高，作用在轴上的张紧载荷更小，适合在高温、多粉尘的车间工况下使用，在小型物料输送、设备主轴动力传递、低速重载的传动工位都能稳定运行，建模时所有配合面的尺寸都按照标准公差做了预留，直接导出工程图就能用于生产加工，装配时也能和标准件库中的对应紧固件、传动轴直接匹配，不需要额外做尺寸调整。
