电动活塞式阀门启闭驱动装置三维设计

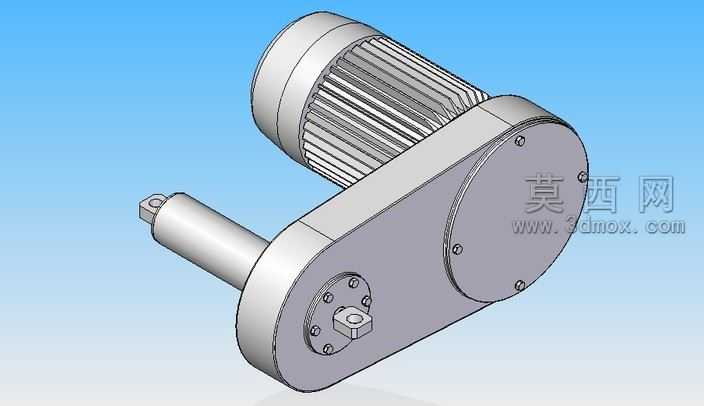

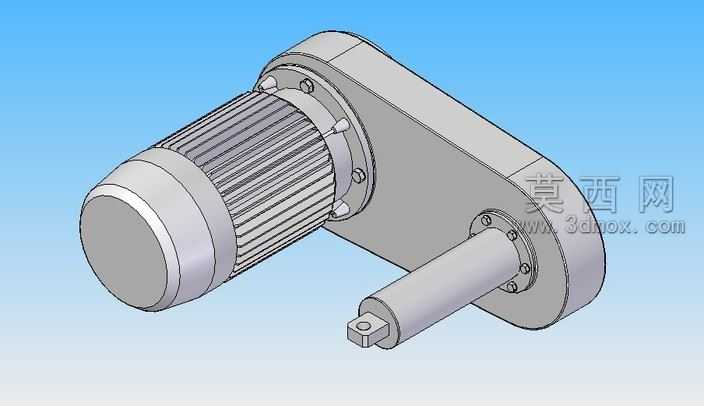

本作品为电动活塞式阀门启闭驱动装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先对装置的整体功能逻辑进行拆解，明确其作为阀门配套执行件，需要实现电机动力输入、减速增扭、直线活塞往复输出的核心功能，以此为基础搭建整体装配框架。建模阶段优先绘制核心传动部件的草图，对电机壳体的散热筋结构采用阵列特征快速生成，保证散热筋的间距均匀、轮廓规整，还原电机外壳的真实散热结构形态；针对减速腔部分，先绘制腔体的主体轮廓，通过拉伸、切除特征完成腔体的壁厚设计，再对腔体端盖的螺栓安装孔进行圆周阵列，保证孔位的同轴度与位置精度，端盖与腔体的配合面预留合理的装配间隙，符合实际机械装配的公差要求。输出端的活塞轴部分，采用回转特征生成轴体主体，对轴端的连接方头进行单独切除建模，保证方头的尺寸精度可匹配阀门的连接接口，轴体与腔体的配合位置设计有对应的轴肩定位结构，确保装配时的轴向定位准确。渲染阶段采用金属哑光材质赋予装置的壳体与端盖部件，还原铸铝壳体的细腻磨砂质感，对电机的散热筋部分做轻微的反光处理，突出筋条的立体轮廓；输出轴部分采用亮面金属材质，区分出轴类零件的加工面质感，背景选用渐变天蓝色衬托主体，通过定向光源投射出柔和的阴影，凸显装置各部件的装配层次与结构轮廓。设计过程中重点优化了动力传递的结构布局，将电机与减速腔体采用偏置平行布局，缩短装置的整体轴向长度，适配狭小的阀门安装空间，内部传动结构的传动比经过反复核算，保证输出的活塞推力与行程可满足常规阀门的启闭需求，各连接螺栓的位置均避开内部传动件的运动路径，避免运行过程中出现干涉问题，整体模型的所有零件均完成装配约束，可实现完整的运动仿真演示，直观展示电机转动带动活塞往复运动的全过程，清晰呈现电动驱动阀门启闭的工作原理。
