PCB面板安装式汽车刀片保险丝座结构设计

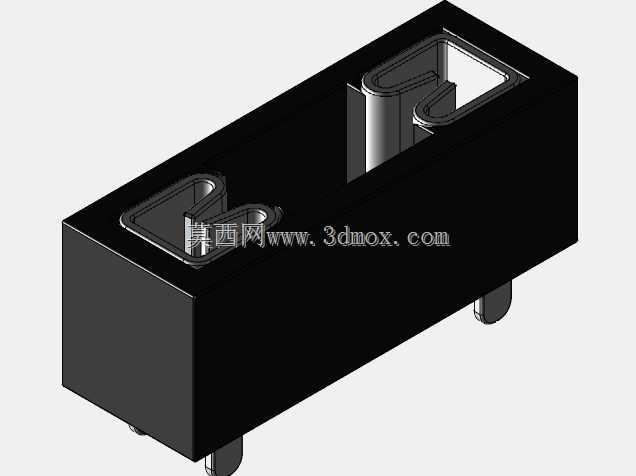

　　车载电路的过载保护是整车电气系统可靠性的核心环节之一，这类PCB安装式保险丝座，主要适配汽车车身控制模块、车载电源分配单元、改装车载电子附件的电路板直装场景，区别于传统线束插接式保险座，直焊在PCB上的结构能大幅缩减配电模块的内部布线空间，减少线束转接带来的接触电阻与松脱风险。从实际装车工况来看，这类保险座需要承受车辆行驶过程中的持续振动，同时适配车载环境-40℃到85℃的温度波动，因此基座采用耐温阻燃的工程塑料注塑成型，内部夹持端子选用高弹性铜合金并做镀锡处理，既保证刀片保险丝插入后的接触压力稳定，也能避免长期使用后的氧化锈蚀，降低接触压降过大导致的发热问题。设计过程中首先要明确适配的保险丝规格，对应ATC、ATM、

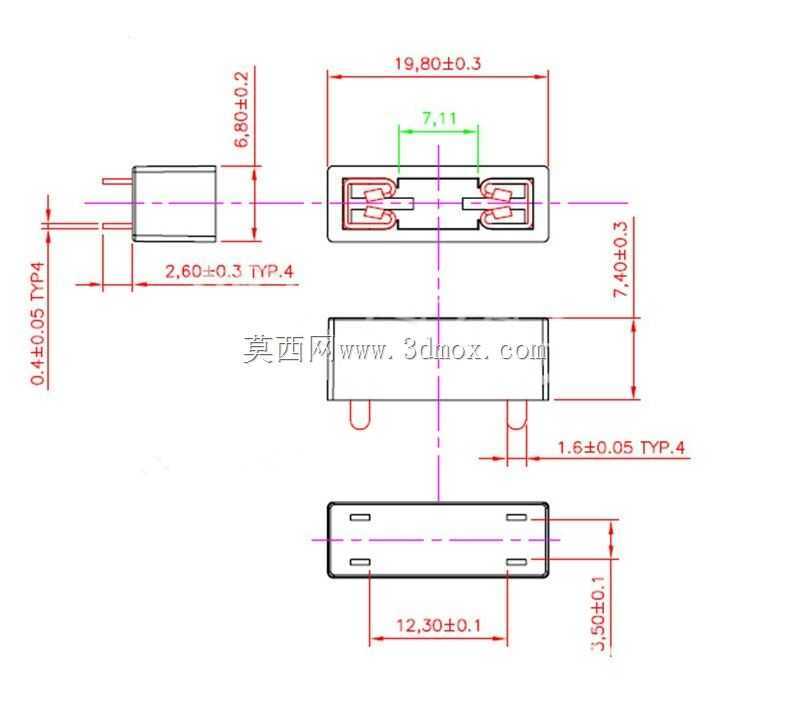

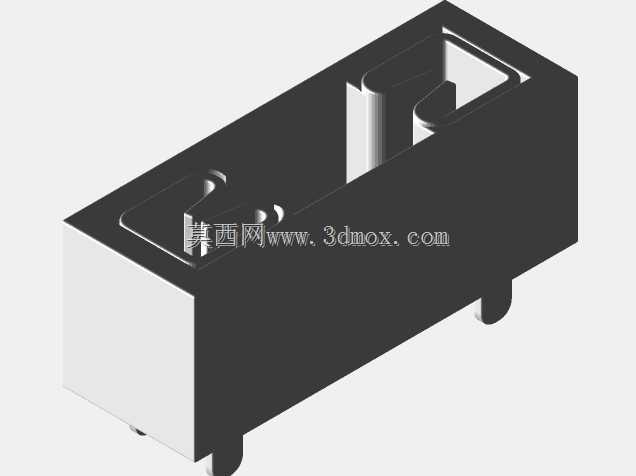

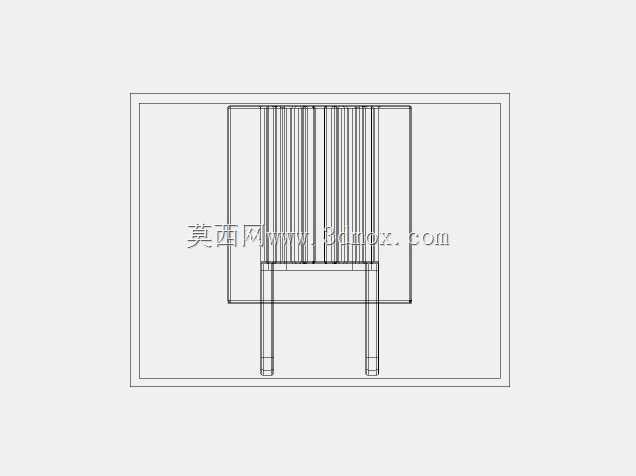

　　ATO系列标准汽车刀片保险丝，夹持弹片的开口尺寸、接触点弧度都要匹配保险插片的厚度与插拔力要求，既要保证日常使用中不会因振动松脱，也要满足保险丝熔断后徒手更换的操作力度，不会出现插拔过紧损坏PCB焊盘的问题。安装边界上，该款保险座采用PCB直插焊接固定，两个引脚的孔位间距、焊盘尺寸严格对应标准布线规范，基座底部预留0.8mm的离板间隙，避免焊接后基座与PCB板面贴合过近导致的助焊剂残留、潮气积存问题，整体安装高度控制在8mm以内，适配车载控制盒紧凑的内部堆叠空间，不会和上盖或者周边元器件产生干涉。端子的走线端设计成直插焊脚，过孔直径适配常规波峰焊工艺要求，焊接后能承受5N以上的轴向拉力，满足车载产品的机械强度要求。

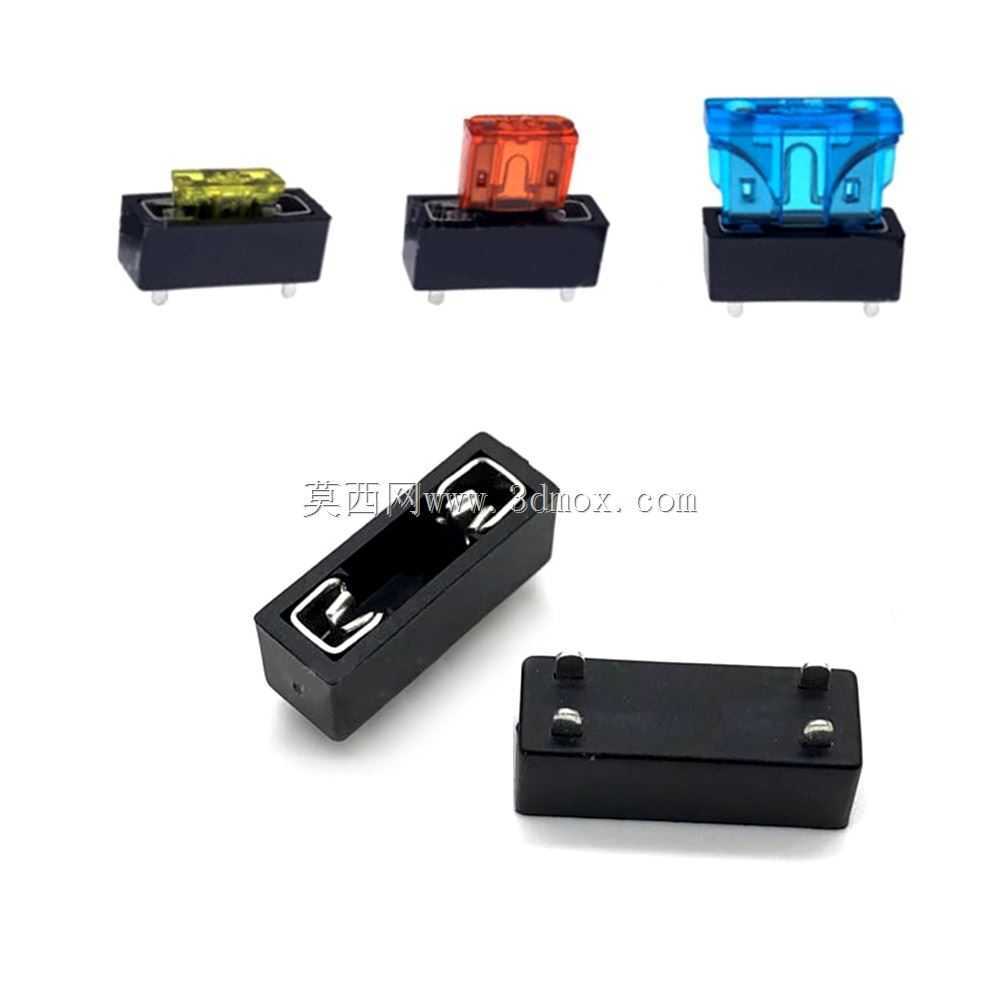

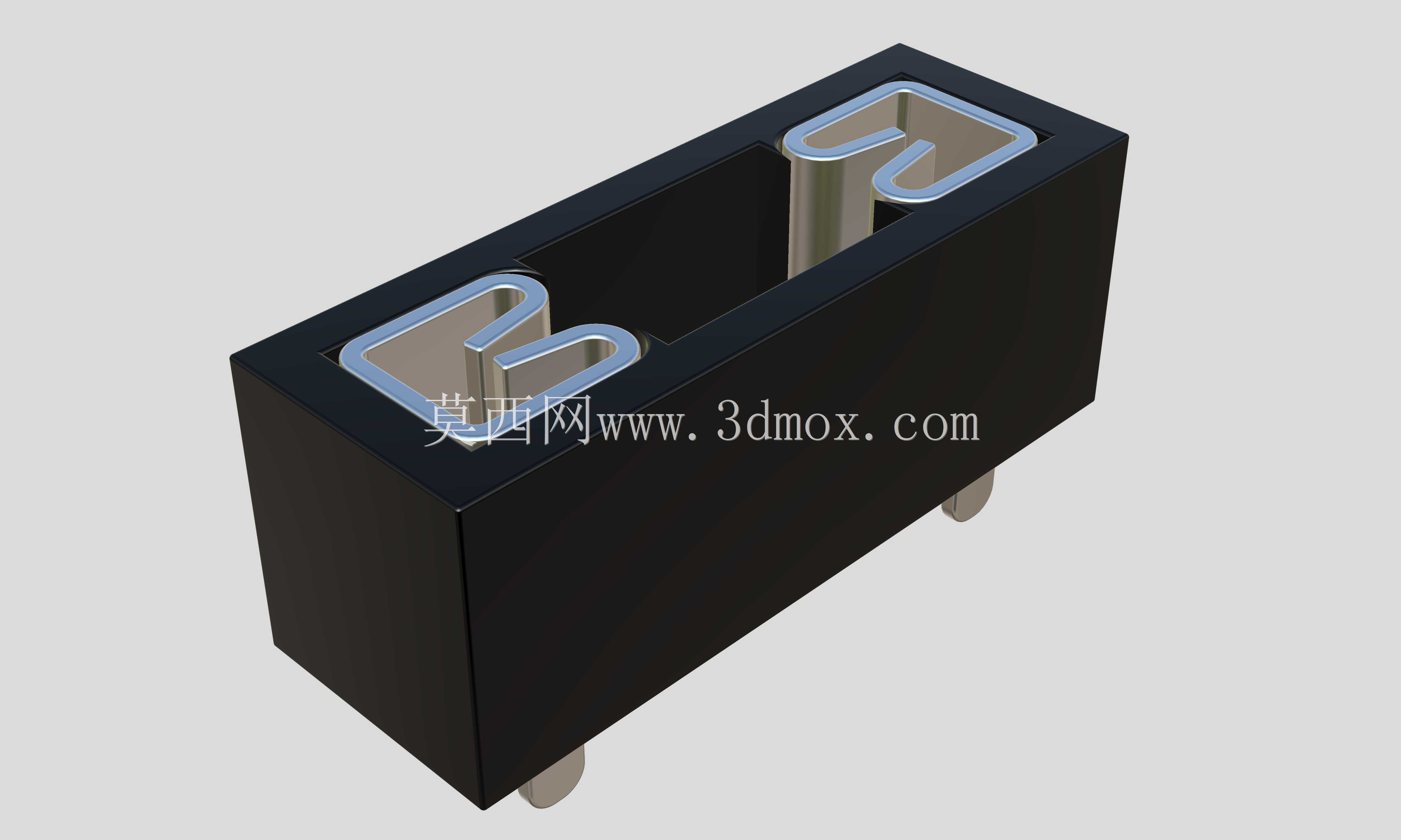

　　单座对应1路电路保护，额定承载电流20A，适配500V以下交直流电路的过载保护需求，在车载逆变器、车载DC-DC模块、新能源汽车低压配电板上都有广泛应用。外形设计上，基座上方预留了保险丝标识刻印区域，方便生产组装与后期维护时快速识别对应回路，上盖可选不同透明配色，既能直观看到内部保险丝的通断状态，也能防止灰尘、水渍直接接触带电部位，提升防护等级。设计时还需要考虑保险丝更换的操作空间，保险座周边10mm范围内不要布置过高的元器件，保证手指或者尖嘴钳有足够操作空间取出熔断的保险丝，同时基座的棱角做R0.5的圆角处理，避免组装过程中划伤操作人员或者损坏周边线材绝缘层。
