单缸活塞曲柄齿轮联动传动结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:615693
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构
  • 单缸活塞曲柄齿轮联动传动结构

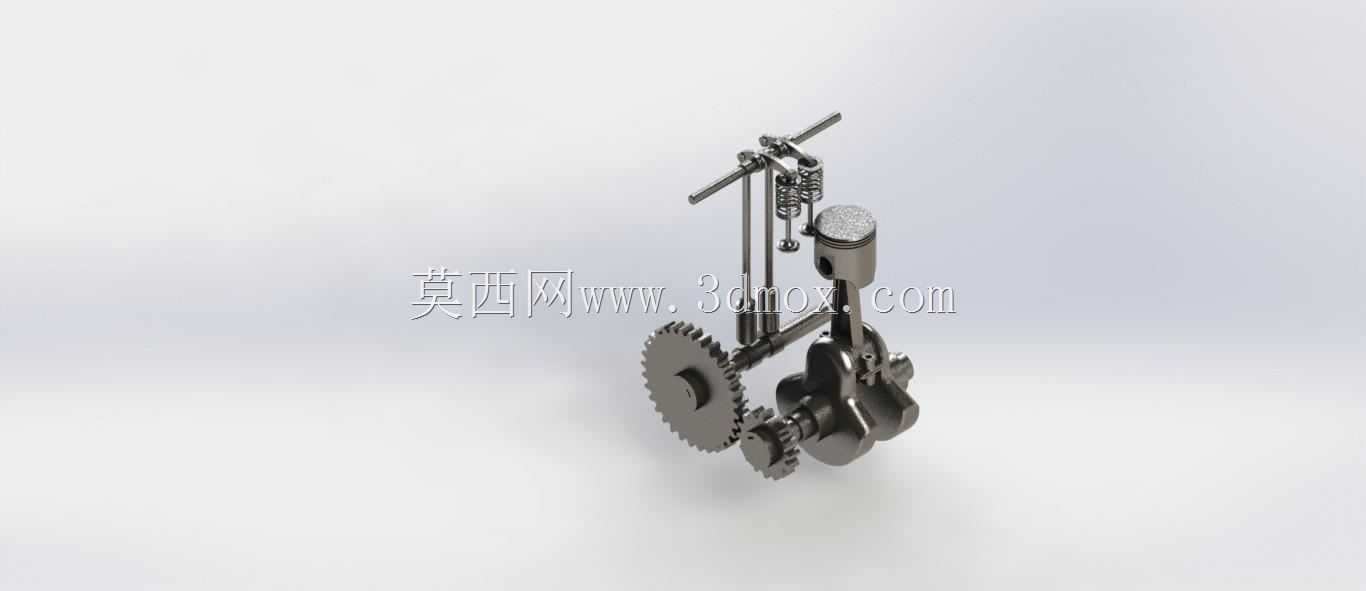

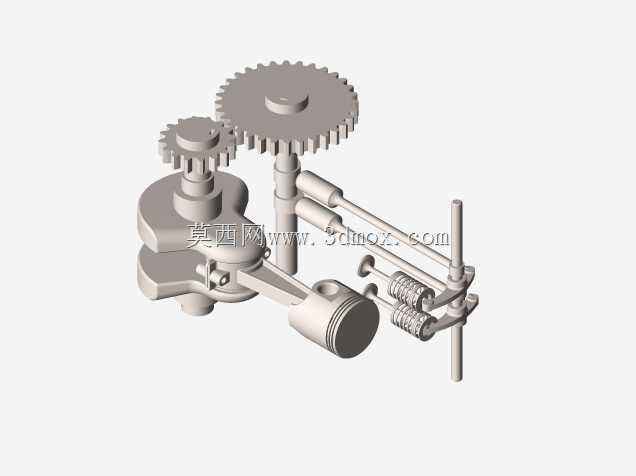

  这套传动结构的核心是复刻单缸动力单元的运动传递逻辑,在小型内燃动力设备、教学演示教具、简易动力试验台架中都有对应的应用场景,很多职业院校的机械原理实训台,都会采用同构型的结构来演示曲柄滑块的运动转换过程,帮助学习者直观理解旋转运动与直线往复运动的转换关系。从结构组成来看,整套机构包含活塞组件、曲柄曲轴、啮合齿轮组、手动驱动摇杆几个核心部分,活塞部分采用圆柱导向结构,与缸体导向段的配合间隙控制在合理范围,避免往复运动过程中出现卡滞,活塞销与连杆小头的连接采用铰接结构,预留了足够的摆动余量,抵消曲轴转动过程中带来的连杆角度变化。曲轴部分的曲柄销偏心距直接决定活塞的行程长度,设计时需要匹配齿轮组的传动比,确保手动驱动摇杆转动时,

  整套机构的运动阻力处于舒适区间,不会出现受力死点。齿轮组采用直齿圆柱齿轮啮合,大小齿轮的齿数比经过匹配,既可以实现转速的调整,也能通过齿轮的啮合传递稳定扭矩,齿轮的齿形参数符合标准渐开线设计,啮合侧隙控制在合理范围,避免运动过程中出现过大的回差。手动驱动摇杆设置在齿轮轴的端部,力臂长度经过优化,手动操作时不需要施加过大的力就能带动整套机构连续运转。安装边界方面,整套结构的所有运动部件都在固定的机架范围内排布,齿轮啮合区域、曲柄转动区域、活塞往复区域都预留了足够的安全间隙,不会出现运动干涉,机架的安装孔位设置在底部平面,可以直接固定在试验台架或者演示台面上,不需要额外制作复杂的安装转接件。设计过程中优先保证运动逻辑的准确性,

  每个铰接点的转动自由度都做了约束,既保证转动灵活,又不会出现多余的窜动,导向段的长度足够支撑活塞的全行程运动,避免活塞运动到上下止点时出现偏磨。这套结构没有冗余的装饰部件,所有零件都服务于运动传递的功能,在做原理验证或者教学演示时,可以很清晰地观察到每个部件的运动状态,理解动力从输入端到输出端的整个传递路径,对于刚接触机械结构设计的从业者来说,也可以通过拆解这套结构的建模逻辑,掌握曲柄滑块机构、齿轮传动机构的配合设计要点,理解运动干涉检查、装配约束设置的实际工程意义。
