多自由度仿人臂型操控输入装置结构设计

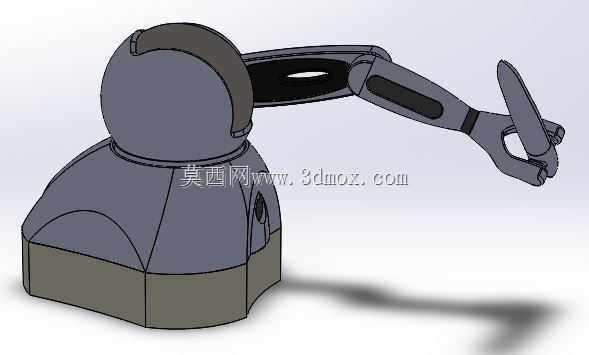

　　这款操控输入装置的结构设计，核心面向遥操作、虚拟仿真交互场景下的高精度位姿输入需求，区别于常规两轴游戏摇杆，其采用类人臂串联构型，从基座到末端操作端共设置多组转动副，可覆盖空间内大范围位姿输出，适配工业遥操作、虚拟装配训练、康复医疗训练系统等多类场景的输入需求。从结构布局来看，基座采用多边形下沉式设计，底部预留标准安装孔位，可直接固定在操作台台面或专用支架上，基座内部集成各关节的角度检测模块与走线通道，所有信号线缆从基座底部出线，避免操作过程中线缆剐蹭干涉。大臂与小臂段采用轻量化中空结构设计，关节处设置阻尼调节结构，可根据操作场景调整关节转动阻尼，既可以在精细操作场景下调高阻尼提升操作稳定性，

　　也可在快速位姿调整场景下调低阻尼降低操作疲劳，关节转动范围经过限位设计，避免超程转动导致内部线束拉扯损坏。末端操作端采用仿人指捏持构型，设置可自适应贴合手指的按压接触面，内置操作力检测单元，可将操作者的捏持力度同步转化为信号输出，匹配遥操作场景下末端执行器的夹持力控制需求。设计过程中优先考虑操作舒适度，各段臂长参考成年人上肢操作范围设定，操作者坐姿状态下手臂自然放置即可覆盖整个操作行程，无需大幅度抬臂或侧身，长时间操作不易产生肌肉疲劳。关节处的角度检测单元采用非接触式检测方案，避免接触式磨损带来的精度衰减，长期使用仍可保持稳定的位姿检测精度。各转动副配合面采用耐磨工程材料衬套，无需频繁加注润滑脂即可保持顺畅转动，降低后期维护成本。

　　整体结构的重心经过配平设计，静态下各关节不会出现自行下坠的情况，操作者无需额外施加扶持力即可保持当前位姿，在需要长时间固定位姿的操作场景下可大幅降低操作负荷。外壳曲面采用大圆角过渡处理，无尖锐棱角，操作过程中不会剐蹭操作者衣物或皮肤，基座底部设置防滑减震垫层，即便是未采用螺栓固定的临时使用场景，也可避免操作过程中装置出现移位。
