BSP1/8至4寸系列内丝管帽三维设计

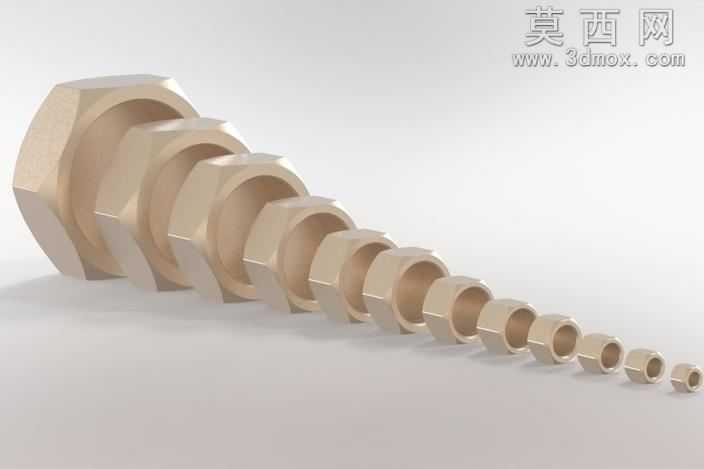

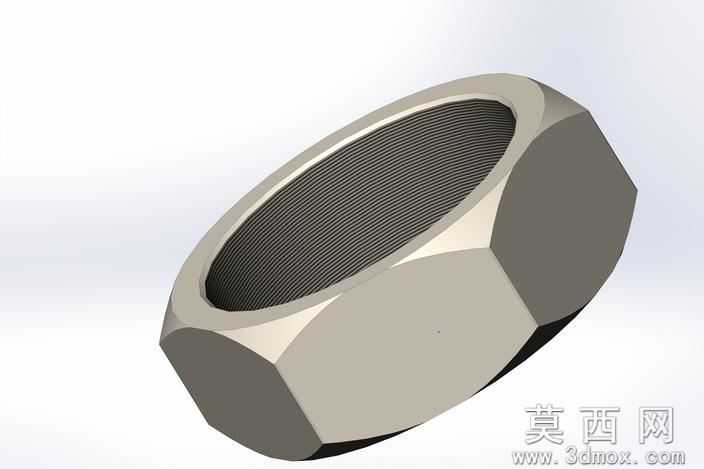

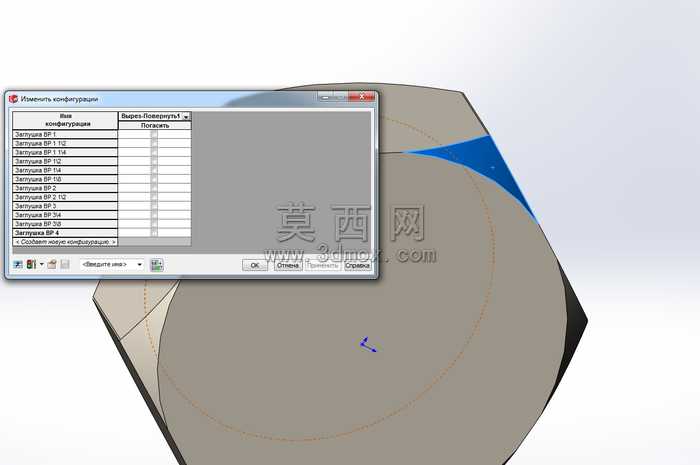

本系列管帽三维模型采用SolidWorks进行参数化建模设计，覆盖BSP1/8"至4"共12种常规英制管螺纹规格，建模过程中严格遵循BSP英制管螺纹的标准牙型、螺距与公差参数，确保螺纹特征的尺寸精度符合管路连接的通用规范。模型整体采用六角外形加内螺纹通孔的结构设计，建模时首先以基准轴为中心绘制六角外形的拉伸草图，通过拉伸凸台生成主体基体，随后在基体内部通过螺旋线扫描切除的方式生成标准内螺纹特征，针对不同规格的管帽，同步匹配对应的六角对边尺寸、主体壁厚与整体高度，保证各规格模型的结构比例协调统一。材质渲染阶段采用黄铜金属材质，调整材质的漫反射、粗糙度与金属度参数，还原铜质五金配件的哑光金属质感，渲染时采用柔和的侧上方打光方案，清晰呈现六角棱边的结构转折与内螺纹的牙型细节，同时通过阵列排布的渲染方式直观展示全系列规格的尺寸梯度变化。设计过程中充分考虑管帽的实际使用场景，六角结构预留了足够的扳手夹持空间，壁厚参数满足常规低压管路的封堵承压需求，各规格模型的螺纹收尾处均做了合理的退刀结构处理，避免建模特征出现几何错误，所有模型的特征树均保留完整的参数化建模步骤，可根据实际使用需求快速调整尺寸参数，适配不同的管路设计项目调用。
