Arduino Mega开发板3D打印防护外壳

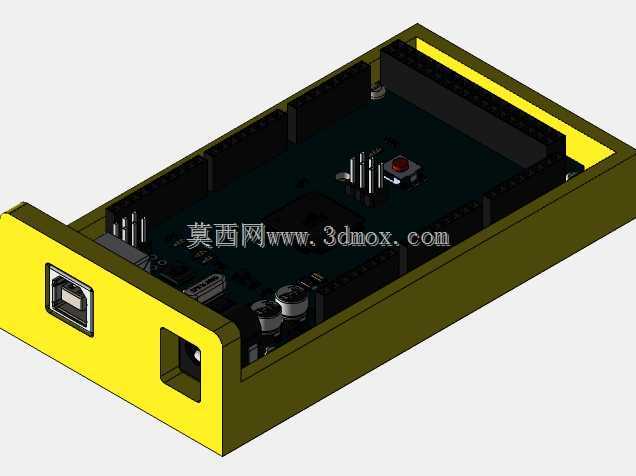

　　这款适配Arduino Mega开发板的3D打印外壳，主要面向嵌入式开发、开源硬件项目搭建、教学实验平台搭建等场景使用，日常做原型机验证、小型智能设备开发时，裸露的开发板容易受桌面金属碎屑、焊渣、泼溅液体的影响，也容易在挪动、堆叠时碰歪插针、刮伤板载元件，这款外壳就是针对这类实际使用痛点设计的防护结构。设计时首先做了开发板的全尺寸贴合限位，内部预留的卡槽刚好卡住Arduino Mega的板边，安装时不需要额外打胶或者螺丝固定，直接将开发板顺着卡槽推入即可完成固定，不会出现板体在壳内晃动偏移的问题。外壳侧面精准预留了USB接口的开口，位置完全对齐板载USB-B口的安装边界，插下载线、通讯线时不会被壳体挡住，不需要额外扩孔；

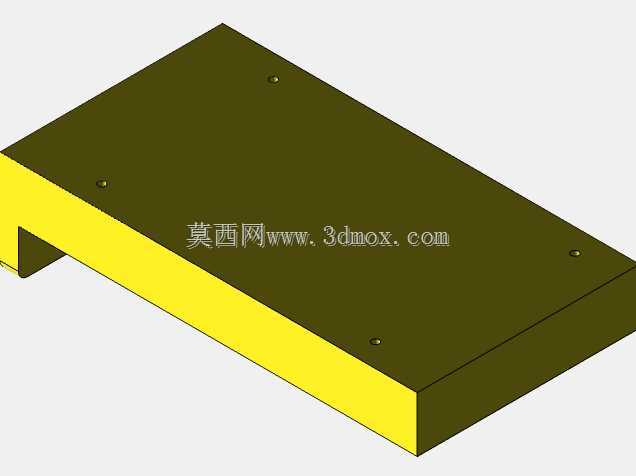

　　同时对应板载电源接口、扩展排针的位置也做了避让，既不影响外接传感器、执行器的接线操作，也能给排针根部提供一定的支撑，减少插接线时排针受力开焊的概率。外壳顶部做了半开放设计，没有完全封盖板面，一方面是方便开发过程中随时查看板载电源指示灯、状态指示灯的闪烁情况，不需要拆开外壳就能判断程序运行状态，另一方面也能给板载的稳压芯片、主控芯片留出足够的散热空间，长时间连续运行时不会因为密闭空间积热导致芯片工作异常。壳体壁厚按照常规FDM3D打印的工艺要求设置为1.8mm，既保证打印时不会出现壁面穿孔、结构强度不足的问题，也不会因为壁厚过大浪费打印材料、增加整体重量。外壳边角做了R2的圆角过渡，没有尖锐的直角棱边，拿取时不会划手，

　　也能减少打印过程中边角翘曲的概率。外壳的内轮廓尺寸比开发板的实际外轮廓大0.2mm，预留了打印公差的补偿量，即使是普通桌面级FDM打印机打印，也能顺利将开发板装入，不会出现卡滞或者装不进去的情况。在外壳对应复位按键的位置做了下沉式的按键避让孔，不需要拆开外壳就能直接按压复位键，调试程序时操作更顺手。整体结构没有复杂的倒扣或者悬空结构，打印时不需要添加大量支撑，仅在接口开口位置添加少量易拆除的支撑即可，打印完成后去除支撑就能直接使用，后期如果需要加装散热风扇、扩展模块，也可以在壳体对应位置自行开孔改造，适配不同的项目改装需求。
