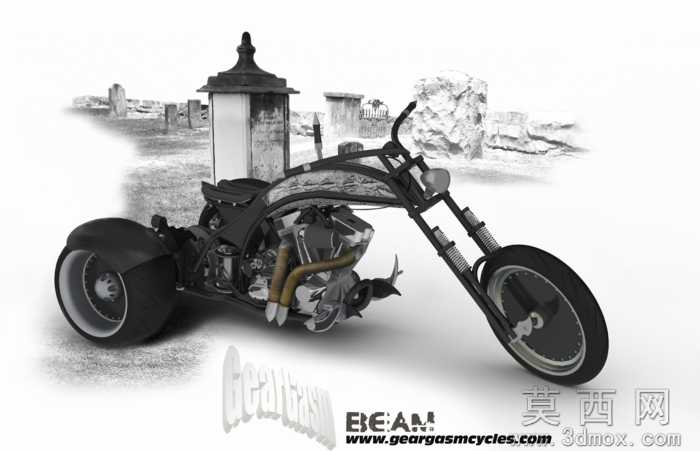

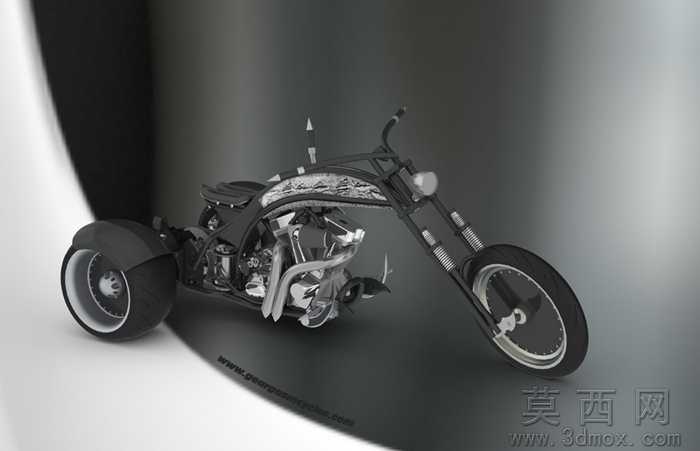

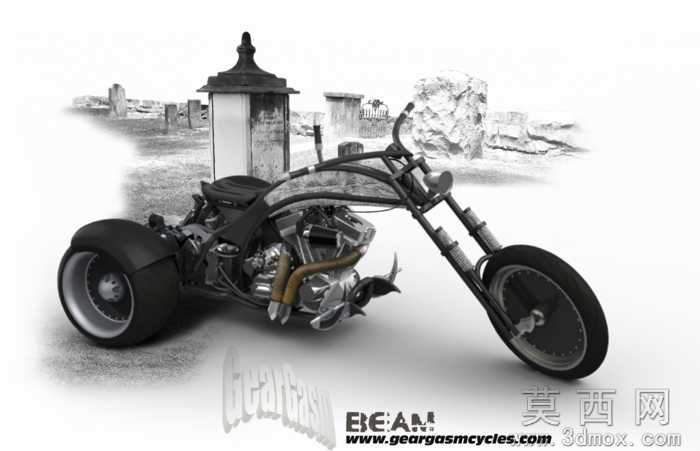

定制风格三轮摩托车SolidWorks设计模型

本模型为定制改装风格三轮摩托车的完整三维设计成果，建模阶段以美式定制机车的结构特征为核心参考，首先完成整车布局的基准搭建，确定前单轮后双轮的轴距、轮距参数，匹配长行程Springer前叉的倾斜角度，依次完成车架主体、前悬挂系统、V型双缸动力单元、排气系统、后双轮摇臂、座椅、定制油箱、前后轮毂轮胎、转向把组、前后灯具等所有零部件的特征建模，建模过程严格遵循机车实际装配逻辑，所有零件间保留合理的装配间隙与运动干涉校验空间，确保结构逻辑符合真实机车的机械原理。参数设计层面，模型严格按照1:1实车比例设定，还原了无下管框架的定制车架结构，对前叉弹簧行程、后摇臂摆动角度、轮毂尺寸、轮胎扁平比、排气弯折角度、车把宽度、座椅高度等关键参数都做了精准设定，同时对车架与后悬架的适配结构做了针对性调整，匹配三轮布局的承载特性，确保整车参数符合定制机车的设计规范。渲染材质环节，模型针对不同零部件匹配了对应材质属性，车架、前叉、轮毂等金属部件赋予抛光镀铬与哑光黑金属材质，还原金属反光与磨砂质感，轮胎赋予橡胶材质的哑光粗糙纹理，座椅赋予皮革材质的细腻肌理，油箱与车身覆盖件赋予定制涂装的漆面质感，排气部件赋予高温灼烧后的金属做旧质感，搭配场景化的渲染环境，呈现出接近实车的视觉效果。结构原理上，该模型完整还原了三轮摩托车的机械逻辑，Springer弹簧前叉承担前轮的转向与减震功能，V型双缸发动机作为动力输出单元，通过传动结构将动力传递至后双轮，后摇臂搭配减震结构承担后轮的承载与滤震功能，转向系统通过车把、方向柱联动前轮实现转向，后双轮布局提升了整车行驶稳定性，无下管的定制车架在降低车身重量的同时保留了足够的结构强度，所有运动部件都保留了合理的活动自由度，可直观展示整车的运行逻辑。软件兼容方面，模型原生基于SolidWorks2010版本搭建，完整保留零件建模特征、装配约束关系与参数化编辑属性，同时导出了通用STL格式文件，可兼容绝大多数主流三维建模软件、3D打印切片软件，支持使用者根据需求对零部件参数进行二次修改调整，也可直接导入渲染软件做进一步的视觉效果制作。研发教学应用层面，该模型可作为交通工具设计、机车改装设计的教学参考案例，帮助学习者掌握定制机车的结构布局、装配逻辑与参数化建模方法，也可作为机车改装研发的概念参考模型，用于验证定制结构的可行性，同时也可用于3D打印制作机车展示模型、机车周边文创产品的设计参考，还可作为机械装配教学的演示素材，直观展示三轮机动车的机械结构组成与运动原理。
