贝特里亚卡宾纳概念酒店模块化舱体结构

　　该模型呈现的是塞缪尔·冈萨雷斯概念酒店中的贝特里亚小屋单元，属于小型装配式旅居空间的结构设计方案，核心是在有限的转角地块内，打造兼具私密休憩与微型景观功能的独立旅居单元。从应用场景来看，这类单元可适配城市微更新地块、郊野营地、景区配套住宿等多种场景，不需要大规模土建施工，依托预制构件即可快速完成搭建，能灵活嵌入不规则的边角用地，提升闲置空间的利用效率。

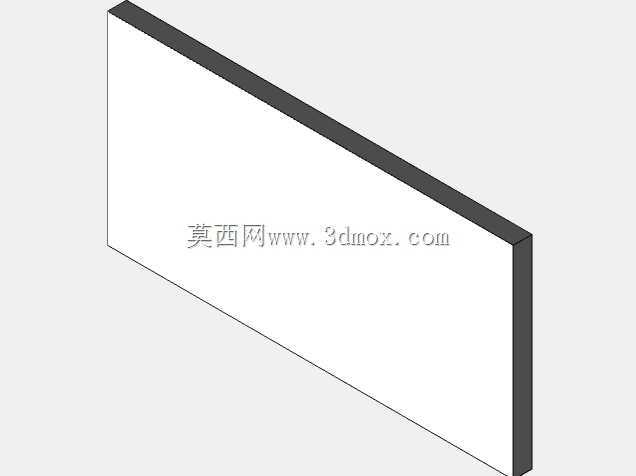

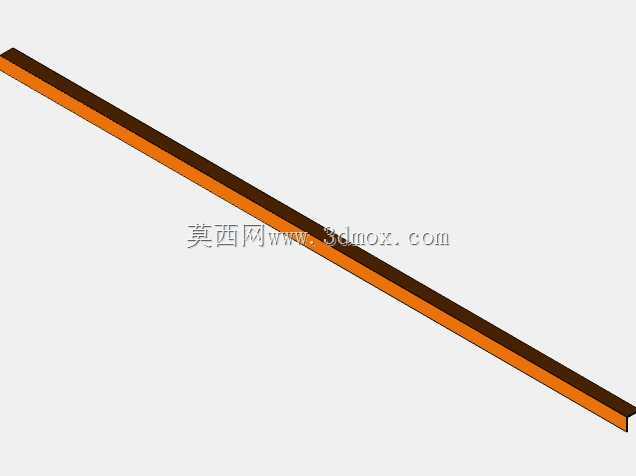

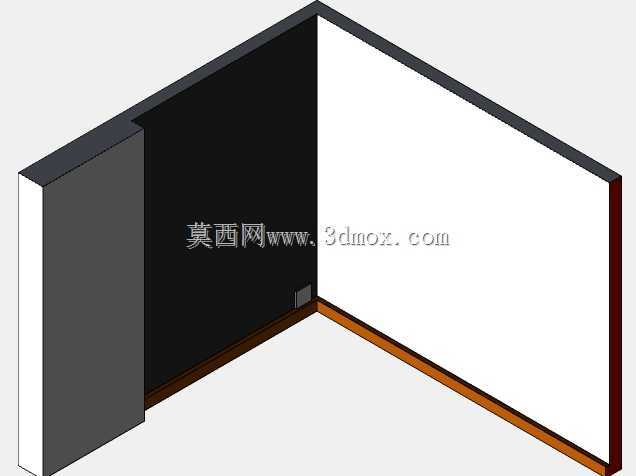

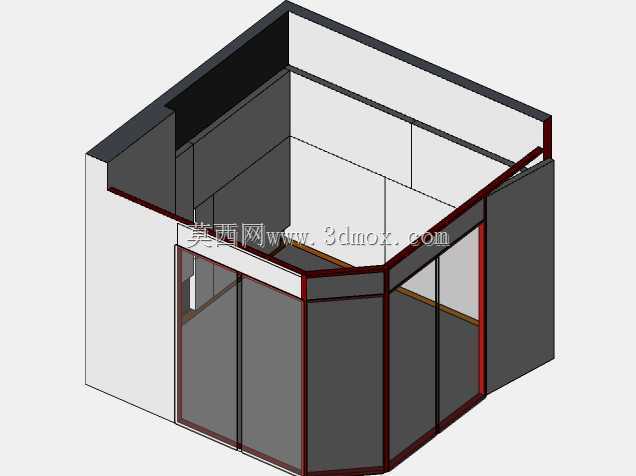

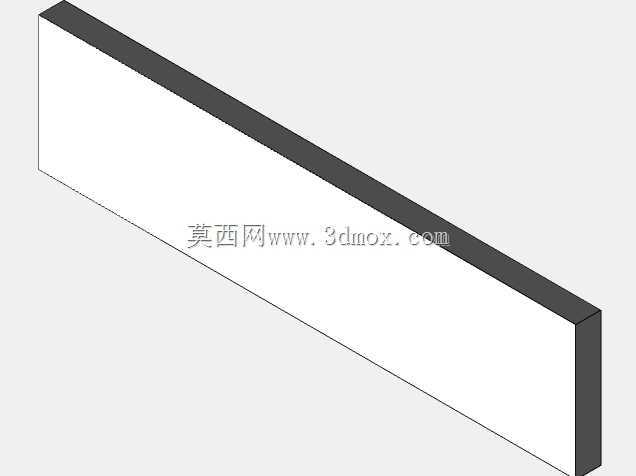

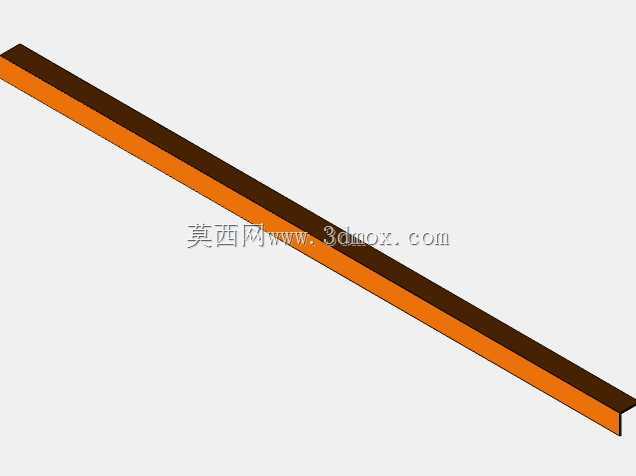

　　设计思路上，模型采用切角多边形的平面布局，没有沿用常规矩形舱体的规整形态，而是顺着地块转角做斜切处理，最大化利用不规则地块的可用面积，同时让外立面形成富有变化的折线形态，避免方正空间的呆板感。围护结构做了明确的功能分区：实体墙面部分采用深色哑光饰面板，承担保温、隔音与隐私防护的作用，布置在舱体靠外侧、邻接公共区域的一侧；玻璃围护部分采用窄框落地玻璃搭配深红色收边型材，布置在朝向内部景观的一侧，保证室内采光的同时，将外部景观视线引入室内，玻璃与实体墙的衔接处做了隐藏式防水压边结构，避免装配式构件拼接处的渗漏隐患。

　　舱体内部预留了独立的小花园区域，该区域与室内休憩空间通过落地玻璃做软分隔，既保证休憩区能直接观赏到绿植景观，又能避免花园区域的潮气、蚊虫进入室内休憩空间，花园区域的地面做了降板处理，预留了排水坡度与管线接口，可直接铺设种植土、布置小型景观植物，不需要额外做现场防水施工。从安装边界来看，整个舱体采用整体预制框架结构，底部预留了统一的地脚连接点位，可适配架空地台或硬化平整地面两种安装基础，不需要做复杂的地基处理；外围构件全部采用标准化拼接接口，现场安装时只需要按照定位卡扣依次固定墙板、玻璃、收边条即可，单舱体的安装周期可控制在1个工作日内，大幅降低现场施工的人工与时间成本。

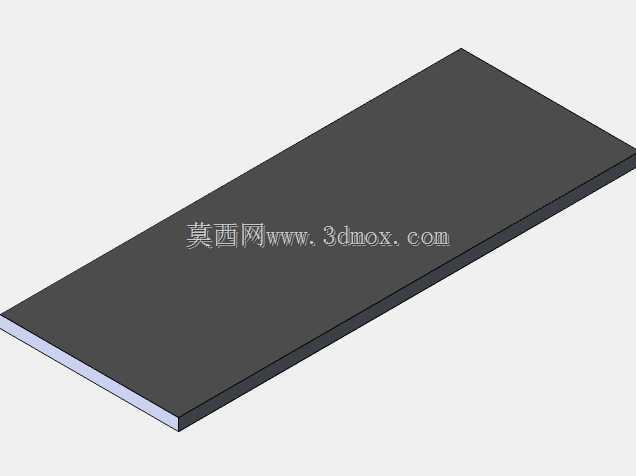

　　结构细节上，舱体顶部采用内收的平顶设计，边缘做了挑出150mm的滴水檐，可避免雨水顺着墙面流到玻璃表面留下水渍，同时挑檐下方预留了暗藏式灯带的安装槽，可实现夜间的氛围照明；玻璃门采用推拉式开启方式，轨道内嵌在地面结构层内，地面无凸起门槛，方便人员进出，也避免了绊倒风险，轨道内部预留了排水孔，可及时排走渗入轨道的雨水，防止轨道积水锈蚀。整个舱体的内部净空高度控制在2.8米，既保证了空间的开阔感，又不会因为过高增加不必要的材料消耗与运输成本，所有构件的拆分尺寸都符合常规货运车辆的运输限界，不需要做特殊超限运输即可完成配送。
