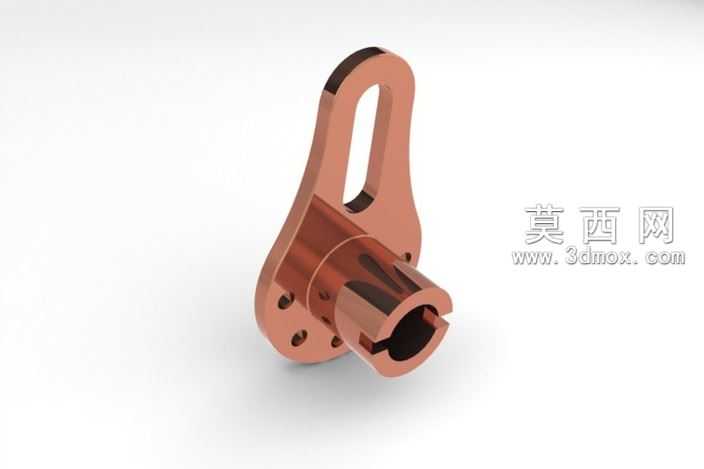

带吊耳内花键连接开槽锁紧金属构件

本构件采用三维参数化建模方式完成全结构设计，建模过程中优先以基准轴、基准面搭建装配定位框架，确保各部分结构同轴度、位置度符合机械装配公差要求。上部吊耳结构采用长圆形通孔设计，建模时通过草图绘制对称轮廓后拉伸成型，孔边做倒圆角处理消除应力集中隐患，吊耳与下部主体的过渡区域采用大曲率顺滑曲面衔接，避免直角结构带来的受力断裂风险，保证吊装牵拉过程中载荷均匀分布。中部主体为回转类结构，建模时以旋转凸台命令生成基础基体，外圆柱面均匀分布四个螺纹安装孔，采用异型孔向导命令精准定位孔位，孔口做沉头倒角处理，适配内六角螺钉的安装沉头需求，保证紧固件安装后端面与构件表面齐平无凸起。下部连接端采用内花键开槽结构，花键齿形按照标准传动参数绘制，通过阵列命令完成周向均匀分布，端部开设对称锁紧槽，槽边做锐边倒钝处理，该结构可实现与配套轴件的周向传动锁止，配合紧固件可消除传动间隙，提升连接刚性。渲染阶段采用金属磨砂不锈钢材质，调整材质反射率与粗糙度参数模拟真实金属机加工后的表面质感，场景采用三点布光方案，主光源从侧上方打亮构件主体结构，辅助光源补全暗部细节避免阴影死黑，轮廓光勾勒构件边缘提升立体感，背景采用中性灰色调突出金属构件本身的结构细节。设计过程中重点考量构件的受力合理性与装配便捷性，各安装孔位、花键参数、开槽尺寸均经过干涉检查验证，确保与配套零件装配时无干涉问题，整体结构兼顾吊装连接、周向传动、锁紧固定多重功能，可应用于需要牵拉传动的机械连接工位，结构紧凑强度可靠，加工工艺性良好，各特征均可通过常规机加工工序完成生产制造。
