方形圆角传感器内置安装壳体结构

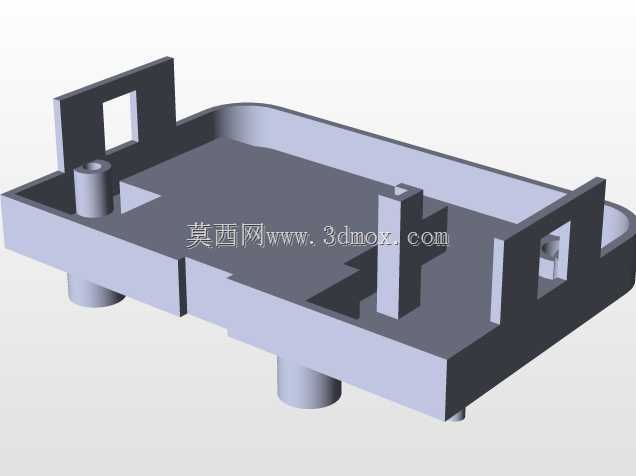

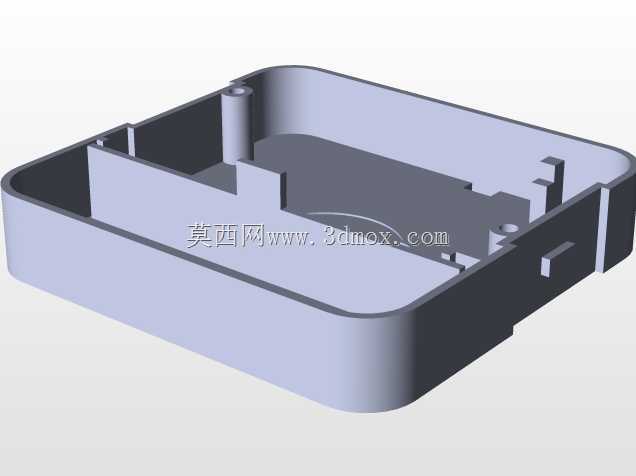

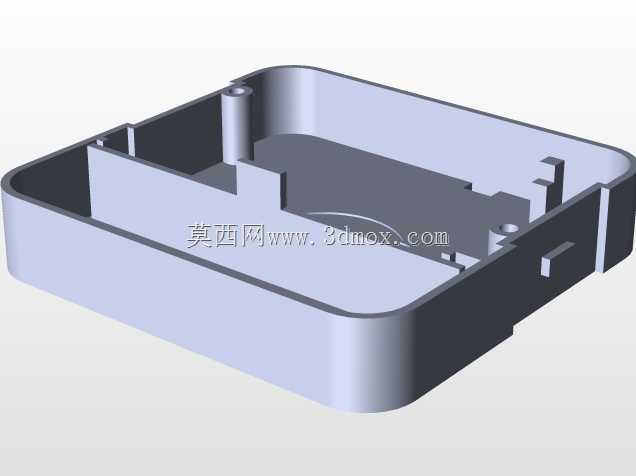

　　这款壳体结构主要面向小型工业传感器的内置安装场景，适配光电类、接近类传感模块的封装需求，可直接嵌入设备面板、工位支架的预留安装位，为内部核心传感元件提供物理防护与安装定位支撑。从结构设计来看，壳体整体采用方形带圆角的外轮廓，圆角过渡既可以避免安装过程中锐边划伤操作人员，也能降低注塑成型时的应力集中问题，减少长期使用下的边角开裂风险。壳体内部设置了多组竖向定位筋与独立圆柱安装柱，定位柱中心预留螺丝过孔，可直接通过M2自攻螺丝固定内部PCB板，无需额外增加固定支架，有效压缩整体装配空间；侧边的多组凸起卡扣结构，可与上盖实现免胶扣合，既方便生产环节的快速装配，也便于后期售后维护时的拆解检修，不会像超声波焊接结构那样出现拆解即损坏的问题。

　　内部腔体做了分区设计，不同高度的筋条将腔体分隔为传感元件放置区、走线区与元器件避让区，走线区预留的缺口可直接穿出传感器连接线，避免线材被壳体挤压破损，同时筋条的高度经过精准核算，刚好顶住PCB板的下表面，在设备受到振动冲击时，可限制PCB板的上下窜动，避免元件虚焊或者传感头偏移检测位置。壳体的侧壁厚度均匀控制在1.8mm，符合常规ABS或者PC注塑的壁厚要求，不会出现壁厚差异过大导致的缩痕、填充不满等成型缺陷，外表面做哑光蚀纹处理，既可以遮盖轻微的成型瑕疵，也能在工业现场使用时减少指纹、油污附着，保持外观整洁。安装边界方面，壳体的外轮廓尺寸适配常规35型工业安装位的预留开孔，底部的侧边凸台可卡在安装面板的背面，

　　无需额外增加法兰边即可实现嵌入式固定，外露面与安装面板齐平，不会突出影响设备整体外观，也不会因突出部分受到外力碰撞导致壳体损坏。在实际应用中，这类壳体可适配流水线工位的物料检测传感器、设备门体的闭合状态检测传感器、自动化设备的位置限位传感器等多种场景，内部的避让空间可兼容不同尺寸的传感头与接线端子，无需针对每款传感器重新开模，有效降低小批量多品类传感器的生产开模成本。结构设计时还考虑了灌封需求，腔体底部的转角处做了小圆弧过渡，若需要做防水灌封处理，环氧树脂可顺利填充到所有边角位置，不会出现填充死角，提升壳体的防水防尘等级，可适配多粉尘、少量溅水的工业现场使用环境。
