开口型布线理线线槽三维结构设计

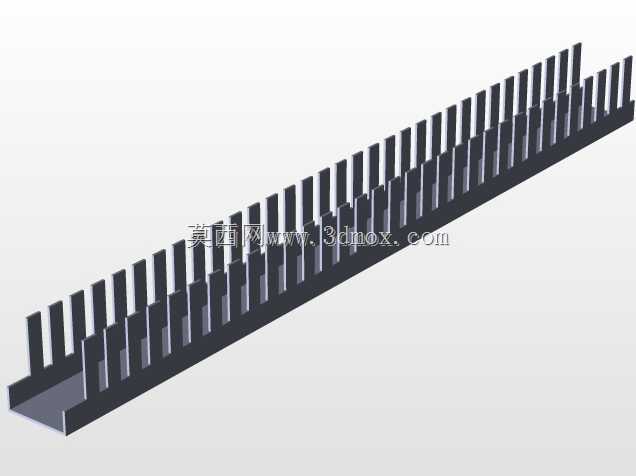

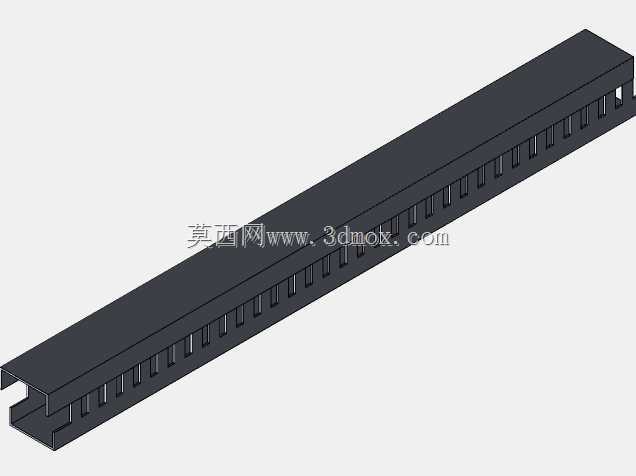

　　在电气柜装配、自动化设备布线、传感器线路集成场景里，线缆的规整排布直接影响后期运维效率与线路防护等级，这类开口式理线线槽是布线作业里的基础辅件，日常选型时往往需要根据柜内安装空间、线缆总束径、出线点位密度调整线槽规格，三维建模阶段就要把安装适配性、走线便利性的细节考虑到位。这款线槽采用单侧开口带出线齿的结构设计，槽体主体为U型截面，侧边等距分布的矩形出线齿可以根据实际走线位置掰除对应齿片，不用在槽体上额外开孔，现场布线时能灵活调整出线位置，适配不同走向的传感器信号线、低压控制线的分线需求，避免多股线缆交叉缠绕，减少线路磨损与信号干扰的隐患。设计时槽体的壁厚取值兼顾了结构强度与成型便利性，槽体内部净宽度要满足目标线缆总束径的排布要求，

　　预留至少15%的冗余空间方便后期增补线路，槽体的外侧安装边预留了标准安装孔位，适配柜内常用的自攻螺丝、卡扣固定方式，安装时可以沿着电气柜安装梁、设备内壁排布，不需要额外定制转接支架。出线齿的间距设置参考了常规传感器线缆的线径范围，每个齿片的连接位置做了弱化槽处理，现场施工时不需要借助专用工具就能手动掰除对应齿段，齿片掰除后的边缘做了圆弧过渡处理，避免穿线时割破线缆绝缘层。槽体的长度方向可以根据实际安装尺寸裁切，两端的拼接位置可以搭配专用对接件实现多段线槽的无缝衔接，在长距离布线场景下能保证槽体整体的平直度，不会出现线缆外露的情况。建模过程中对槽体的折弯圆角、安装孔位公差、出线齿的配合间隙都做了参数化设置，调整槽体宽度、高度、

　　齿距参数时就能快速生成不同规格的线槽模型，适配不同装机容量的电气柜布线需求，在设备三维布线装配阶段，可以直接将线槽模型装配到柜内预设位置，再将线缆模型沿着槽体内腔排布，提前验证走线路径是否与其他电气元件干涉，避免现场安装时出现线槽尺寸不符、出线位置错位的问题，减少现场整改的工作量。这类线槽除了电气柜内使用，也可以用在设备台面的传感器走线、生产线工位的线缆防护场景，外露安装时槽体的封闭结构能阻挡灰尘、切削液溅入线缆区域，延长线缆的使用寿命，不同材质的线槽还能适配不同的使用环境，比如阻燃材质的线槽可以用在有防火要求的设备区域，耐低温材质的线槽可以适配户外低温工况的布线需求。
