工业断路器用高电流电连接器结构设计

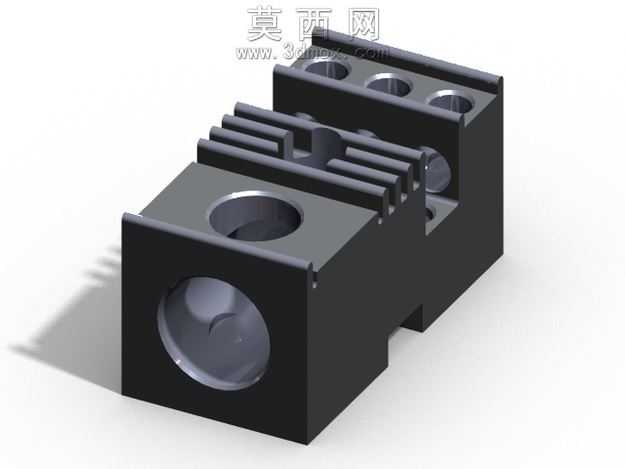

本模型为工业断路器配套的高电流电连接器三维设计作品，采用SolidWorks完成全参数化建模，建模过程严格遵循电气连接件的工程设计规范，先以基准面定位核心安装基准，依次绘制主体基座的轮廓草图，通过拉伸、切除等基础特征构建基座的整体框架，再针对接线孔位、定位卡槽、散热筋结构逐一细化特征，保证各结构尺寸的配合公差符合大电流载流部件的装配要求。模型渲染阶段为基座主体赋予哑光黑色阻燃工程塑料材质，还原工业电气部件常用的PA66加玻纤材质的视觉质感，对接线孔内壁、导电接触面赋予抛光金属材质，模拟铜质导电件的金属光泽与表面粗糙度，通过环境光影调整突出基座表面散热筋的凹凸结构、各孔位的深度层次，让整体渲染效果贴近实物的工业质感。结构设计上，该电连接器采用双组接线位布局，单组接线位设置大直径主接线孔与侧向锁紧孔，可适配大平方线缆的压接与锁紧固定，基座侧面设计多道平行散热筋，既可以提升大电流工况下的散热效率，也能增加基座的结构强度，避免接线锁紧时基座发生形变，基座底部设置定位卡槽结构，可直接卡入断路器的安装导轨实现快速装配，不同接线位之间设置隔断筋，防止不同极接线之间发生爬电、短路问题，满足高安培量场景下的电气安全要求。设计思路围绕工业断路器广场D类场景的实际使用需求展开，针对不同配置的断路器接线需求做了模块化结构适配，可通过调整接线孔尺寸、基座长度适配不同线径的接线需求，所有结构特征均做了工艺圆角处理，既避免注塑生产时的应力集中问题，也能消除安装使用过程中的锐边划伤风险，导电部件的接触面积经过参数化校核，保证大电流通过时的载流密度符合电气安全标准，整体结构兼顾了注塑生产的工艺性、现场接线的操作便利性与长期使用的可靠性，可直接用于断路器配套部件的结构验证、装配模拟与生产参考。
