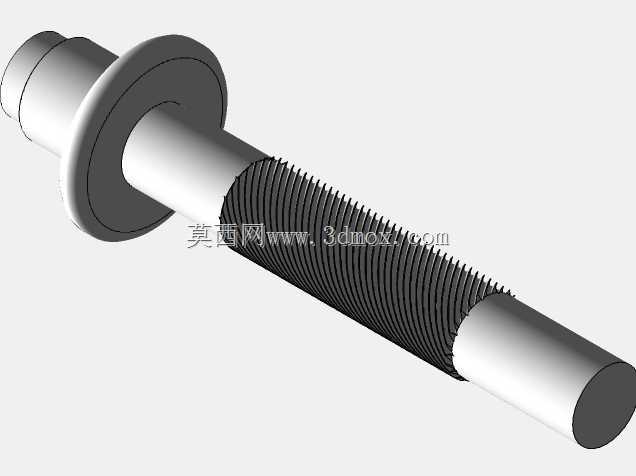

带法兰盘外螺纹连接销轴结构设计

　　这类带法兰限位结构的外螺纹销轴，常应用在需要轴向定位同时兼具螺纹锁紧需求的装配场景中，比如仪器仪表内部的传感组件安装、小型工装夹具的铰接点位、轻工自动化设备的连杆传动连接处，都能见到这类结构的身影。从实际使用场景来看，它不同于普通光轴销轴，光轴销轴往往需要额外搭配卡簧或者轴套实现轴向限位，而这款结构直接在销轴杆身靠近端部的位置集成了一体式法兰盘，安装时法兰端面可以直接贴合被连接件的安装面，既承担轴向定位的作用，又能分散接触面的压应力，避免杆身直接挤压被连接件造成接触面凹陷，在频繁拆装或者存在小幅振动的工况下，这种一体式法兰的结构比加装平垫的组合结构可靠性更高，不会出现垫片移位、脱落的问题。杆身的螺纹段设计在远离法兰的一端，

　　装配时可以通过配套螺母实现锁紧，螺纹段的长度覆盖了常规被连接件的厚度公差范围，即使不同批次的被连接件存在小幅厚度偏差，也能通过螺母的旋入深度调整锁紧力，不需要额外加装调整垫片。光杆段的直径和螺纹段的大径保持了合理的尺寸差，光杆部分作为主要的承载段，表面粗糙度控制在适合滑动配合的区间，当应用在铰接场景时，光杆段可以和配套的轴套形成顺畅的转动副，不会因为螺纹的牙型凸起造成配合面卡滞。设计过程中，法兰盘的厚度和外径经过了受力校核，法兰外径比光杆直径大出的尺寸，刚好满足接触面压应力低于常用铝合金、工程塑料被连接件许用压应力的要求，避免长期受压后安装面出现塑性变形；法兰和杆身的衔接位置做了圆弧过渡处理，消除了直角衔接的应力集中问题，

　　在承受径向冲击载荷的时候，不会在衔接位置出现断裂失效的情况。杆身末端做了小尺寸的倒角处理，安装时可以顺利穿入安装孔，不会刮伤安装孔的内壁，也能避免螺纹起始端的牙型因为磕碰出现变形，导致螺母无法顺利旋入。从安装边界来看，这款销轴的整体长度适配厚度在一定区间内的叠层连接件，法兰端的沉台结构可以嵌入被连接件的沉孔内，实现安装后端面齐平的效果，不会突出安装面占用额外的装配空间，适合安装空间紧凑、对装配后外形平整度有要求的设备内部点位。建模过程中，螺纹段采用了真实的牙型建模而不是贴图示意，在做装配干涉检查的时候，可以准确判断螺母旋入过程中是否会和周边零件发生干涉，光杆段和法兰的同轴度公差在模型里做了严格的约束，和实际加工的形位公差要求保持一致，导入装配体后可以直接用于运动仿真，模拟铰接转动过程中的间隙变化，不需要额外调整模型的配合参数。
